BTscope - Arduino oscilloscope

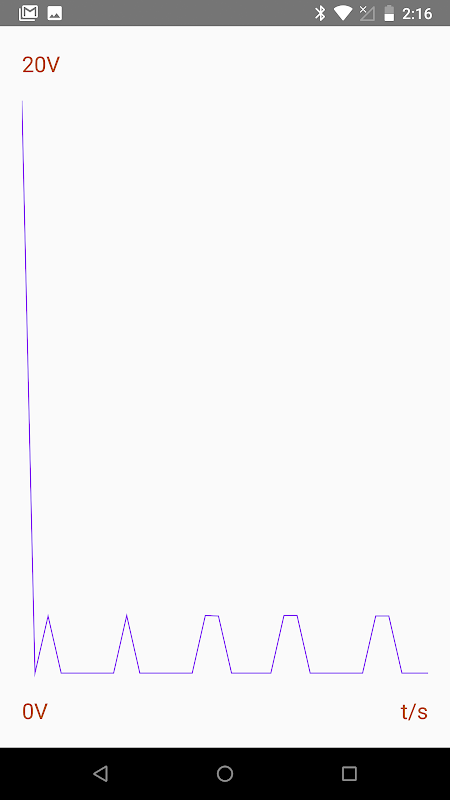

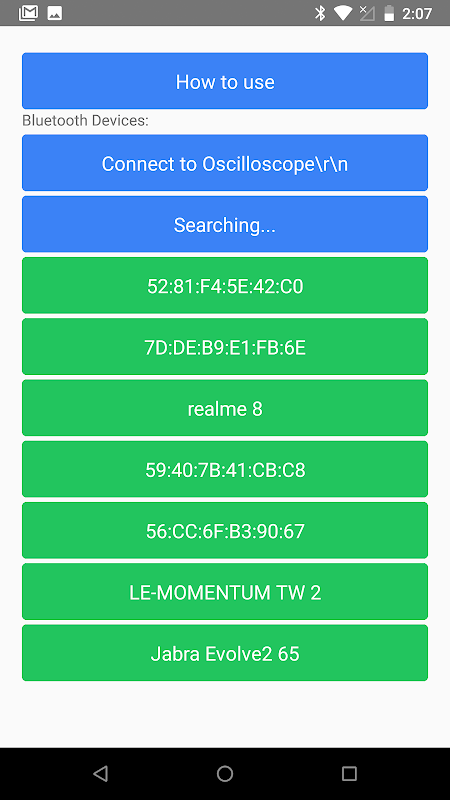

Бесплатное приложение для создания простого Bluetooth-осциллографа с Arduino и HC-05. Этот простой осциллограф можно использовать, например, в автоэлектронике для проверки датчиков и других местах, где не нужна высокая скорость.

приложение осциллографа, осциллограф для Android, симулятор Arduino, Bluetooth Arduino

```cpp

// Пример Arduino Nano с HC-05:

// Распиновка:

// ВКК --> Вин

// TXD --> контакт 10

// RXD --> контакт 11

// Земля --> Земля

#include "SoftwareSerial.h"

Программное обеспечениеSerial BTSerial(10, 11); // прием | Техас

интервал значения = 0; // переменная для хранения прочитанного значения

int аналогPin = A7; // движок потенциометра (средняя клемма), подключенный к аналоговому контакту 3

недействительная настройка() {

BTSerial.begin(9600); // Скорость по умолчанию HC-05 в режиме AT-команд

}

недействительный цикл() {

статический беззнаковый длинный предыдущийMillis = 0;

const беззнаковый длинный интервал = 30; // Установите желаемый интервал в миллисекундах

unsigned long currentMillis = millis();

if (currentMillis - previousMillis >= интервал) {

предыдущийМиллис = текущийМиллис;

// Ваш код для чтения и отправки данных через Bluetooth

val = AnalogRead(analogPin);

BTSerial.println(val);

}

// Здесь могут находиться другие ваши неблокирующие задачи

// ...

// Избегайте использования задержки(), чтобы цикл оставался отзывчивым

}
