ixSplitZ

ixSplitZ hilft Ihnen, die richtige Split-Verhältnis für einen faseroptischen Hahn durch die Berechnung der Licht Haushalt der Deployment-Umgebung auswählen.

LWL-Kabel werden verwendet, um Computer-und Netzwerkausrüstung für Hochgeschwindigkeitskommunikation von 1 bis 100 Gigabit pro Sekunde zu verbinden. Ein Faserleitungs können im Kabel eingesteckt werden, um abgespaltene Teil des Lichts und senden Sie es nach unten ein anderes Kabel mit einem Netzwerk-Monitoring-Tool wie beispielsweise ein Intrusion-Detection-System oder ein Protokoll-Analysator. Split-Verhältnis Die TAP identifiziert, wie viel Prozent des Lichts wird für den Werkzeug aufgeteilt. Beispielsweise ein Teilungsverhältnis von 50/50 bedeutet, dass eine gleiche Lichtmenge auf das Werkzeug und durch die Hauptkabel geschickt. A 70/30 Split-Verhältnis Hahn hält 70% des Lichts in das Hauptkabel und sendet 30% das Werkzeug. Das optimale Teilungsverhältnis für eine gegebene Implementierung wird durch Berechnung der Lichthaushalt gefunden wurden, basierend auf Faktoren wie die Längen der verschiedenen Leitungen und die Einführung Leistung und Empfangsempfindlichkeit des optischen Sender-Empfänger an jedem Ende der Kabel. ixSplitZ dauert die Schufterei aus diesen Berechnungen, indem geben Sie einfach die verschiedenen Parameter und sehen sofort die Design-Margen an jedem Endpunkt für verschiedene Split-Verhältnisse.

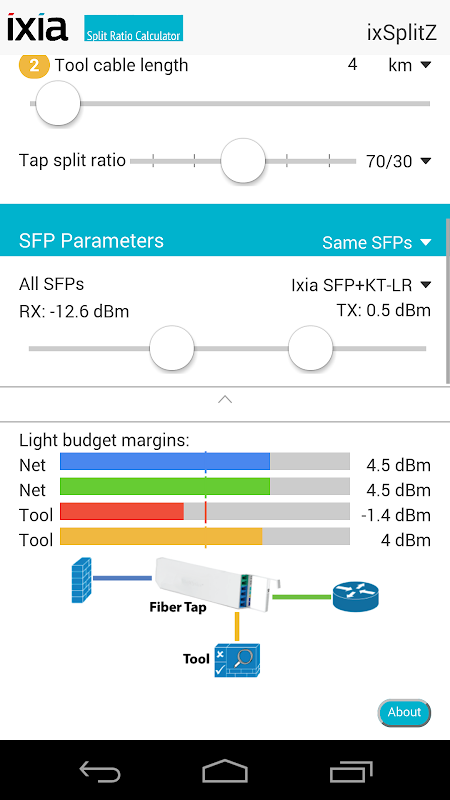

App-Betrieb: Die Fußzeile der App zeigt einen Wasserhahn in der Mitte der Ost-West-Netzwerkverbindung (die blauen und grünen Kabeln), mit Gewinde Daten in Richtung Süden zu einem Werkzeug (das Gold-Kabel, das zwei Datenströme führt hinunter installiert Werkzeug und keine Rückkehr Verkehr). Oberhalb der Grafik, vier Bars zeigen die Licht Budget Margen bei jedem der vier Endpunkte, wie Sie die Konfigurationsdaten variieren. Wenn die Marge kleiner als 0 ist auf jedem Endpunkt, wird die Leiste rot, warnt Sie, dass Split-Verhältnis wird in diesem Einsatz zu arbeiten.

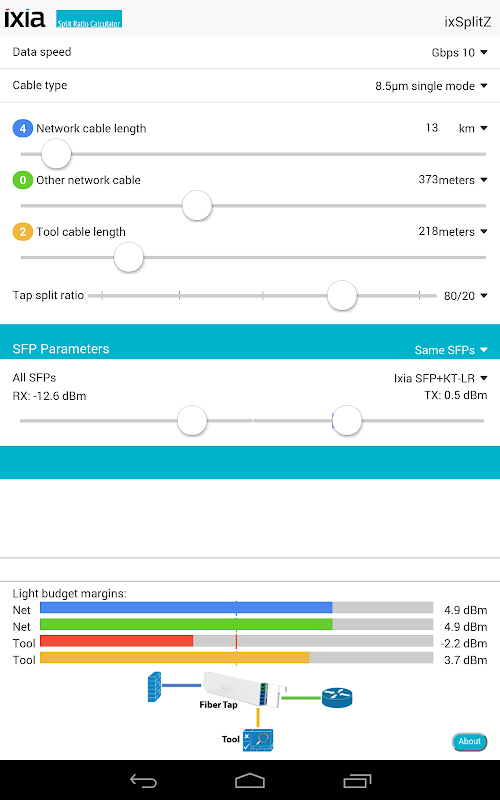

Wählen Sie Ihre Verbindungsgeschwindigkeit und Kabeltyp, und verwenden Sie die drei Schieberegler, um Ihren Kabellängen geben. Die Abzeichen auf der linken Seite öffnet sich ein Dialog, der Ihnen in jedem Kabel verwenden können, um die Anzahl der zusätzlichen Klebestellen geben (dh, Patch-Panels, fügen Sie ein Paar für jeden Stecker gesteckt). Jeder Spleiß-fügt 0,5 dBm für Multimode-,-0.2dBm für Single-Mode. (Die Endpunkt-Verbindungen werden bereits einkalkuliert, so dass die Abzeichen sollte 0 lesen, wenn das Kabel verbindet die Endpunkte direkt.) Mit dem vierten Schieberegler, um Split-Verhältnis der Wasserhahn zu ändern und beobachten, wie sie sich auf die Licht Budget Ränder an den vier Endpunkten.

Verwenden Sie das SFP-Abschnitt Parameter, die Markteinführung Leistung angeben und Empfangsempfindlichkeit des verwendeten Transceiver. Wenn Sie "Gleiche SFPs," der für Ixia SFP der gewählten Geschwindigkeit und Kabeltyp wird automatisch für alle vier Endpunkte verwendet. Wenn Sie "Verschiedene SFPs" können Sie durch SFP-Teilenummer aus dem Pull-Down-Liste auf der rechten Seite auswählen, oder Sie können die Informationen in den Datenblättern des Transceiver nachschlagen geben Sie mit den Schiebereglern. Die Pulldown-Liste bietet nur Transceiver, die auf der Verbindungsgeschwindigkeit und Kabeltyp im oberen Bereich gesetzt abgestimmt sind.

Wenn Sie möchten, um die zugrunde liegenden Berechnungen ixSplitZ führt verstehen, klicken Sie auf die Schaltfläche Info in der unteren rechten Ecke, und klicken Sie auf den Link "App Berechnungen erklärt (pdf)".

ixSplitZ wird Ihnen präsentiert von Ixia, einem führenden Lösungen, Test, zu bewerten und Netzwerke und Rechenzentren zu optimieren, zu beschleunigen und sichere Anwendungsbereitstellung gebracht. Ixia liefert "on"!
