ixSplitZ

ixSplitZ le ayuda a seleccionar la relación de separación adecuado para una toma de fibra óptica mediante el cálculo del presupuesto de la luz del entorno de despliegue.

Cables de fibra óptica se utilizan para conectar los ordenadores y los equipos de redes de comunicaciones de alta velocidad de 1 a 100 gigabits por segundo. Un grifo de fibra puede ser insertado en el cable para escindir parte de la luz y enviarla por otro cable a una herramienta de monitorización de red, tales como un sistema de detección de intrusión o un analizador de protocolos. Relación de división del grifo identifica qué porcentaje de la luz se separa de la herramienta. Por ejemplo, una relación de división 50/50 significa que una cantidad igual de luz se envía a la herramienta y hacia abajo el cable principal. A 70/30 dividida relación grifo mantiene el 70% de la luz en el cable principal y envía el 30% de la herramienta. La relación de separación óptima para un despliegue determinado se encuentra mediante el cálculo del presupuesto de la luz, sobre la base de factores tales como las longitudes de los diversos cables y la potencia de lanzamiento y sensibilidad de recepción de los transceptores ópticos en cada extremo de los cables. ixSplitZ toma la monotonía de estos cálculos, dejando sólo tiene que introducir los distintos parámetros y ver inmediatamente los márgenes de diseño en cada extremo para diversas relaciones de división.

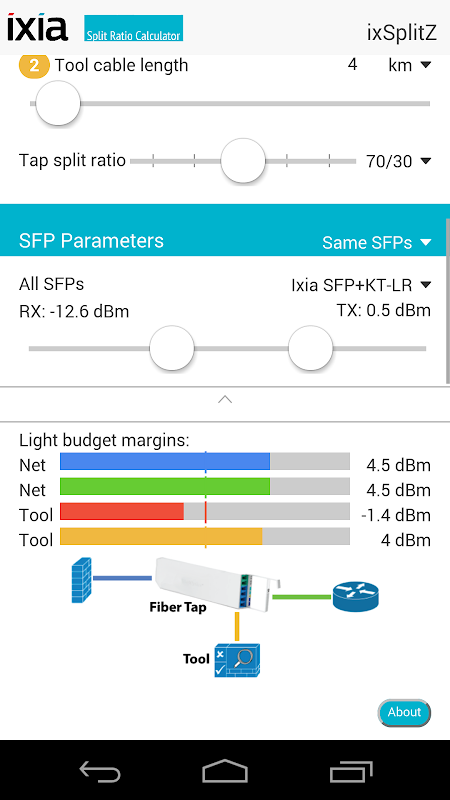

Operación App: El pie de página de la aplicación muestra un grifo instalado en el medio de un enlace de red de este a oeste (los cables azul y verde), con datos de roscados en dirección sur a una herramienta (el cable de oro, que lleva dos flujos de datos a la herramienta y no hay tráfico de retorno). Por encima de la gráfica, cuatro barras muestran los márgenes presupuestarios de luz en cada uno de los cuatro criterios de valoración que se varían los datos de configuración. Si el margen es inferior a 0 en cualquier punto final, la barra se vuelve de color rojo, para avisarle de que esa relación de división no funcionará en este despliegue.

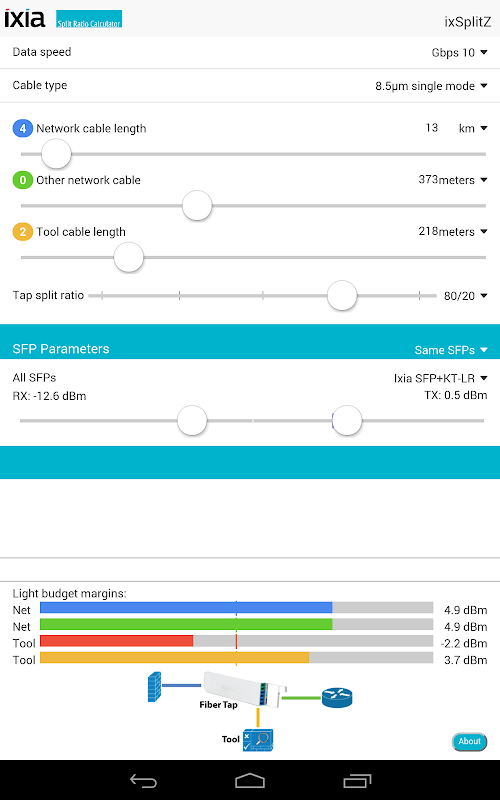

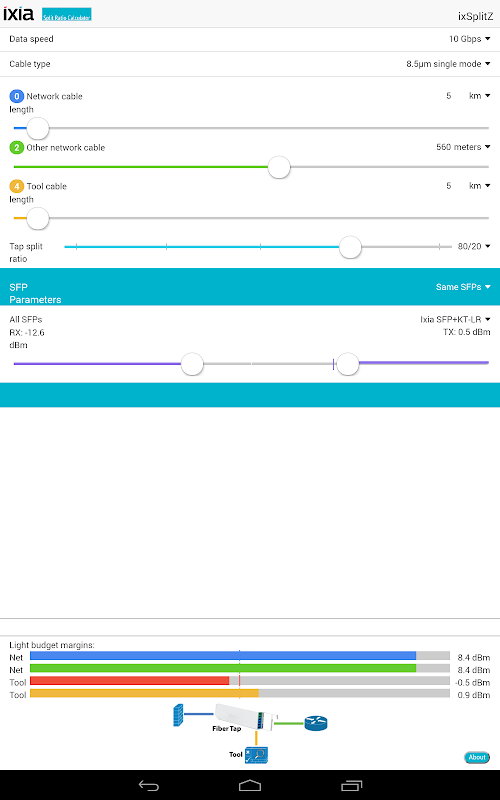

Seleccione la velocidad de conexión y el tipo de cable, y el uso de los tres deslizadores para introducir las longitudes de los cables. Las insignias de la izquierda aparecerá un cuadro de diálogo que puede utilizar para introducir el número de empalmes adicionales (es decir, paneles de conexión, agregue 1 para cada par acoplado conector) en cada cable. Cada empalme añade-0,5 dBm para multimodo,-0.2dBm para monomodo. (Las conexiones de punto final que ya se tienen en cuenta, por lo que la placa debe ser 0 si el cable se conecta directamente a los puntos finales.) Utilice el control deslizante para cambiar cuarta relación de división del grifo y ver cómo afecta a los márgenes presupuestarios de luz en los cuatro puntos finales.

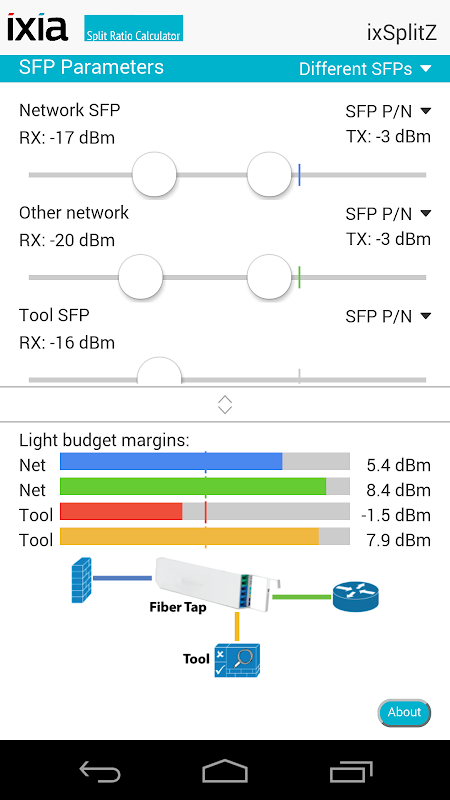

Utilice la sección Parámetros SFP para especificar la potencia de lanzamiento y la sensibilidad de recepción de los transceptores que está utilizando. Si selecciona "Same SFP", la SFP Ixia para la velocidad seleccionada y el tipo de cable se utiliza automáticamente para los cuatro puntos finales. Si selecciona "Diferentes SFP," se puede seleccionar por número de SFP de la lista desplegable en la parte derecha, o puede buscar la información en las fichas técnicas de los transmisores-receptores entrar en él con los controles deslizantes. La lista desplegable sólo ofrece transceptores que se corresponden a la velocidad de transmisión y el tipo de cable situado en la parte superior.

Si usted desea entender los cálculos subyacentes ixSplitZ realiza, haga clic en el botón Acerca de en la esquina inferior derecha, haga clic en el enlace "cálculos de la aplicación explican (pdf)".
