ixSplitZ

Rubinetto Fibra spaccatura assistente selezione del rapporto

ixSplitZ aiuta a selezionare il giusto rapporto di divisione per un tap in fibra ottica calcolando il budget luce dell'ambiente di distribuzione.

I cavi in ​​fibra ottica sono utilizzati per collegare computer e dispositivi di rete per le comunicazioni ad alta velocità 1-100 gigabit al secondo. Un rubinetto fibra può essere inserito nel cavo di scindere una parte della luce e inviarlo giù un altro cavo a un monitor di rete, come un sistema di rivelazione di intrusione o un analizzatore di protocollo. Rapporto di divisione del rubinetto identifica quale percentuale della luce viene scisso per lo strumento. Ad esempio, un rapporto 50/50 significa che una pari quantità di luce viene inviato allo strumento e in giù il cavo principale. A 70/30 rapporto di divisione rubinetto mantiene il 70% della luce nel cavo principale e invia il 30% dello strumento. Il rapporto ottimale di divisione per una data distribuzione è individuato calcolando il bilancio luce, sulla base di fattori quali la lunghezza dei vari cavi e la potenza di lancio e sensibilità di ricezione dei ricetrasmettitori ottici a ciascuna estremità dei cavi. ixSplitZ prende la fatica di questi calcoli, consentendo sufficiente inserire i vari parametri e vedere immediatamente i margini di design a ciascun endpoint per vari rapporti di divisione.

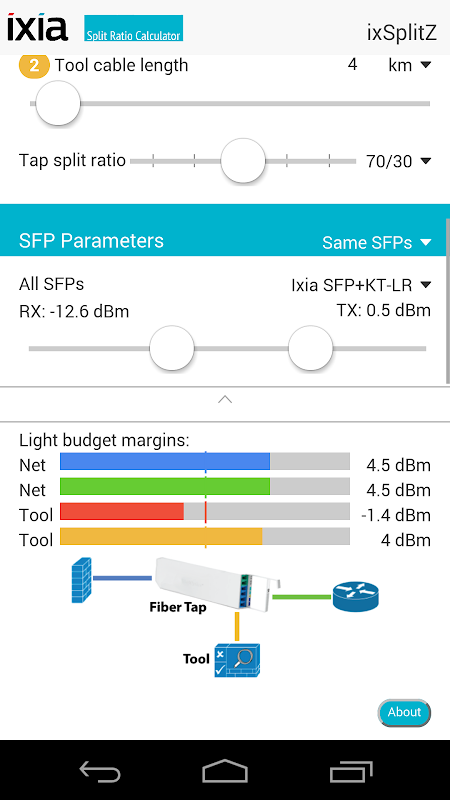

Funzionamento App: Il piè di pagina della app mostra un rubinetto installato nel bel mezzo di un collegamento di rete est-ovest (i cavi blu e verde), con dati filettati in direzione sud a uno strumento (il cavo d'oro, che porta due flussi di dati fino a l'utensile e senza traffico di ritorno). Sopra il grafico, quattro bar visualizzano i margini di bilancio leggeri presso ciascuno dei quattro punti finali, come di variare i dati di configurazione. Se il margine è inferiore a 0 su qualsiasi endpoint, la barra diventa rossa, avvisando che tale rapporto di divisione non funziona in questa distribuzione.

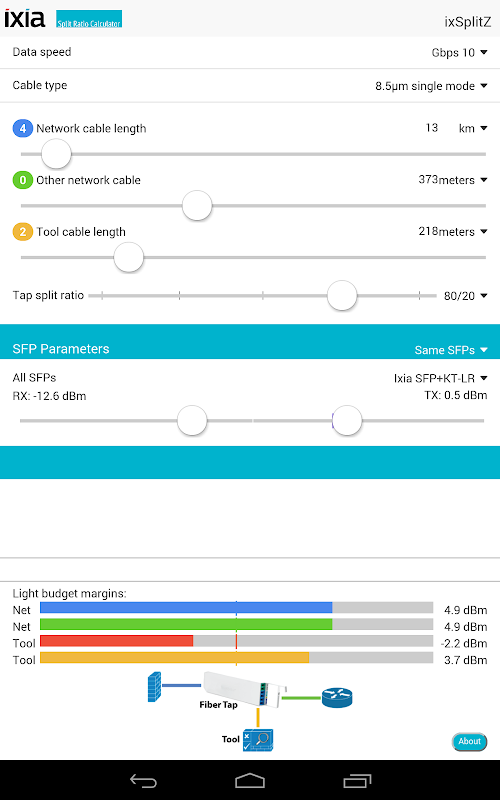

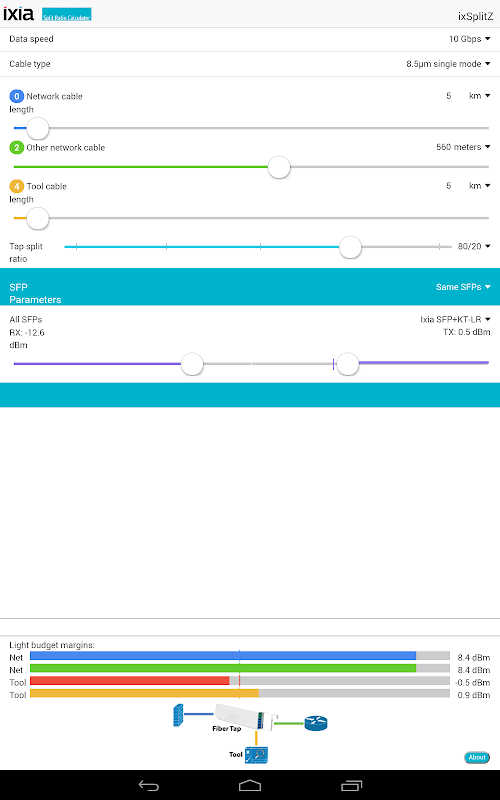

Selezionare la velocità di collegamento e tipo di cavo, e utilizzare i primi tre cursori per inserire le lunghezze dei cavi. I badge a sinistra pop-up una finestra di dialogo che è possibile utilizzare per inserire il numero di giunzioni aggiuntive (per esempio, pannelli di permutazione, aggiungere +1 per ogni coppia di connettori accoppiati) in ogni cavo. Ogni giunzione aggiunge-0.5dBm per multimodale,-0.2dBm per la modalità singola. (Le connessioni endpoint sono già presi, in modo badge dovrebbero leggere 0 se il cavo si collega direttamente gli endpoint.) Utilizzare il quarto cursore per modificare il rapporto di divisione del rubinetto e vedere come influisce su i margini di bilancio di luce ai quattro punti finali.

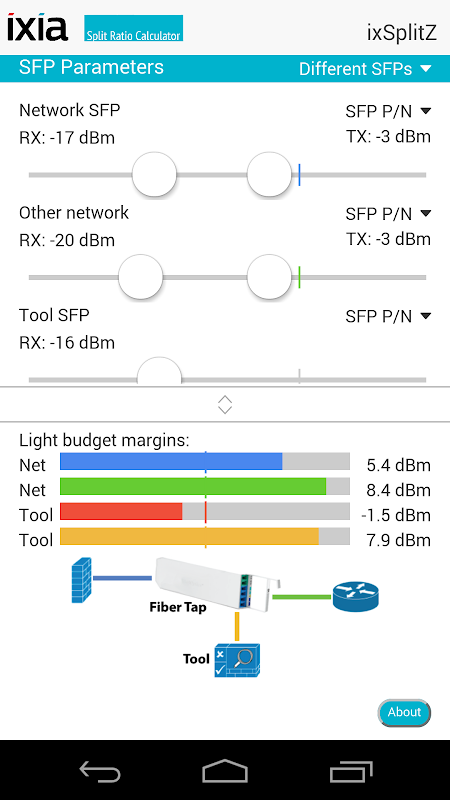

Utilizzare la sezione SFP Parametri da specificare la potenza di lancio e la sensibilità di ricezione dei ricetrasmettitori che si sta utilizzando. Se si seleziona "Same SFP," il Ixia SFP per la velocità selezionata e il tipo di cavo viene utilizzato automaticamente per tutti e quattro gli endpoint. Se si seleziona "Different SFP," è possibile selezionare per numero di parte SFP dall'elenco a tendina sulla destra, oppure si può cercare le informazioni contenute nelle schede tecniche dei vostri ricetrasmettitori immetterlo utilizzando i cursori. L'elenco a discesa offre solo ricetrasmettitori che vengono abbinati alla velocità di collegamento e tipo di cavo impostato nella sezione superiore.

Se volete capire i calcoli sottostanti ixSplitZ svolge, fare clic sul pulsante proposito nell'angolo in basso a destra, quindi fare clic sul collegamento "calcoli App spiegato (pdf)".

ixSplitZ è portato a voi da Ixia, leader nelle soluzioni di prova, di valutare e ottimizzare le reti e data center per accelerare e application delivery sicuro. Ixia consegna "on"!
