ixSplitZ

Fiber musluk bölünme oranı seçimi yardımcısı

ixSplitZ Eğer dağıtım ortamın ışık bütçe hesaplayarak bir fiber optik musluk için doğru bölünmüş oranını seçmenize yardımcı olur.

Fiber optik kablolar saniyede 1 100 gigabit yüksek hızlı iletişim için bilgisayar ve ağ ekipmanına bağlamak için kullanılır. Bir fiber musluk ışık bazı ayrılarak ve böyle bir saldırı tespit sistemi veya bir protokol analizörü gibi bir ağ izleme aracı başka bir kablo aşağı göndermek için kablo eklenebilir. Musluk split oranı ışığın yüzde aracı için ayrıldılar ne tanımlar. Örneğin, bir 50/50 bölünme oranı ışık eşit miktarda araç ve ana kablo aşağı gönderilir anlamına gelir. A 70/30 split oranı kademe ana kablo ışığın% 70 tutar ve 30% aracını gönderir. Belirli bir dağıtım için uygun bölünme oranı gibi çeşitli kablo ve fırlatma gücünün uzunlukları gibi faktörlere bağlı olarak, ışık bütçe hesaplanarak bulunur ve kabloların her iki ucundaki optik alıcı hassasiyetini almak edilir. ixSplitZ sadece çeşitli parametreleri girin ve hemen çeşitli bölünmüş oranları için her uç noktada tasarım marjları görmek icar bu hesaplamaların dışında angarya alır.

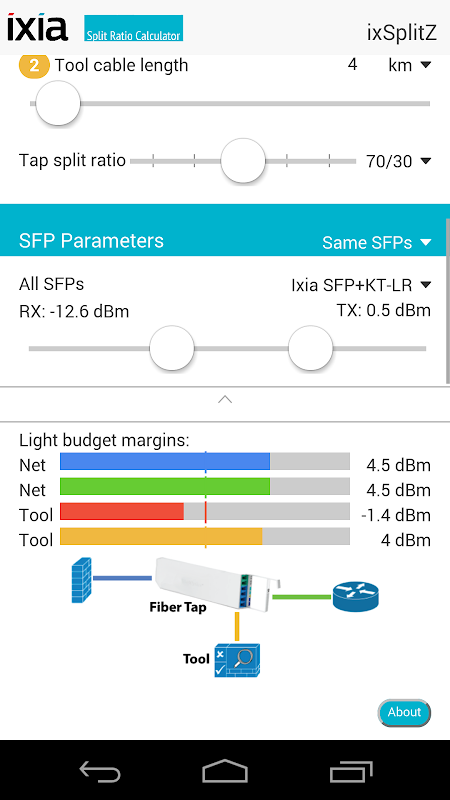

App operasyonu: app altbilgi gösteren aday veri aşağı akışları iki veri taşıyan bir aracı (altın kablo, güneye giden bir doğu-batı ağ bağlantısı (mavi ve yeşil kablolar), ortasında takılı bir musluk alet ve hiçbir dönüş trafiği). Eğer yapılandırma verilerini farklı olarak grafik üzerinde, dört çubuk dört uç noktalarından her birinde ışık bütçe marjları gösterilecek. Marj herhangi bir bitiş noktası üzerinde az 0 ise, bar o split oranı bu dağıtım çalışmaz ki sizi uyaran, kırmızıya döner.

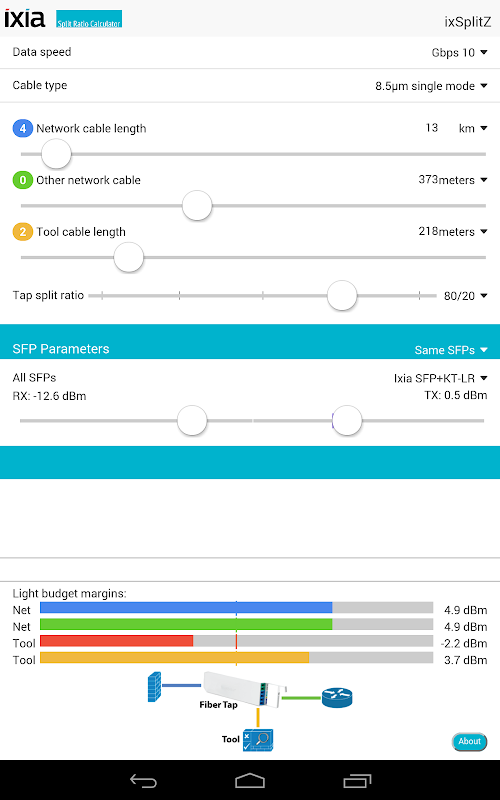

Bağlantı hızı ve kablo türünü seçin, ve kablo uzunluklarını girmek için ilk üç sürgüleri kullanın. Soldaki rozetleri her kablo (yani, patch paneller her konnektör çifti evlendirdi için 1 ekleyin) ilave bağlantıların sayısını girmek için kullanabileceğiniz bir iletişim kutusu açılır. Her bir bağlantı ekler-0.5dBm tek modu için modlu,-0.2dBm için. (Uç bağlantıları zaten çarpanlarına, bu nedenle kablosu doğrudan uç noktalarını bağlayan eğer rozeti 0 okumalısınız.) Musluk bölünmüş oranını değiştirmek ve dört uç nokta ışık bütçe marjlarını nasıl etkilediğini izlemek için dördüncü kaydırma çubuğunu kullanın.

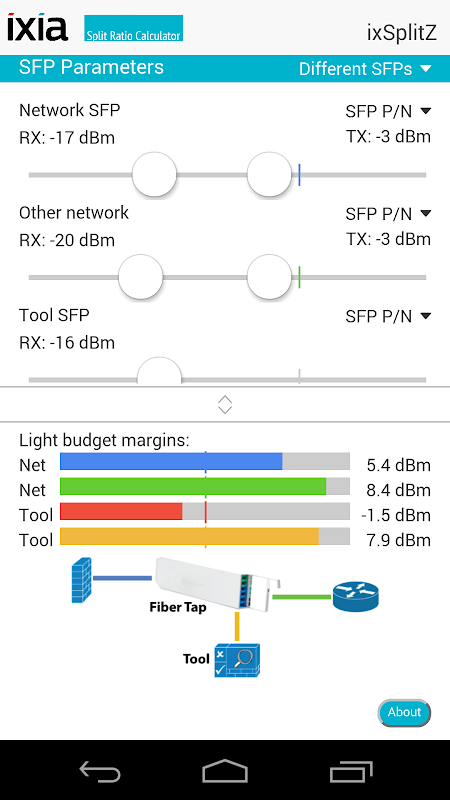

Fırlatma gücünü belirlemek ve kullandığınız alıcı hassasiyetini almak için SFP Parametreler bölümü kullanın. Seçerseniz "Same SFP'leri," Seçilen hız ve kablo türü için Ixia SFP otomatik olarak dört uç noktaları için kullanılır. Seçerseniz "Farklı SFP'leri," sen sağ tarafta açılan listeden SFP parça sayısına göre seçebilir, ya da sürgüleri kullanarak girin alıcı veri sayfalarında bilgileri bakabilirsiniz. Açılır liste bağlantı hızı ve üst bölümünde belirlenen kablo tipine uygun sadece vericilerini sunmaktadır.

Eğer ixSplitZ gerçekleştiren temel hesaplamaları anlamak isterseniz, sağ alt köşedeki Hakkında düğmesini tıklatın, sonra da "bağlantısını App hesaplamaları açıkladı (pdf)" tıklayın.

ixSplitZ Ixia, testi, değerlendirmek ve hızlandırmak ve güvenli bir uygulama dağıtım ağları ve veri merkezleri optimize çözümlerinde bir lider tarafından getirilir. Ixia "ON" sunuyor!
