ixSplitZ

ixSplitZ поможет вам выбрать правильный сплит соотношение для волоконно-оптической крана по рассчитывать световую бюджет среде развертывания.

Волоконно-оптические кабели используются для подключения компьютеров и сетевого оборудования для высокоскоростной передачи от 1 до 100 гигабит в секунду. Волокна крана может быть вставлен в кабеле отколоться часть света и отправить его вниз другой кабель к инструменту мониторинга сети, такие как системы обнаружения вторжений или анализатора протоколов. Сплит соотношение крана идентифицирует какой процент света отщепляется для инструмента. Например, соотношение 50/50 означает, что равное количество света направляется инструмента и вниз на главном кабеле. 70/30 раскол соотношение кран удерживает 70% света в главном кабеле и отправляет 30% инструмент. Оптимальное соотношение раскол для данного развертывания получена путем расчета светового бюджет, на основе таких факторов, как длин различных кабелей и старт и чувствительность приемника оптических приемопередатчиков на каждом конце кабеля. ixSplitZ принимает тяжелая из этих расчетов, позволяя вам просто ввести различные параметры и сразу увидеть конструктивные возможности в каждой конечной точки для различных коэффициентом разветвления.

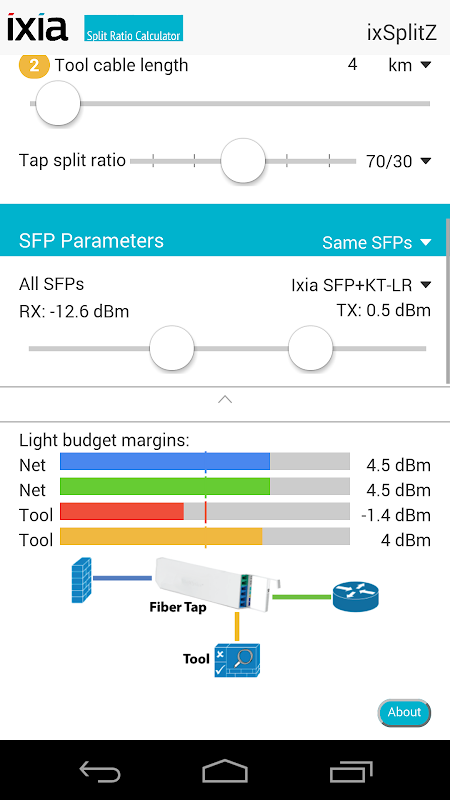

Операция App: подвал из приложения показывает кран установлен в середине ссылку с востока на запад сети (синий и зеленый провод), с резьбовыми данных на юг к инструменту (золото кабеля, который несет два потока данных до инструмент и нет возврата трафика). Над графики, четыре Панели световые бюджета полей в каждой из четырех конечных точек, меняя данные конфигурации. Если запас меньше 0 на любом конечной точки, она станет красной, предупреждая вас, что это соотношение раскол не будет работать в этой развертывания.

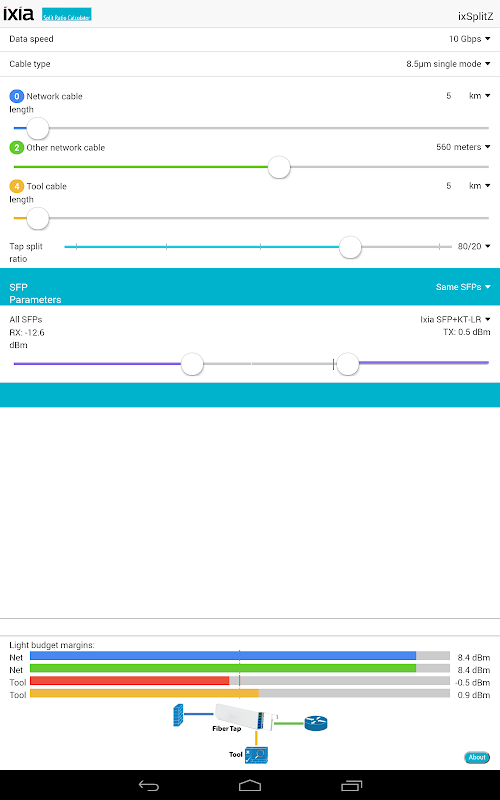

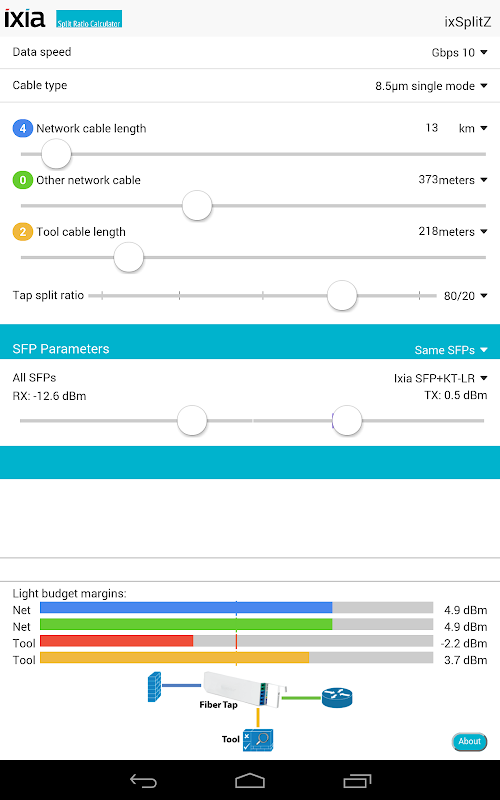

Выберите скорость соединения и тип кабеля и использовать в тройку ползунки введите длину кабеля. Значки слева выскакивает диалог, который можно использовать, чтобы войти в число дополнительных соединителей (т.е. патч-панелей, добавить 1 для каждого повязана пара разъемов) в каждом кабеле. Каждый сращивания добавляет-0.5dBm для многомодового,-0.2dBm для одиночном режиме. (Конечная точка соединения уже учтены в, поэтому знак следует читать 0, если кабель соединяет конечные точки непосредственно.) Используйте четвертый ползунок, чтобы изменить соотношение сплит ответвителя и смотреть, как она влияет на легкие бюджета края на четырех конечных точек.

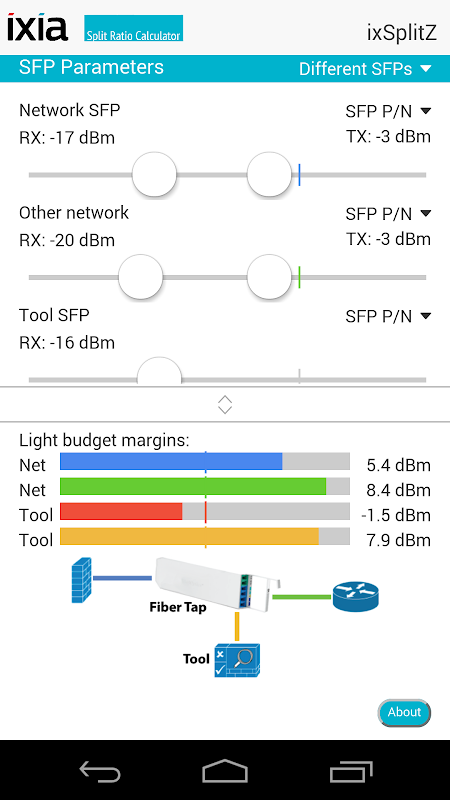

Используйте раздел SFP Параметры, чтобы указать мощность запуска и приема чувствительность приемопередатчиков, которые вы используете. Если вы выберите "Одинаковые модули SFP," Иксия SFP для выбранной скорости и типа кабеля, автоматически используется для всех четырех конечных точек. При выборе "Различные модули SFP," можно выбрать по SFP номер детали из выпадающего списка на правой стороне, или вы можете искать информацию в спецификации ваших приемопередатчиков введите его с помощью ползунков. Список пулдаун предлагает только трансиверы, которые подбираются к скорости соединения и типа кабеля, установленного в верхней части.

Если вы хотели бы понять основные расчеты ixSplitZ выполняет нажмите О кнопку в правом нижнем углу, затем нажмите ссылку "расчеты приложения объяснил (PDF)".

ixSplitZ, приходит к вам по Иксия, лидер в области решений, тест, оценки и оптимизации сетей и центров обработки данных, чтобы ускорить и безопасную доставку приложений. Иксия поставляет "ON"!
