WiFly Switch Controller

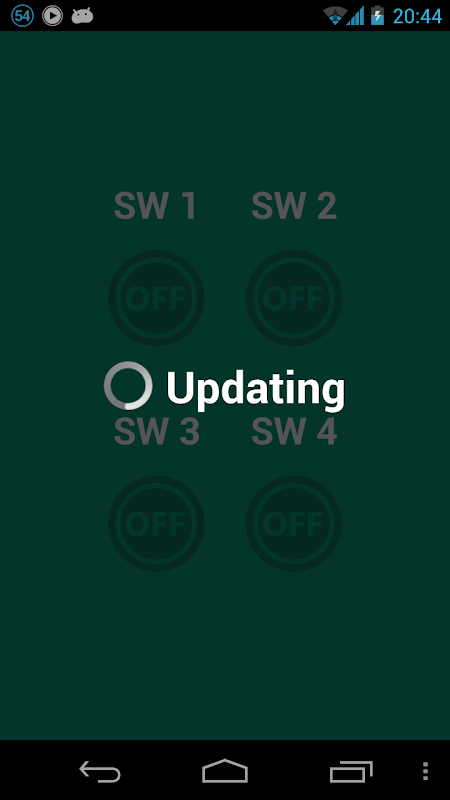

Antrag auf Steuer Unicon Bord via WiFi auf LED steuern. Verwenden Sie mit WiFly Modul aus, um die Kommunikation von Sparkfun TCP-Verbindung. Machen Sie Ihr Android-Gerät zu WiFi Hotspot und programmiert POP-BOT XT angeschlossenen diesem Hotspot. Sie können in Echt Glühbirne oder Steckdose in Ihrem Haus angewendet Schaltung.

Wenn Sie mit dem PC steuern möchten, verwenden Sie diese.

http://goo.gl/lf9Qo

WLAN ** nur, nicht Internet-Verbindung.

ZX-LED: http://goo.gl/X352h

Unicon Verpflegung: http://goo.gl/95WTK

RN-XV WiFly Modul: http://goo.gl/AjHqY

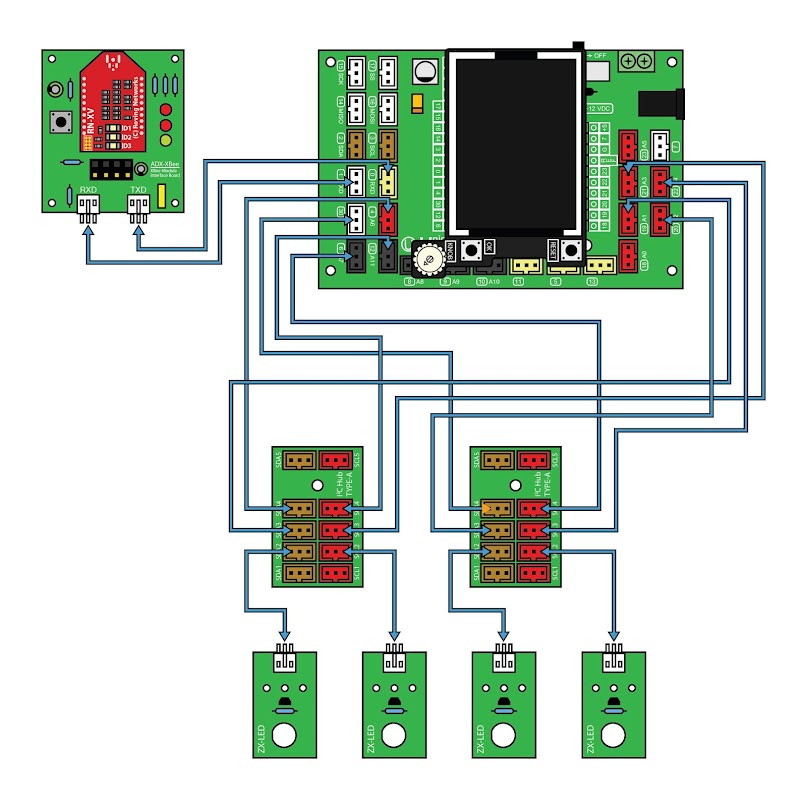

Schließen WiFly Modul zur UART1 auf Pin 0 (RXD) und Pin 1 (TXD)

verbinden Sie Pin 4 (A6) und 19 (A1) mit ersten ZX-LED

verbinden Sie Pin 12 (A11) und 21 (A3) mit 2. ZX-LED

verbinden Sie Pin 30 (A2) und 20 (A2) mit 3. ZX-LED

verbinden Sie Pin 6 (A7) und 22 (A4) mit 4. ZX-LED

Der Quellcode für dieses Projekt

(Include C # für PC, Eclipse Android, Arduino für Unicon Vorstand und. Exe für PC)

http://goo.gl/zMKOG

WiFly Bibliothek für Arduino, um mit dieser Anwendung benutzt

https://github.com/harlequin-tech/WiFlyHQ

Weitere Details aus der Ausgabe 38 www.tpemagazine.com
