WiFly Switch Controller

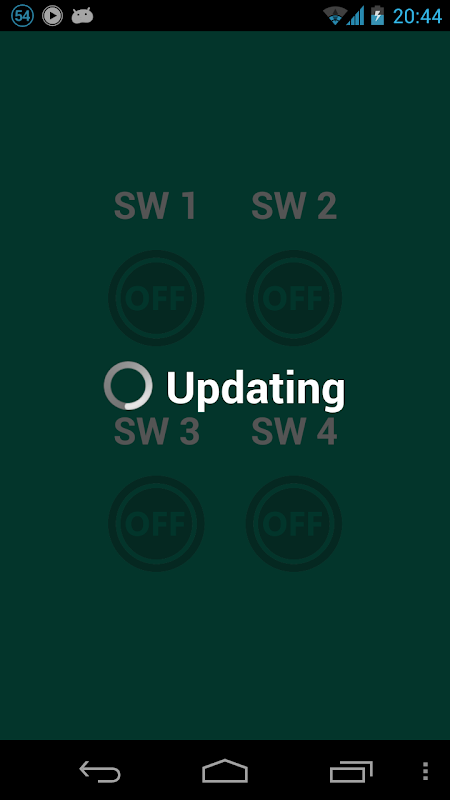

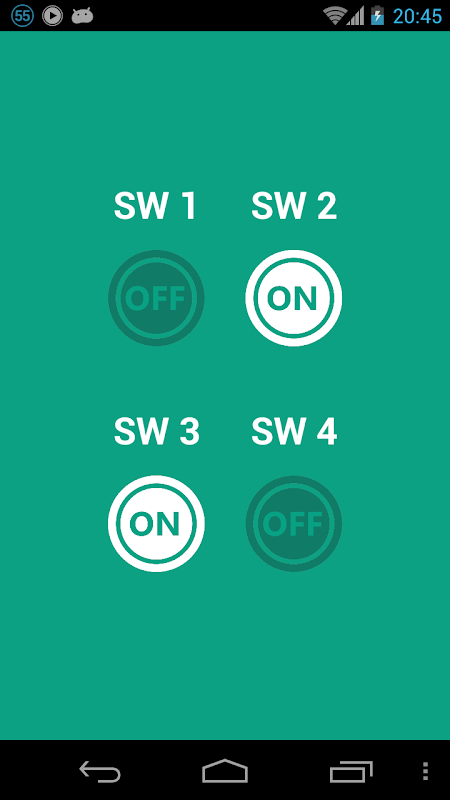

Solicitud de la tarjeta de control Unicon a través de WiFi para el control de LED. Utilice con módulo WiFly de Sparkfun para la comunicación mediante una conexión TCP. Haga que su dispositivo Android para WiFi Hotspot y programado XT POP-BOT a conectado a ese punto de acceso. Circuito Puede aplicarse a la bombilla real o salida en su hogar.

Si desea controlar con el PC, utilice esto.

http://goo.gl/lf9Qo

** WLAN solamente, no incluye conexión a Internet.

-LED ZX: http://goo.gl/X352h

Junta Unicon: http://goo.gl/95WTK

Módulo WiFly RN-XV: http://goo.gl/AjHqY

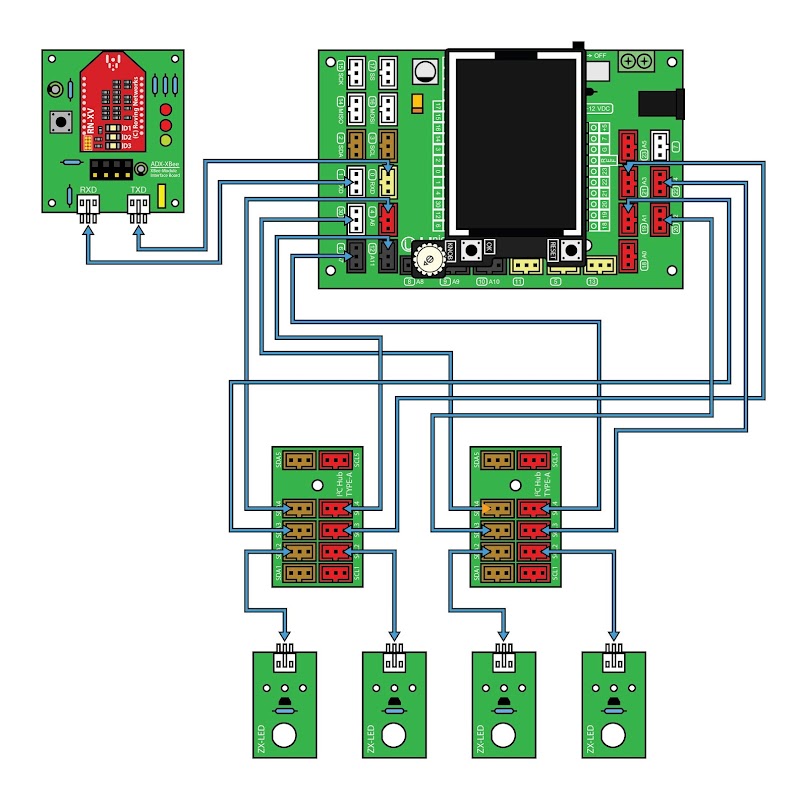

Conecte el Módulo WiFly a UART1 en el pin 0 (RXD) y el pin 1 (TXD)

conectar el pin 4 (A6) y 19 (A1) con LED ZX primero

conectar el pin 12 (A11) y 21 (A3) con LED ZX segundo

conectar el pin 30 (A2) y 20 (A2) con tercera ZX-LED

conectar el pin 6 (A7) y 22 (A4) con cuarto LED-ZX

El código fuente de este proyecto

(Incluya C # para PC, Eclipse para Android, Arduino para Junta Unicon y. Exe para PC)

http://goo.gl/zMKOG

La biblioteca de WiFly para arduino para utilizar con esta aplicación

https://github.com/harlequin-tech/WiFlyHQ

Ver más detalles de www.tpemagazine.com en el número 38
