WiFly Switch Controller

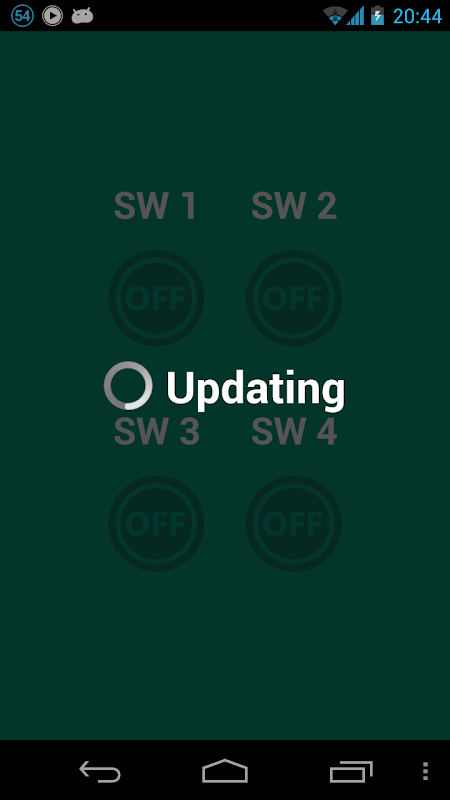

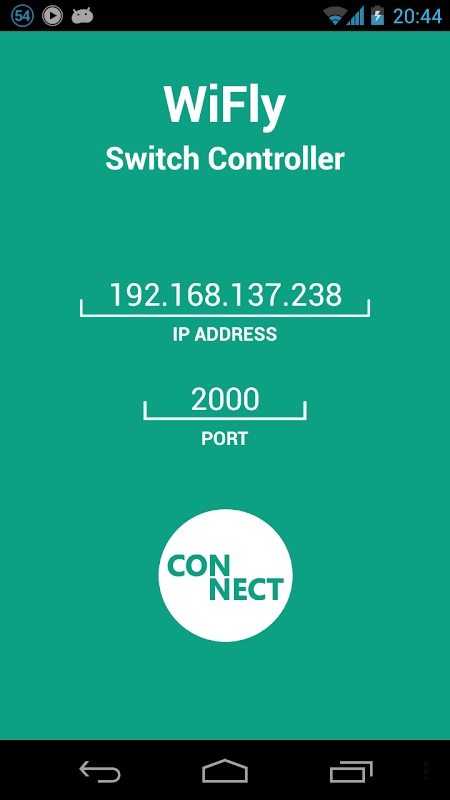

Ứng dụng để kiểm soát hội đồng quản trị Unicon thông qua WiFi để kiểm soát LED. Sử dụng với WiFly Module từ Sparkfun để giao tiếp bằng kết nối TCP. Làm cho thiết bị Android của bạn để WiFi Hotspot và lập trình POP-BOT XT để kết nối với điểm truy cập. Bạn có thể áp dụng mạch để bóng đèn thật hay ổ cắm trong nhà của bạn.

Nếu bạn muốn kiểm soát với máy tính, sử dụng này.

http://goo.gl/lf9Qo

** WLAN chỉ, không bao gồm kết nối internet.

ZX-LED: http://goo.gl/X352h

Unicon Ban: http://goo.gl/95WTK

RN-XV WiFly Module: http://goo.gl/AjHqY

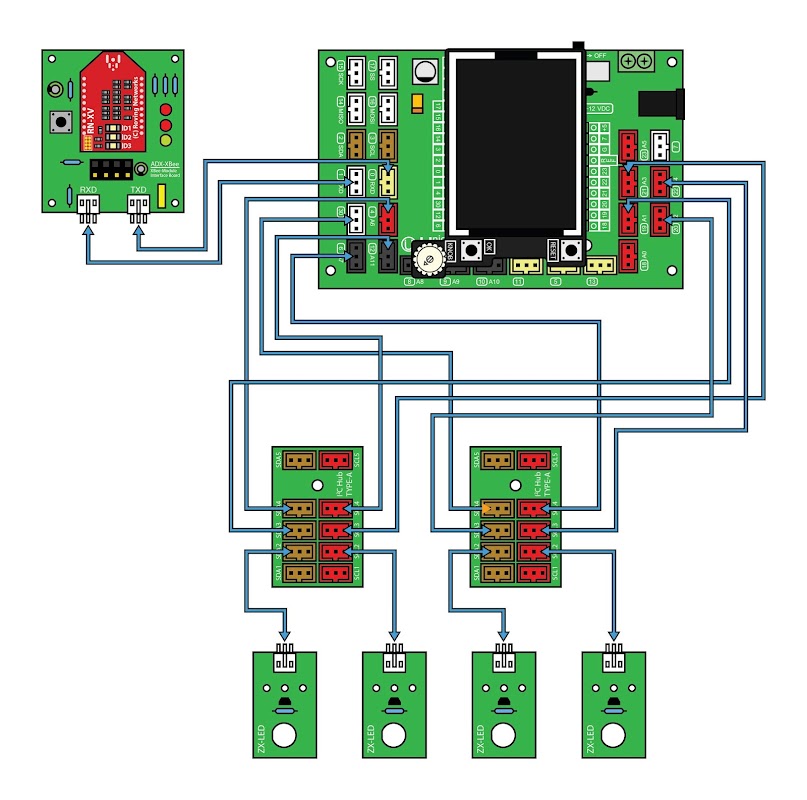

Kết nối WiFly Module UART1 trên pin 0 (RXD) và pin 1 (TXD)

kết nối pin 4 (A6) và 19 (A1) với 1 ZX-LED

kết nối với pin 12 (A11) và 21 (A3) với 2 ZX-LED

kết nối với pin 30 (A2) và 20 (A2) với 3 ZX-LED

kết nối với pin 6 (A7) và 22 (A4) với 4 ZX-LED

Mã nguồn cho dự án này

(Bao gồm C # cho máy tính, Eclipse cho Android, Arduino cho Unicon đồng quản trị và exe cho máy tính.)

http://goo.gl/zMKOG

Thư viện WiFly cho Arduino để sử dụng với ứng dụng này

https://github.com/harlequin-tech/WiFlyHQ

Xem chi tiết hơn từ www.tpemagazine.com về vấn đề 38
