WiFly Switch Controller

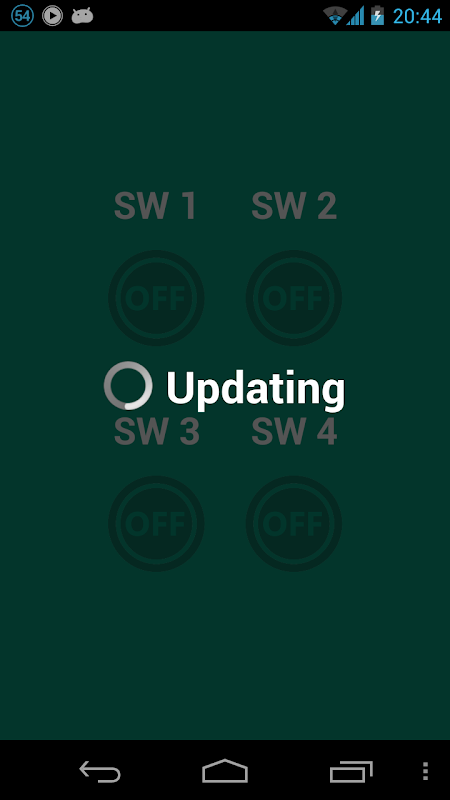

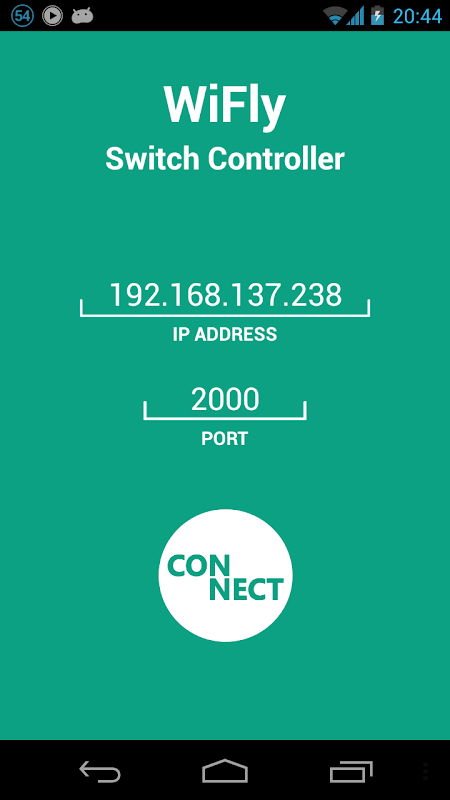

Aplikasi untuk kontrol Unicon papan via WiFi untuk mengendalikan LED. Gunakan dengan Wifly Modul dari Sparkfun untuk komunikasi dengan koneksi TCP. Membuat perangkat android Anda ke WiFi Hotspot dan diprogram POP-BOT XT untuk terhubung ke hotspot tersebut. Anda dapat menerapkan sirkuit untuk bola lampu yang nyata atau outlet di rumah Anda.

Jika Anda ingin mengontrol dengan PC, menggunakan ini.

http://goo.gl/lf9Qo

** WLAN saja, tidak termasuk koneksi internet.

ZX-LED: http://goo.gl/X352h

Unicon Board: http://goo.gl/95WTK

RN-XV Wifly Modul: http://goo.gl/AjHqY

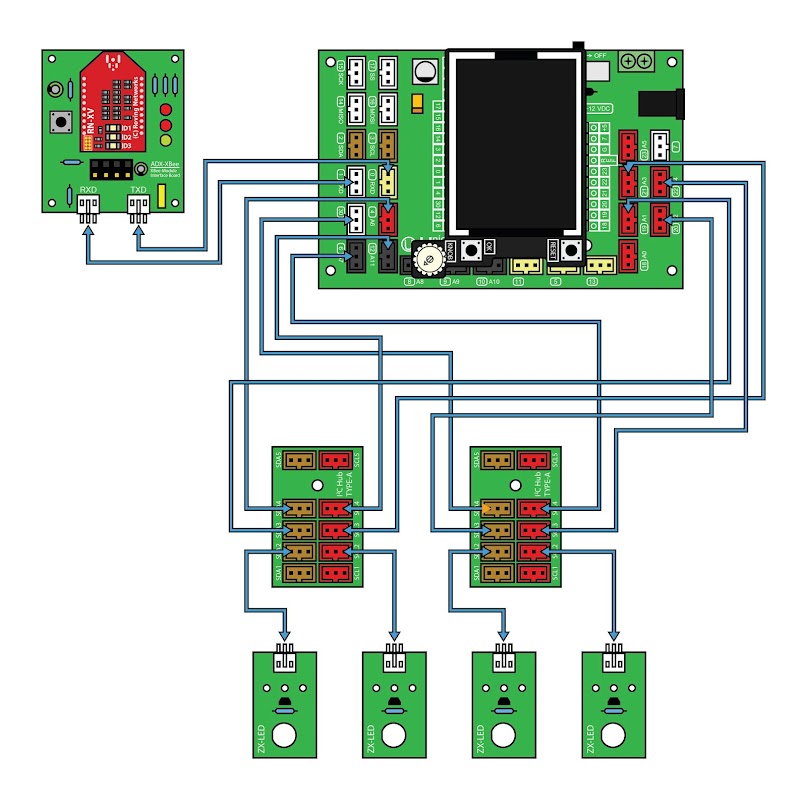

Hubungkan Wifly Modul ke UART1 pada pin 0 (RXD) dan pin 1 (TXD)

menghubungkan pin 4 (A6) dan 19 (A1) dengan 1st ZX-LED

menghubungkan pin 12 (A11) dan 21 (A3) dengan 2 ZX-LED

menghubungkan pin 30 (A2) dan 20 (A2) dengan 3 ZX-LED

menghubungkan pin 6 (A7) dan 22 (A4) dengan 4 ZX-LED

Source code untuk proyek ini

(Sertakan C # untuk PC, Eclipse untuk Android, Arduino untuk Unicon Dewan dan exe untuk PC.)

http://goo.gl/zMKOG

Perpustakaan Wifly untuk Arduino untuk digunakan dengan aplikasi ini

https://github.com/harlequin-tech/WiFlyHQ

Lihat lebih detail dari www.tpemagazine.com pada masalah 38
