WiFly Switch Controller

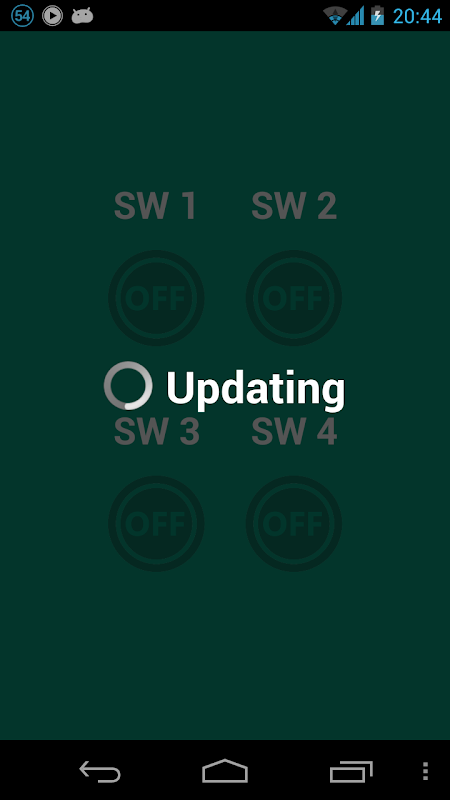

Demande de carte de commande Unicon via WiFi pour contrôler LED. Utilisez avec le module WiFly de Sparkfun de communication par connexion TCP. Faites votre appareil Android à Hotspot WiFi et programmé POP-BOT XT connecté à ce point d'accès. Vous pouvez appliquer circuit à ampoule réel ou à la sortie de votre maison.

Si vous souhaitez contrôler avec le PC, l'utiliser.

http://goo.gl/lf9Qo

** WLAN seulement, ne pas inclure la connexion internet.

ZX-LED: http://goo.gl/X352h

Conseil Unicon: http://goo.gl/95WTK

RN-XV Module WiFly: http://goo.gl/AjHqY

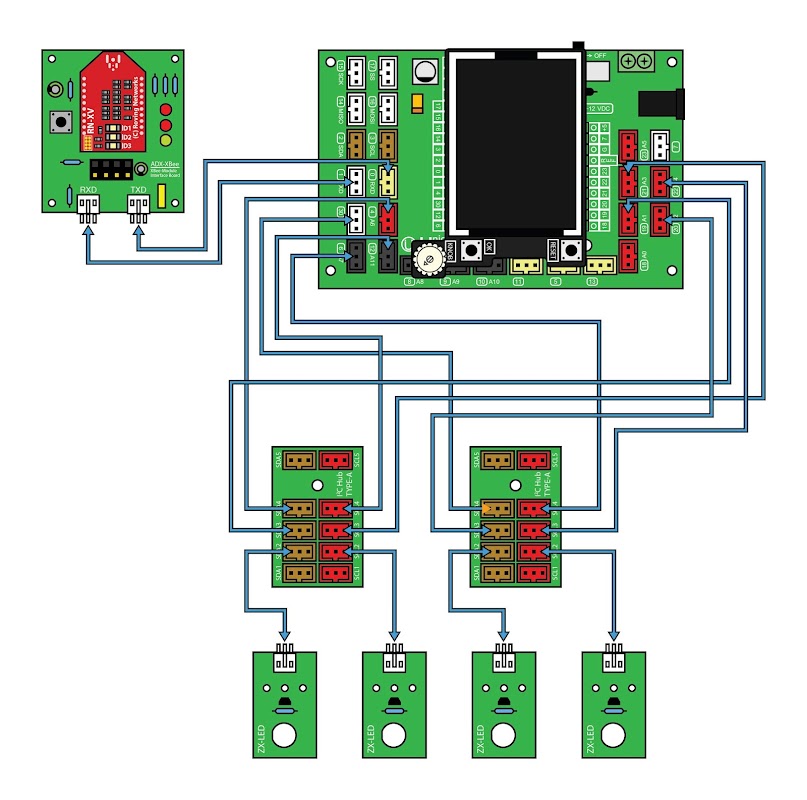

Connectez Module WiFly à UART1 sur la broche 0 (RXD) et la broche 1 (TXD)

connectez la broche 4 (A6) et 19 (A1) au 1er ZX-LED

connectez la broche 12 (A11) et 21 (A3) avec 2 ZX-LED

connectez la broche 30 (A2) et 20 (A2) avec la 3e ZX-LED

connectez la broche 6 (A7) et 22 (A4) avec 4 ZX-LED

Le code source de ce projet

(Inclure C # pour PC, Eclipse pour Android, Arduino pour le Conseil et Unicon. Exe pour PC)

http://goo.gl/zMKOG

La bibliothèque de WiFly pour Arduino à utiliser avec cette application

https://github.com/harlequin-tech/WiFlyHQ

Voir plus de détails de www.tpemagazine.com sur le numéro 38
