control loop

Dans l'application d'un PT2-track est contrôlé par le temps mort avec un contrôleur PI. Les paramètres d'un diagramme de Bode est créé et, en variante, une simulation est exécutée dans le domaine temporel.

Remarques:

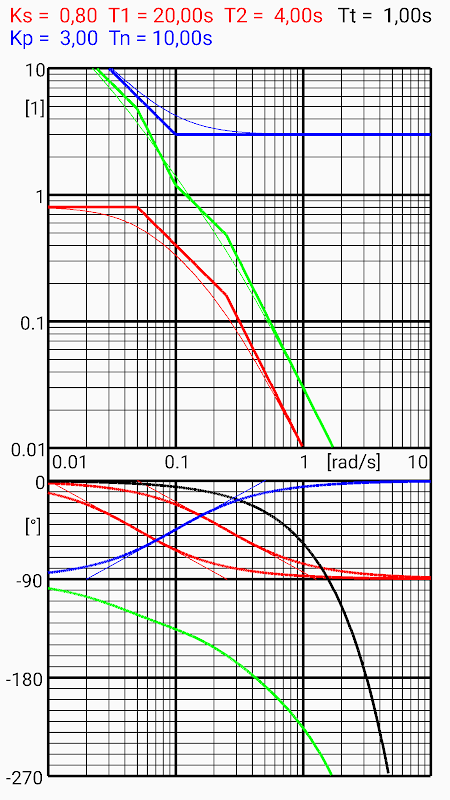

BODE: Avec les valeurs données d'un diagramme de Bode est tracé.

chemin de contrôle PT2 rouge, mort noir, régulateur PI bleu, boucle ouverte verte

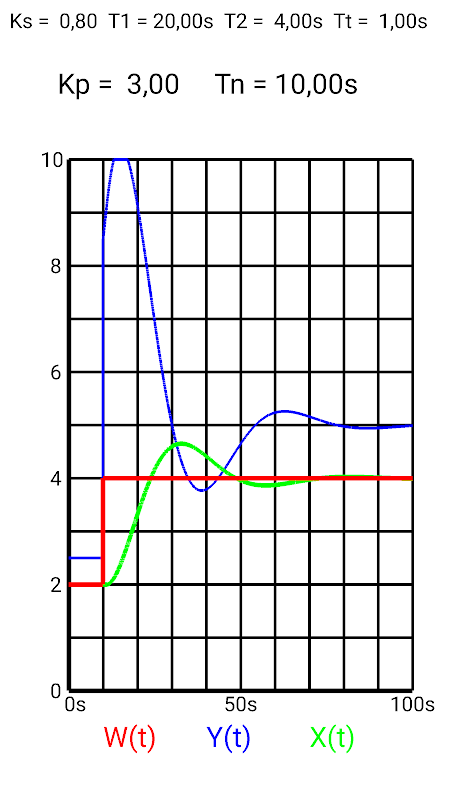

SIM: Simulation d'une étape de consigne

Référence rouge variable variable manipulée bleu, vert contrôlé la variable

Essuyez à l'écran de gauche augmente vers le haut Kp par un facteur de 1,1

Essuyez dans le volet gauche vers le bas réduit Kp par un facteur de 1,1

Essuyez dans le volet de droite vers le haut augmente d'un facteur de 1,1 Tn

Essuyez à droite de l'écran vers le bas réduit d'un facteur de 1,1 Tn

Ces changements ne sont efficaces que dans le simulation.

RES: réinitialisés aux valeurs initiales

Limitations générales dans les calculs:

T1min = T2min = Tnmin = 0.1s = 9.9s TTmax

limitations supplémentaires dans la simulation:

0,1 <= Kp <= 99,99 0.1s <= Tn <= 99,99s Ks> = 0,2
