في التطبيق يتم التحكم في PT2 المسار من خلال الوقت الميت مع وحدة تحكم بي. مع المعلمات يتم إنشاء رسم تخطيطي بوده، وبدلا من ذلك، يتم تنفيذ عملية محاكاة في المجال الزمني.

ملاحظات:

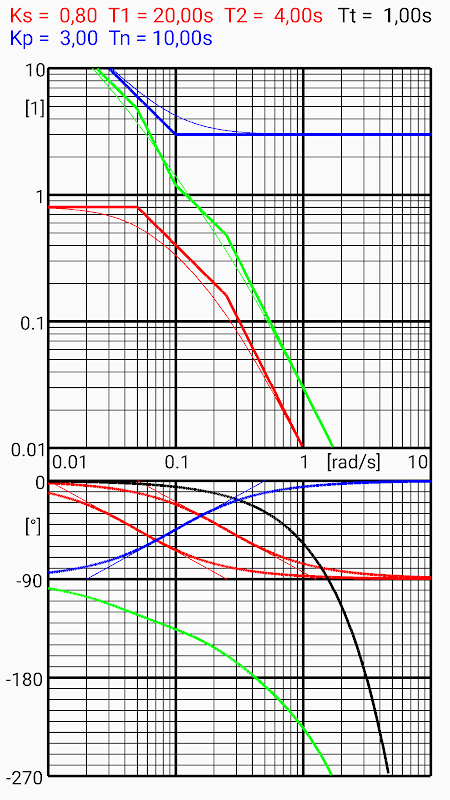

BODE: مع القيم المعطاة يتم رسم مخطط بودي.

مسار تحكم PT2 أحمر، ميت أسود، تحكم PI الأزرق، وفتح حلقة الأخضر

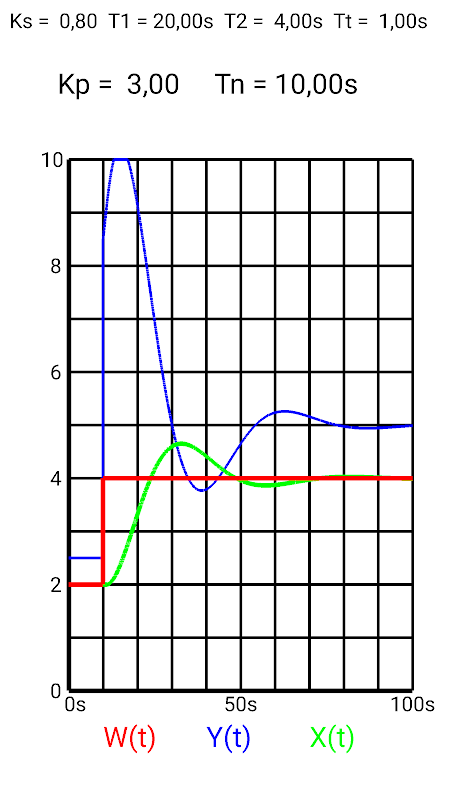

SIM: محاكاة خطوة المضبوطة مسبقا

الرجوع الأحمر متغير، متغير التلاعب الأزرق، التي تسيطر عليها اللون الأخضر متغير

مسح في يسار الشاشة صعودا يزيد كيمبرلي بمعامل 1.1

مسح في الجزء الأيمن أسفل خفض كيمبرلي بمعامل 1.1

مسح في الجزء الأيسر صعودا يزيد بمعامل 1.1 تينيسي

مسح في الشاشة اليمنى انخفاض بنسبة عاملا من 1.1 تينيسي

هذه التغييرات لا تكون فعالة إلا في المحاكاة.

RES: إعادة تعيين إلى القيم الأولية

القيود العامة في الحسابات:

T1min = T2min = Tnmin = 0.1S = 9.9s TTmax

قيود إضافية في محاكاة:

0.1 <= كيمبرلي <= 99.99 0.1S <= تينيسي <= 99،99s كانساس> = 0.2
