Droid Tesla Circuit Simulator

Ini adalah versi demo untuk Droid Tesla Pro!

Droid Tesla adalah simulator litar yang mudah dan kuat.

Sesuai untuk pelajar baru untuk reka bentuk litar elektronik dan pembinaan,

penghibur dan penggemar dan juga profesional berpengalaman yang mahukan yang cepat,

alat berguna untuk melakukan pengiraan reka bentuk litar elektronik.

Itulah interaktiviti dan inovasi yang tidak dapat anda temukan di alat SPICE terbaik untuk PC seperti Multisim, LTspice, OrCad atau PSpice (tanda dagang milik pemilik masing-masing).

Simulator DroidTesla menyelesaikan litar perintang asas menggunakan Kirchoff's Current Law (KCL)

dalam banyak cara yang sama dengan pelajar dalam kelas litar, simulator secara sistematik membentuk matriks yang sesuai

dengan KCL dan kemudiannya untuk menyelesaikan untuk kuantiti yang tidak diketahui menggunakan pelbagai algebra

teknik seperti penghapusan Gaussian dan teknik matriks jarang.

Untuk komponen bukan linear, seperti diod dan BJT, enjin DroidTesla mencari penyelesaian anggaran dengan membuat tekaan awal pada jawapan

dan kemudian memperbaiki penyelesaian dengan pengiraan berturut-turut yang dibina atas tujahan ini.

Ini dipanggil proses berulang.DroidTesla simulasi menggunakan algoritma iteratif Newton-Raphson

untuk menyelesaikan litar dengan hubungan I / V yang tidak linear.

Untuk unsur reaktif (kapasitor dan induktor), DroidTesla menggunakan kaedah integrasi numerik untuk menghampiri keadaan elemen reaktif sebagai fungsi masa.

DroidTesla menawarkan kaedah integrasi Trapezoidal (saya akan menambah kaedah GEAR kemudian) untuk menghampiri keadaan elemen reaktif.

Walaupun bagi kebanyakan litar, kedua-dua kaedah ini akan memberikan hasil hampir sama,

secara amnya dianggap bahawa kaedah Gear lebih stabil, tetapi kaedah trapezoid lebih cepat dan lebih tepat.

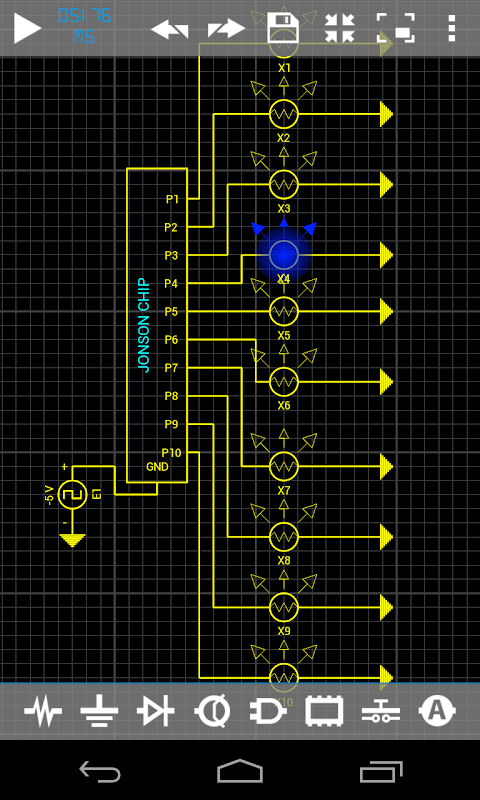

DroidTesla buat masa ini boleh mensimulasikan:

-Resistor

-Capacitor

-Pengurusan

-Potensi (hanya tersedia dalam versi pro)

-Bahaya Mentol (hanya tersedia dalam versi pro)

-Penguat operasi biasa

-Tipolar junction transistor (NPN PNP)

-Mosfet N-channel depletion

-MOSFET N-channel enhancement

-Mosfet P-channel depletion

-MOSFET P-channel enhancement

-JFET N dan P (hanya tersedia dalam versi pro)

-PN Diode

-PN Diod yang diketuai

-PN Zener diode

-Ap sumber semasa

Sumber semasa -DC

- sumber voltan AC

-DC voltan (bateri) sumber

-CCVS - sumber voltan dikawal semasa

-CCCS - sumber semasa terkawal semasa

-VCVS - sumber voltan dikawal voltan

-VCCS - sumber arus terkawal voltan

-Suhu gelombang voltan Square (hanya tersedia dalam versi pro)

-Tanggungjawab gelombang voltan gelombang (hanya tersedia dalam versi pro)

-AC ampermeter

-MC ampermeter

-V voltmeter

-DC voltmeter

-Dua oscilloscope saluran (hanya tersedia dalam versi pro)

-SPST Switch (hanya tersedia dalam versi pro)

-SPDT Switch (hanya tersedia dalam versi pro)

-Voltage terkawal suis (hanya tersedia dalam versi pro)

Suis terkawal semasa (hanya tersedia dalam versi pro)

-AND (hanya tersedia dalam versi pro)

-NAND (hanya tersedia dalam versi pro)

-OR (hanya tersedia dalam versi pro)

-NOR (hanya tersedia dalam versi pro)

-NOT (hanya tersedia dalam versi pro)

-XOR (hanya tersedia dalam versi pro)

-XNOR (hanya tersedia dalam versi pro)

-JK flip-flop (hanya tersedia dalam versi pro)

-7 Paparan Segmen (hanya tersedia dalam versi pro)

-IC 555 (hanya tersedia dalam versi pro)

-Transformer (hanya tersedia dalam versi pro)

-Graetz Circuit (hanya tersedia dalam versi pro)

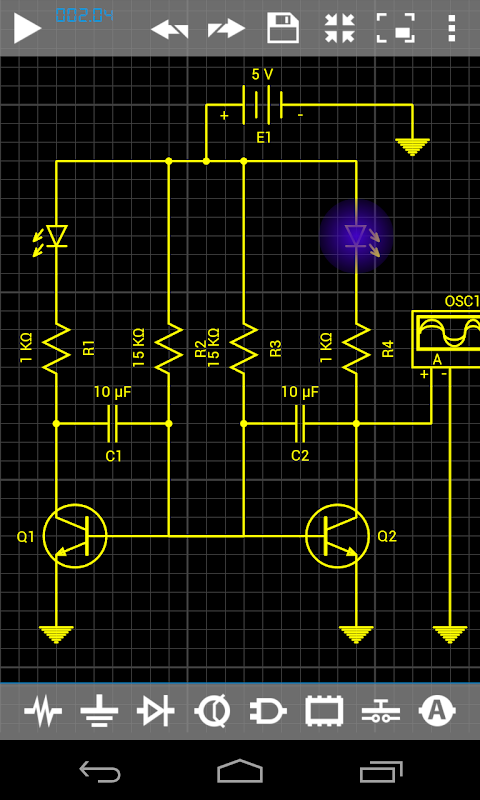

Jika anda membuat

pengayun anda perlu meletakkan nilai awal yang kecil pada beberapa

elemen reaktif (lihat contoh)
