LC meter (DIY project)

Cette application vous aidera à mesurer, l'inductance, la capacité et la fréquence de résonance. Ceci est un compteur LC sans fil

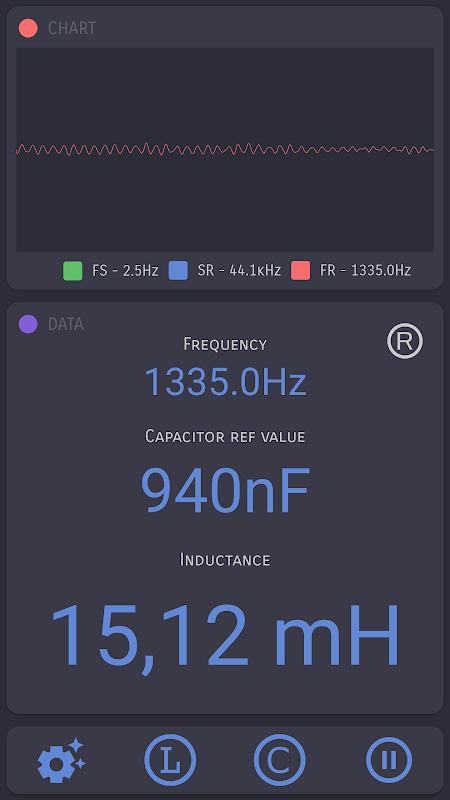

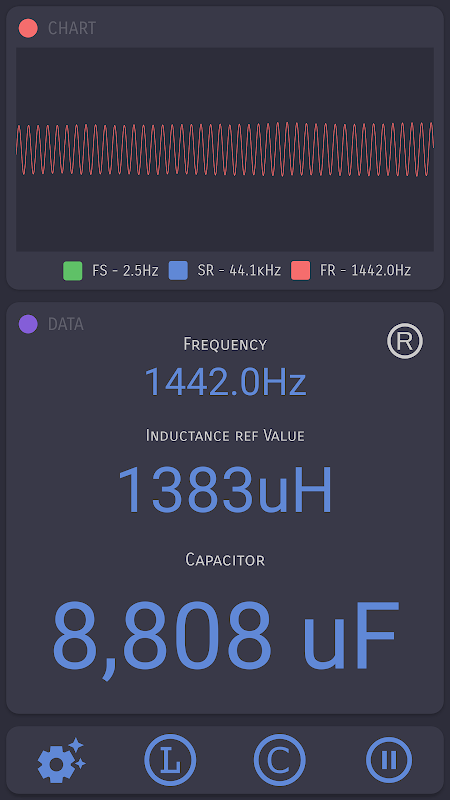

Utilisez cette application est facile, il vous suffit de construire un petit circuit (facile à construire) et de vous connecter au condensateur du circuit ou à l'inductance dont vous avez besoin pour mesurer, placez votre smartphone à proximité de ce circuit de compteur LC choisissez ce que vous voulez mesurer, inductance ou condensateur et appuyez sur bouton de lecture dans l'application. L'application détectera la fréquence sonore du buzzer et affichera la valeur.

Portée du compteur LC:

Inductance - de 100uH à 100mH

Condensateur - de 10nF à 10uF

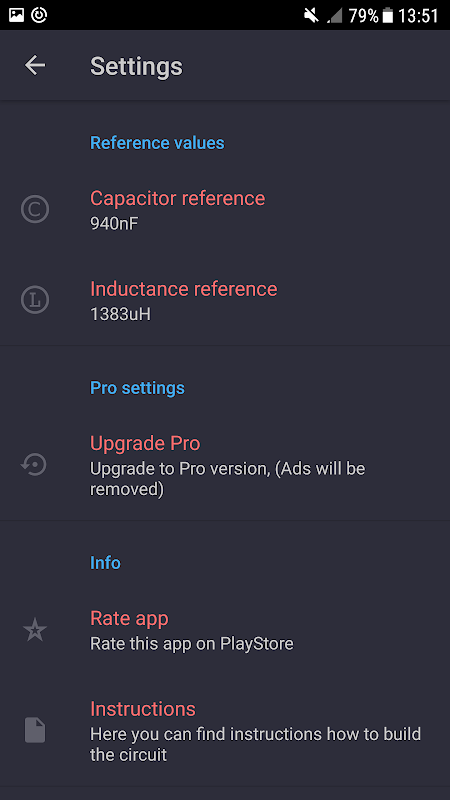

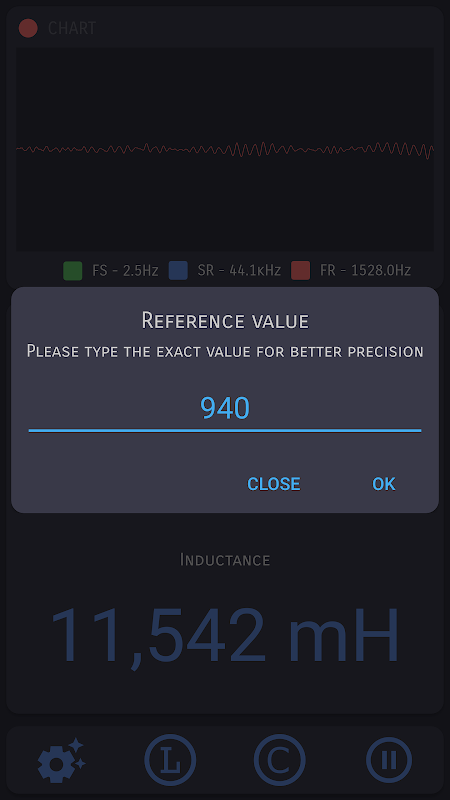

Si vous avez besoin d'un compteur LC bon marché et facile à construire, cette application est une bonne solution pour vous. Vous pouvez également améliorer le circuit en ajoutant différents condensateurs de valeur de référence et une inductance.

Composants dont vous avez besoin pour construire le circuit:

1 - Condensateur C1, C2, C3, C4 - 470nF

2 - Inductance 10mH

3 - Transistors Q1, Q2 - BC557

4 - Résistance R1 - 10K

5 - Résistance R2 - 100

6 - Résistance R3 - 220K

7 - Résistance R4 - 5.1K

8 - Interrupteur (3 pins)

8 - Buzzer

Vous pouvez trouver plus d'informations sur ce compteur d'inductance - chercheur de résonance sur ma page Web!
