Oписание LC Метр

Самодельный LC Метр , прост в сборке и использовании!

Это приложение для измерения индуктивности ёмкости конденсаторов и резонансной частоты колебательного контура. Это беспроводной LC метр

Использовать данное приложение очень просто, нужно собрать простую схему на транзисторах и просто подключить к схеме конденсатор или катушку которые хотим измерить, поднесите смартфон к динамику и в LC Метр выберите элемент который хотите измерить, катушку или конденсатор, после нажмите на кнопку play, и приложение определит значение данного элемента. Приложение считывает частоту которую генерирует динамик в схеме и проводит все необходимые расчеты.

LC Метр шкала измерений:

Индуктивность -от 100uH до 100mH

Конденсаторы(неполярные) - от 10nF до 10uF

Если тебе нужен простой и дешевый LC Метр, то это приложение отличный выбор. Также можно усовершенствовать схему добавив разные емкости конденсаторов чтобы расширить шкалу измерений, обо всем этом рассказываю в видео инструкциях которые можно найти в приложении или на моей веб странице.

Компоненты которые понадобятся:

1 - Конденсатор C1, C2, C3, C4 - 470nF

2 - Индуктивность 10mH

3 - Транзистор Q1, Q2 - BC557

4 - Сопротивление R1 - 10K

5 - Сопротивление R2 - 100

6 - Сопротивление R3 - 220K

7 - Сопротивление R4 - 5.1K

8 - Переключатель (3 контакта)

8 - Buzzer (Динамик)

На моей веб странице можно найти больше информации и все нужные файлы для скачивания, включая схемы, гербер файлы и инструкции.

Моя веб страница : https://neco-desarrollo.es

Ещё

Что нового в последней версии 2.16

Last updated on 2024-02-28
Bugs fixed
Ещё

Видео и Скриншоты

  • LC Метр Официальный трейлер для Android

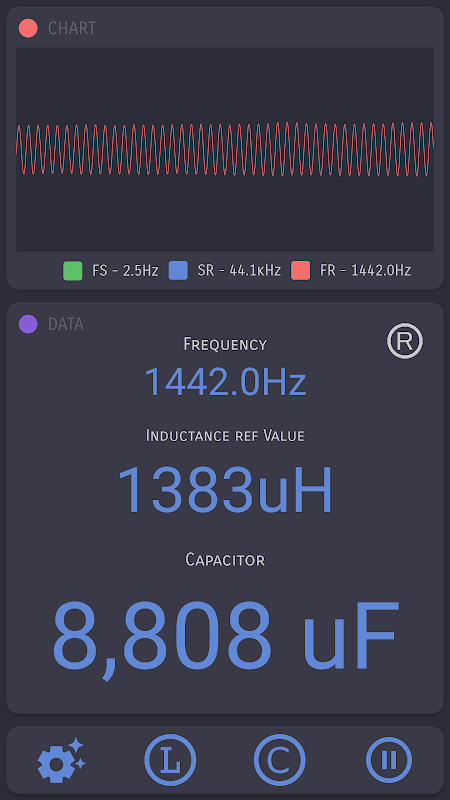

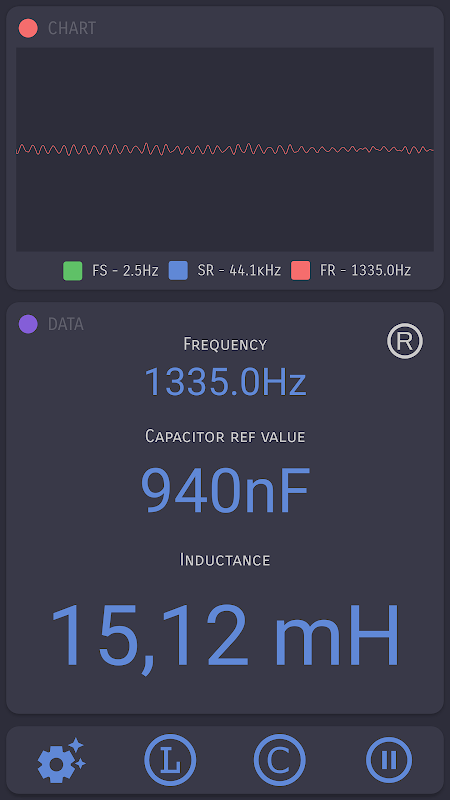

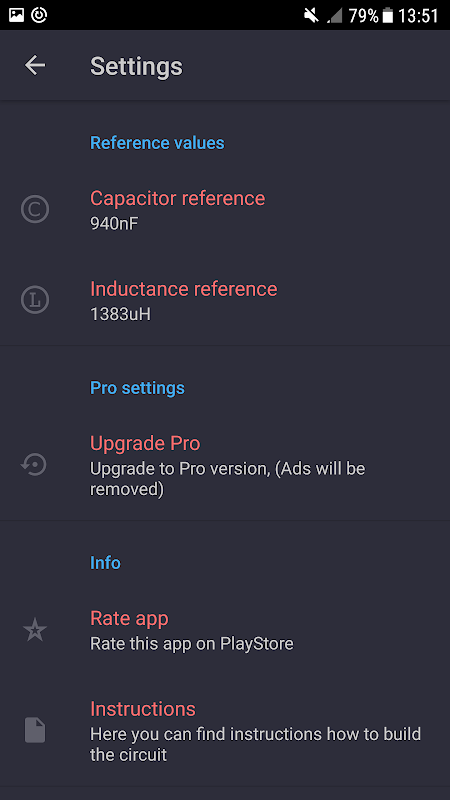

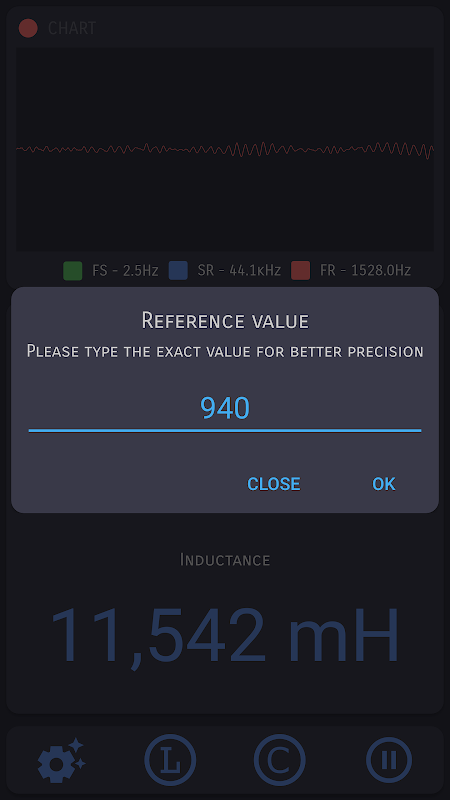

  • LC Метр скриншот 1
