LC meter (DIY project)

แอพนี้จะช่วยคุณในการวัดการเหนี่ยวนำความจุและความถี่เรโซแนนซ์ นี่คือเครื่องวัด LC แบบไร้สาย

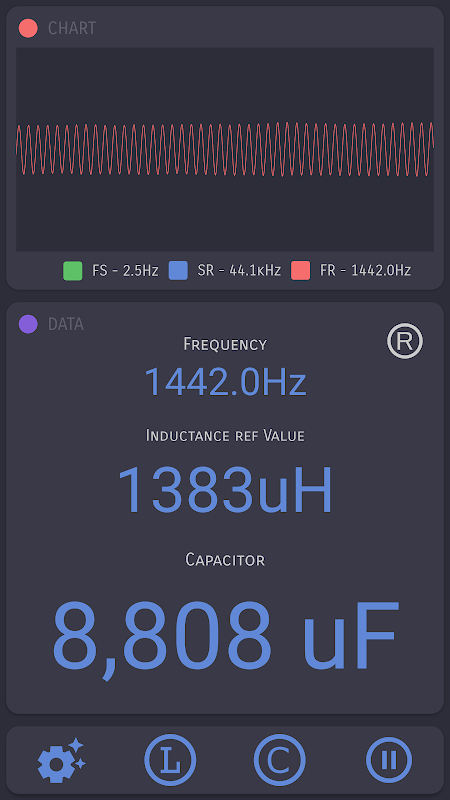

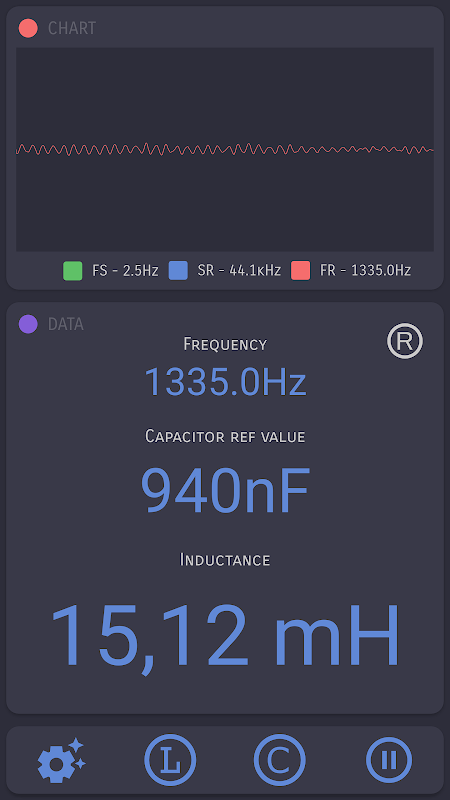

ใช้แอพนี้เป็นเรื่องง่ายคุณเพียงแค่สร้างวงจรขนาดเล็ก (สร้างง่าย) และเชื่อมต่อกับตัวเก็บประจุวงจรหรือตัวเหนี่ยวนำที่คุณต้องการวัดวางสมาร์ทโฟนของคุณไว้ใกล้จากวงจรมิเตอร์ LC นี้เลือกสิ่งที่คุณต้องการวัดความเหนี่ยวนำหรือตัวเก็บประจุแล้วกด ปุ่มเล่นในแอพ แอปจะตรวจจับความถี่เสียงจากกริ่งและจะแสดงค่า

ช่วงมิเตอร์ LC:

ตัวเหนี่ยวนำ - ตั้งแต่ 100uH ถึง 100mH

ตัวเก็บประจุ - ตั้งแต่ 10nF ถึง 10uF

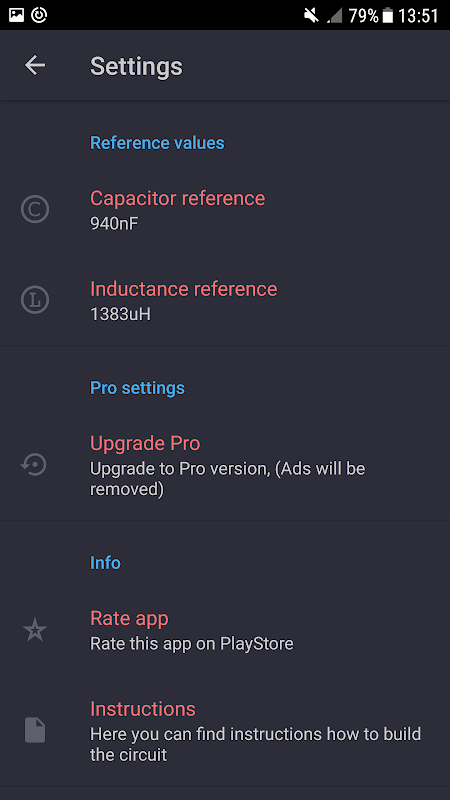

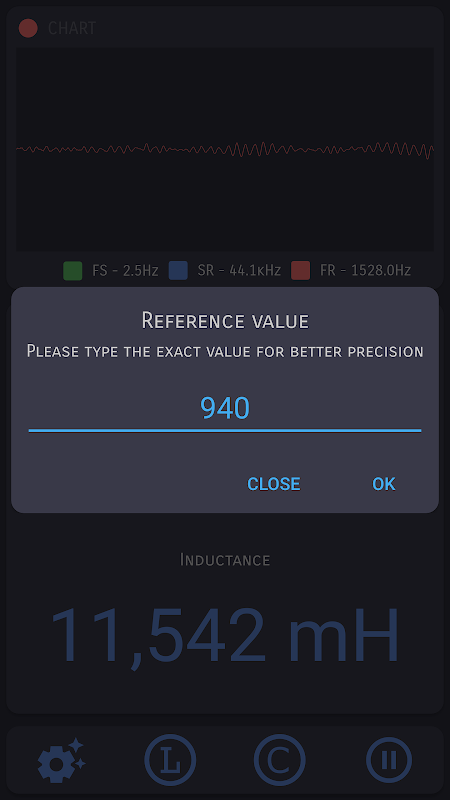

หากคุณต้องการเครื่องวัด LC ราคาถูกและง่ายแอปนี้เป็นทางออกที่ดีสำหรับคุณ นอกจากนี้คุณสามารถปรับปรุงวงจรโดยการเพิ่มตัวเก็บประจุค่าอ้างอิงที่แตกต่างกันเป็นตัวเหนี่ยวนำ

ส่วนประกอบที่คุณต้องสร้างวงจร:

1 - ตัวเก็บประจุ C1, C2, C3, C4 - 470nF

2 - ตัวเหนี่ยวนำ 10mH

3 - ทรานซิสเตอร์ Q1, Q2 - BC557

4 - ความต้านทาน R1 - 10K

5 - แนวต้าน R2 - 100

6 - ความต้านทาน R3 - 220K

7 - ความต้านทาน R4 - 5.1K

8 - สวิตช์ (3 ไพน์)

8 - ออด

คุณสามารถค้นหาข้อมูลเพิ่มเติมเกี่ยวกับเครื่องวัดการเหนี่ยวนำ - เครื่องมือค้นหาเสียงสะท้อนได้ในหน้าเว็บ
