LC meter (DIY project)

Aplikasi ini akan membantu anda mengukur, induktansi, kapasiti, dan frekuensi resonans. Ini adalah meter LC tanpa wayar

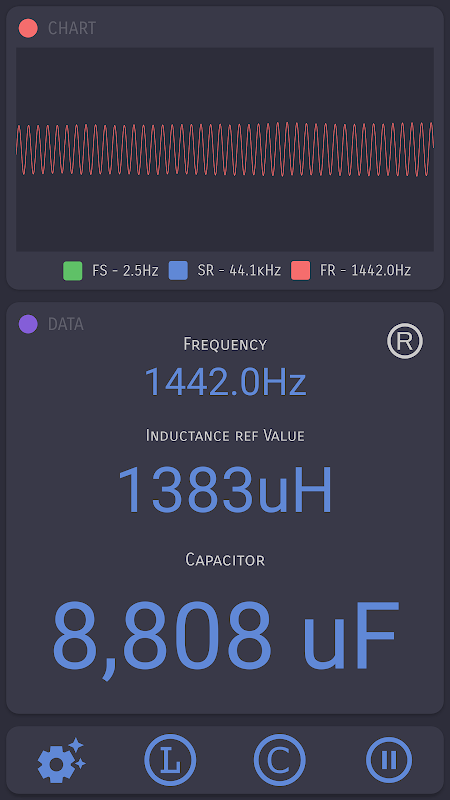

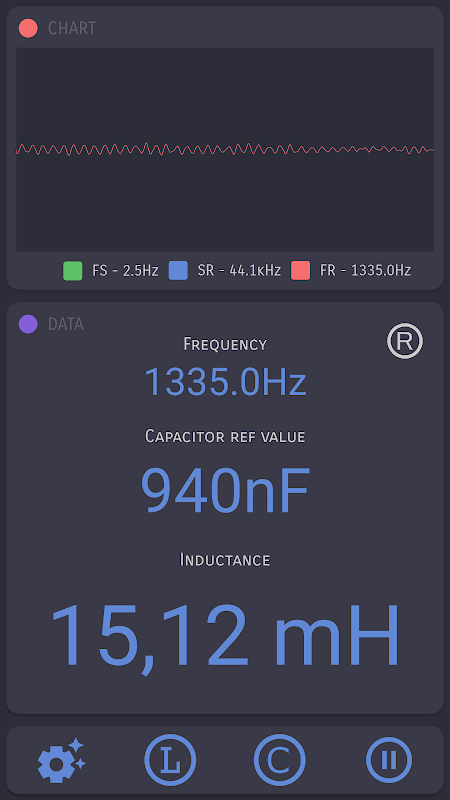

Gunakan aplikasi ini mudah, anda hanya perlu membina litar kecil (senang dibina) dan sambungkan ke kapasitor litar atau induktansi yang anda perlukan untuk mengukur, letakkan telefon pintar anda dekat dari litar meter LC ini pilih apa yang anda mahu ukur, induktansi atau kapasitor dan tekan butang main dalam aplikasi. Aplikasi ini akan mengesan frekuensi bunyi dari bel dan akan menunjukkan nilai.

Julat meter LC:

Induktansi - dari 100uH hingga 100mH

Kapasitor - dari 10nF hingga 10uF

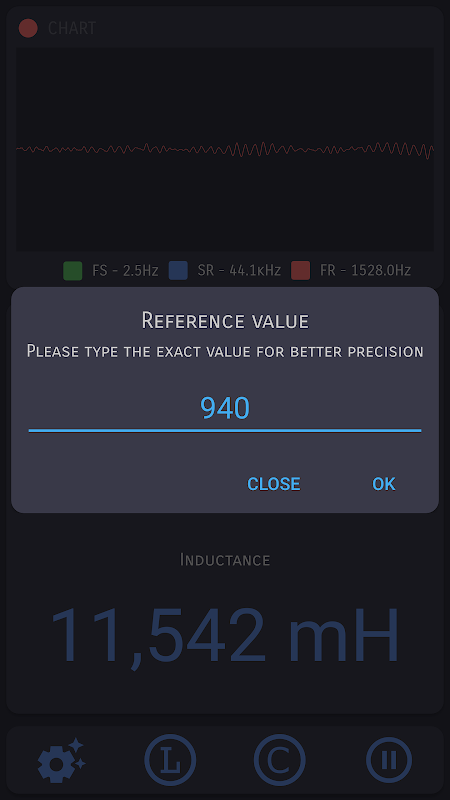

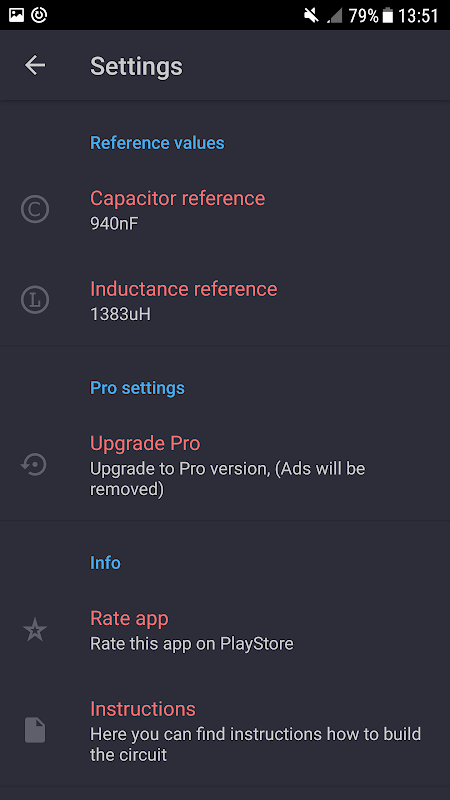

Sekiranya anda memerlukan meter LC yang murah dan senang dibina, aplikasi ini adalah penyelesaian yang baik untuk anda. Anda juga boleh meningkatkan litar dengan menambahkan kapasitor nilai rujukan yang berbeza.

Komponen yang anda perlukan untuk membina litar:

1 - Kapasitor C1, C2, C3, C4 - 470nF

2 - Kearuhan 10mH

3 - Transistor Q1, Q2 - BC557

4 - Rintangan R1 - 10K

5 - Rintangan R2 - 100

6 - Rintangan R3 - 220K

7 - Rintangan R4 - 5.1K

8 - Tukar (3 pin)

8 - Buzzer

Anda boleh mendapatkan lebih banyak maklumat mengenai meter induktansi ini - pencari resonans di laman web saya!
