arduino_bt_pcs

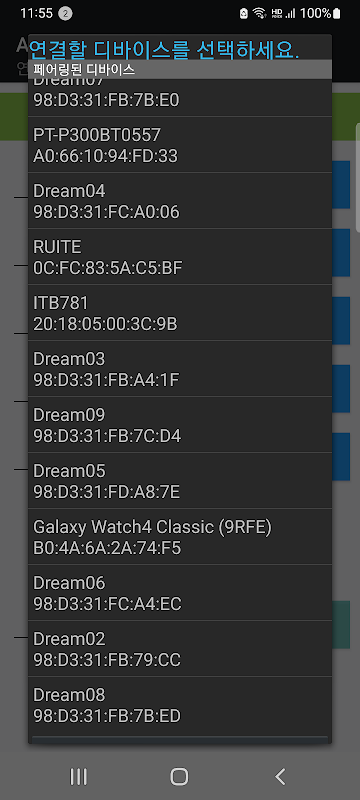

Pasang modul Bluetooth di papan Arduino, sambungkan komunikasi Bluetooth antara ponsel dan Arduino dengan mengoperasikan aplikasi ini di ponsel, lalu tekan berbagai tombol yang disediakan di ponsel untuk mengenali penekanan tombol pada Arduino dan melakukan operasi yang diinginkan. aplikasi yang memungkinkan Anda

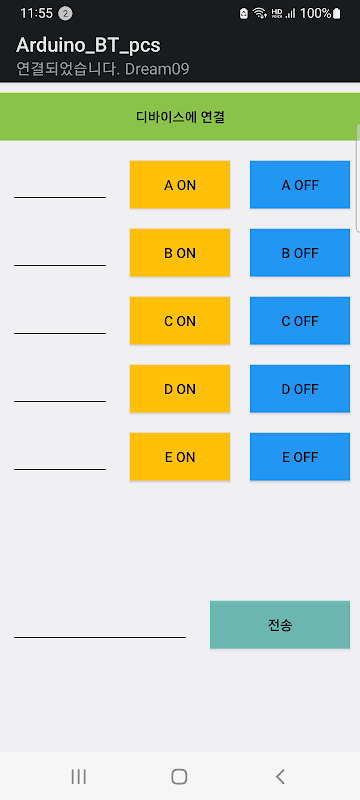

- Tombol tunggal: 10 (2 masing-masing dapat digabungkan berpasangan untuk mengontrol 5 jenis status ON/OFF)

- Jendela input angka dan alfabet dan tombol kirim untuk mengirimkannya ke Arduino

(Tersedia untuk kontrol kecepatan dengan angka, dll. String dan string numerik tersedia)

(Data dikirim ke Arduino ketika setiap tombol ditekan)

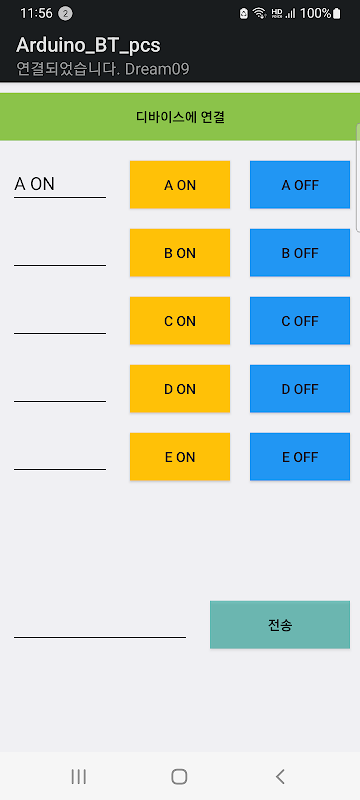

Sebuah tombol ON: a. Tombol MATI: A.

B tombol ON: b. B tombol MATI: B.

C tombol ON: c. C tombol MATI: C.

D Tombol ON : d. D Tombol MATI : D.

E tombol ON: e. E Tombol MATI: E.

Tombol Kirim: Menambahkan . ke karakter/string numerik yang dimasukkan di sebelah kiri

* .yang ditambahkan di akhir diperlakukan sebagai akhir transmisi dalam program Arduino.

(Contoh program di Arduino)

LED yang terhubung ke port digital 5 Arduino berkedip dengan tombol A ON dan A OFF.

Sertakan SoftwareSerial.h di awal.

Perangkat LunakSerial BT(2, 3); // Arduino D2 (RX) terhubung ke pin 2 (TX) dari modul Bluetooth,

// Arduino D3 (TX) terhubung ke pin 1 (RX) dari modul Bluetooth

char inData[10];

int led1 = 5;

int i=0;

batalkan pengaturan() {

Serial.begin(9600); // untuk uno 9600

BT.mulai (9600); // untuk uno 9600

untuk(int i=0; i<5; i++){

pinMode(5+i, OUTPUT);

digitalWrite(5+i, RENDAH);

}

}

lingkaran kosong() {

sementara (BT.available() > 0)

{

char diterima = BT.read(); // baca 1 byte

inData[i++] = diterima;

jika (diterima == '.')

{

Serial.print(inData);

inData[i] = '\0'; // Hapus buffer yang diterima

saya = 0;

}

}

// LED1 hidup/mati

if(strcmp(inData,"a.")==0)

{

digitalWrite(led1, TINGGI);

}

if(strcmp(inData,"A.")==0)

{

digitalWrite(led1, RENDAH);

}

}
