arduino_bt_pcs

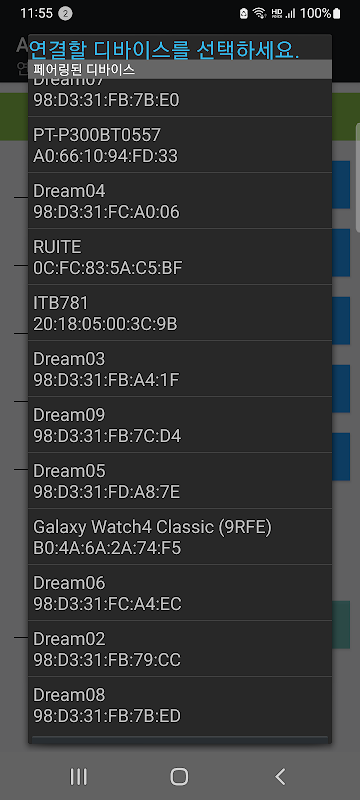

Gắn mô-đun Bluetooth trên bảng Arduino, kết nối giao tiếp Bluetooth giữa điện thoại di động và Arduino bằng cách vận hành ứng dụng này trên điện thoại di động, sau đó nhấn các nút khác nhau được cung cấp trong điện thoại di động để nhận ra các lần nhấn nút trên Arduino và thực hiện hoạt động mong muốn. ứng dụng cho phép bạn

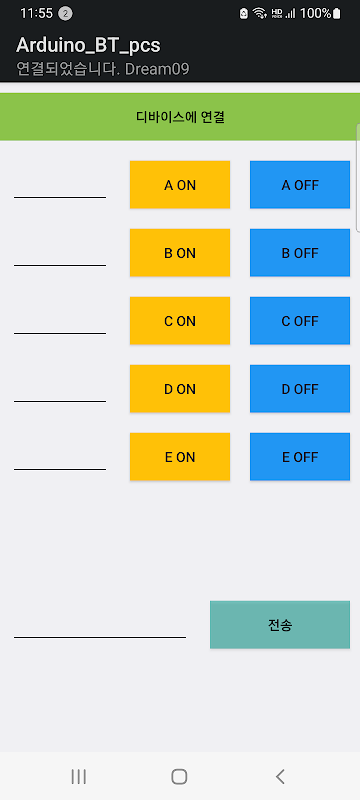

- Nút đơn: 10 (mỗi nút có thể kết hợp thành cặp để điều khiển 5 loại trạng thái BẬT / TẮT)

- Cửa sổ nhập số và bảng chữ cái và nút gửi để gửi nó đến Arduino

(Có sẵn để kiểm soát tốc độ với số, v.v. Có sẵn chuỗi và chuỗi số)

(Dữ liệu được truyền tới Arduino khi mỗi nút được nhấn)

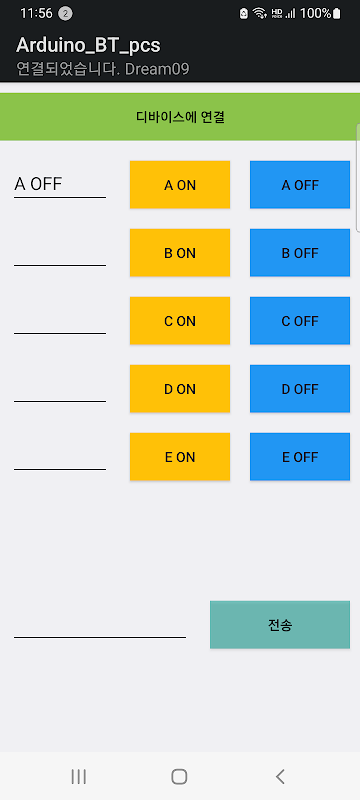

Nút BẬT: a. Nút TẮT: A.

B Nút BẬT: b. B Nút TẮT: B.

C Nút BẬT: c. C Nút TẮT: C.

D Nút BẬT: d. D Nút TẮT: D.

E Nút BẬT: e. Nút E TẮT: E.

Nút gửi: Đã thêm. Vào chuỗi ký tự / số được nhập ở bên trái

* Dấu. Được thêm vào cuối được coi là phần cuối của quá trình truyền trong chương trình Arduino.

(Ví dụ chương trình trong Arduino)

Đèn LED được kết nối với cổng kỹ thuật số 5 của Arduino nhấp nháy với các nút A BẬT và A TẮT.

Bao gồm SoftwareSerial.h ở đầu.

Phần mềm BT (2, 3); // Arduino D2 (RX) được kết nối với chân 2 (TX) của mô-đun Bluetooth,

// Arduino D3 (TX) được kết nối với chân 1 (RX) của mô-đun Bluetooth

char inData [10];

int led1 = 5;

int i = 0;

void setup () {

Serial.begin (9600); // cho chưa 9600

BT. Bắt đầu (9600); // cho chưa 9600

for (int i = 0; i <5; i ++) {

pinMode (5 + i, OUTPUT);

digitalWrite (5 + i, LOW);

}

}

void loop () {

trong khi (BT.available ()> 0)

{

char nhận được = BT.read (); // đọc 1 byte

inData [i ++] = đã nhận;

if (đã nhận == '.')

{

Serial.print (inData);

inData [i] = '\ 0'; // Xóa bộ đệm đã nhận

i = 0;

}

}

// LED1 bật / tắt

if (strcmp (inData, "a.") == 0)

{

digitalWrite (led1, HIGH);

}

if (strcmp (inData, "A.") == 0)

{

digitalWrite (led1, LOW);

}

}
