arduino_bt_pcs

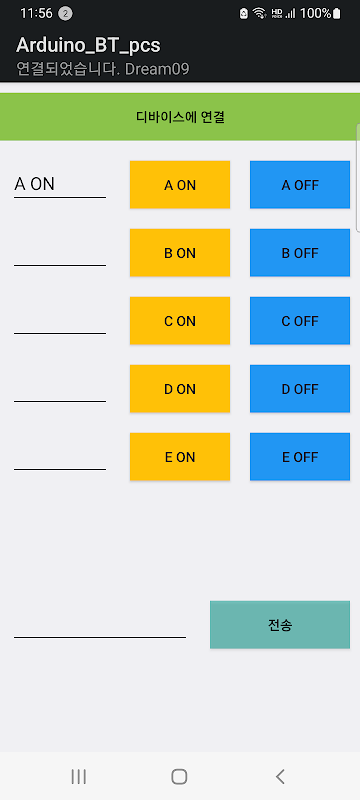

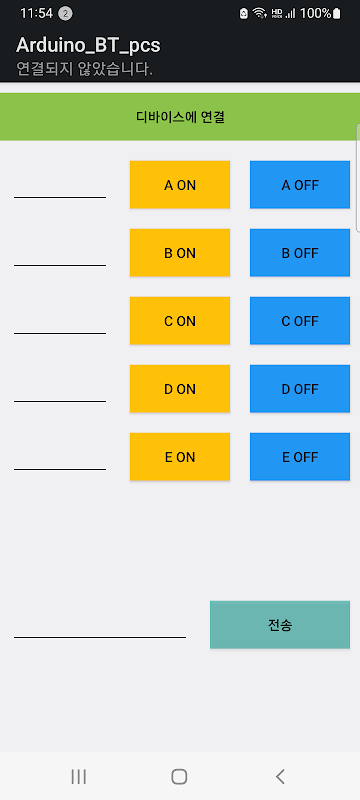

Montare il modulo Bluetooth sulla scheda Arduino, collegare la comunicazione Bluetooth tra il telefono cellulare e Arduino azionando questa app sul telefono cellulare, quindi premere i vari pulsanti forniti nel telefono cellulare per riconoscere le pressioni dei pulsanti su Arduino ed eseguire il operazione desiderata. app che ti consente

- Pulsante singolo: 10 (2 ciascuno può essere combinato in coppia per controllare 5 tipi di stati ON/OFF)

- Finestra di immissione del numero e dell'alfabeto e pulsante di invio per inviarlo ad Arduino

(Disponibile per il controllo della velocità con numeri, ecc. Sono disponibili stringhe e stringhe numeriche)

(Dati trasmessi ad Arduino quando viene premuto ogni pulsante)

Un pulsante ON: a. A Pulsante OFF: A.

B Pulsante ON: b. B Pulsante OFF: B.

C Pulsante ON: c. C Pulsante OFF: C.

D Pulsante ON : d. D Pulsante OFF : D.

E Pulsante ON: e. E Pulsante OFF: E.

Pulsante Invia: Aggiunto . al carattere/stringa numerica inserita a sinistra

* Il .aggiunto alla fine viene considerato come la fine della trasmissione nel programma Arduino.

(Esempio di programma in Arduino)

Il LED collegato alla porta digitale 5 di Arduino lampeggia con i pulsanti A ON e A OFF.

Includi SoftwareSerial.h all'inizio.

Software Serial BT(2, 3); // Arduino D2 (RX) è collegato al pin 2 (TX) del modulo Bluetooth,

// Arduino D3 (TX) è collegato al pin 1 (RX) del modulo Bluetooth

char inData[10];

int led1 = 5;

int i=0;

configurazione vuota() {

Serial.begin(9600); // per uno 9600

BT inizio (9600); // per uno 9600

for(int i=0; i<5; i++){

pinMode(5+i, USCITA);

digitalWrite(5+i, LOW);

}

}

ciclo vuoto() {

mentre (BT.disponibile() > 0)

{

carattere ricevuto = BT.read(); // legge 1 byte

inData[i++] = ricevuto;

se (ricevuto == '.')

{

Serial.print(inData);

inData[i] = '\0'; // Cancella il buffer ricevuto

io = 0;

}

}

// LED1 acceso/spento

if(strcmp(inData,"a.")==0)

{

digitalWrite(led1, HIGH);

}

if(strcmp(inData,"A.")==0)

{

digitalWrite(led1, LOW);

}

}
