arduino_bt_pcs

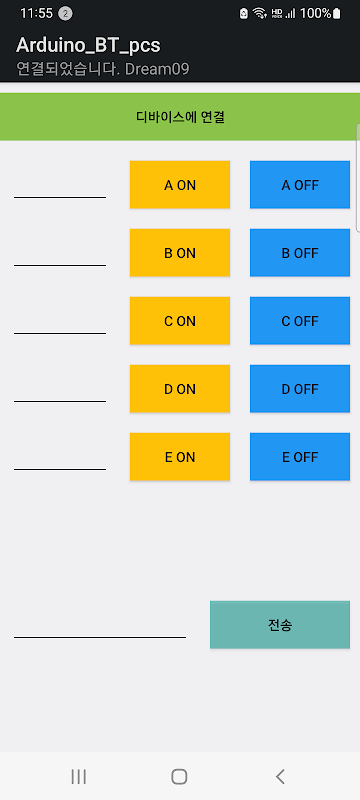

ติดตั้งโมดูล Bluetooth บนบอร์ด Arduino เชื่อมต่อการสื่อสาร Bluetooth ระหว่างโทรศัพท์มือถือกับ Arduino โดยใช้งานแอปนี้บนโทรศัพท์มือถือ จากนั้นกดปุ่มต่างๆ ที่ให้มาในโทรศัพท์มือถือเพื่อรับรู้การกดปุ่มบน Arduino และดำเนินการ การทำงานที่ต้องการ แอพที่ให้คุณ

- ปุ่มเดียว: 10 (แต่ละปุ่มสามารถรวมกันเป็นคู่เพื่อควบคุมสถานะเปิด/ปิด 5 ประเภท)

- หน้าต่างป้อนตัวเลขและตัวอักษร และส่งปุ่มเพื่อส่งไปยัง Arduino

(มีให้สำหรับการควบคุมความเร็วด้วยตัวเลข ฯลฯ มีสตริงและสตริงตัวเลข)

(ข้อมูลที่ส่งไปยัง Arduino เมื่อกดแต่ละปุ่ม)

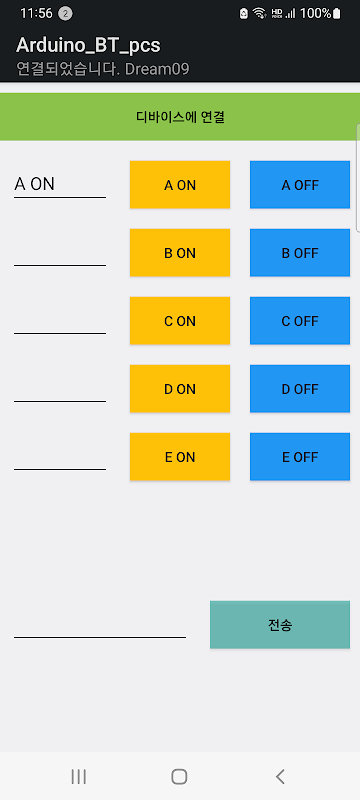

ปุ่ม ON: ปุ่มปิด: A.

B ปุ่ม ON: b. B ปุ่มปิด: B.

ปุ่ม C ON: ค. C ปุ่มปิด: C.

ปุ่ม D ON : d. D ปุ่ม OFF : D.

ปุ่ม E ON: e. ปุ่ม E OFF: E.

ปุ่มส่ง: เพิ่ม . ให้กับอักขระ/สตริงตัวเลขที่ป้อนทางด้านซ้าย

* . เพิ่มที่ส่วนท้ายจะถือเป็นจุดสิ้นสุดของการส่งสัญญาณในโปรแกรม Arduino

(ตัวอย่างโปรแกรมใน Arduino)

LED ที่เชื่อมต่อกับพอร์ตดิจิตอล 5 ของ Arduino จะกะพริบด้วยปุ่ม A ON และ A OFF

รวม SoftwareSerial.h ไว้ที่จุดเริ่มต้น

ซอฟต์แวร์Serial BT(2, 3); // Arduino D2 (RX) เชื่อมต่อกับพิน 2 (TX) ของโมดูล Bluetooth

// Arduino D3 (TX) เชื่อมต่อกับพิน 1 (RX) ของโมดูล Bluetooth

ถ่านในข้อมูล[10];

int led1 = 5;

int i=0;

การตั้งค่าเป็นโมฆะ () {

Serial.begin(9600); // สำหรับ uno 9600

BT. เริ่มต้น (9600); // สำหรับ uno 9600

สำหรับ (int i=0; i<5; i++){

โหมดพิน(5+i, เอาต์พุต);

digitalWrite(5+i, ต่ำ);

}

}

วงเป็นโมฆะ () {

ในขณะที่ (BT.available() > 0)

{

ถ่านที่ได้รับ = BT.read(); // อ่าน 1 ไบต์

inData[i++] = ได้รับ;

ถ้า (ได้รับ == '.')

{

Serial.print (inData);

inData[i] = '\0'; // ล้างบัฟเฟอร์ที่ได้รับ

ผม = 0;

}

}

// LED1 เปิด/ปิด

if(strcmp(inData,"a.")==0)

{

digitalWrite (led1, สูง);

}

if(strcmp(inData,"A")==0)

{

digitalWrite (led1, ต่ำ);

}

}
