arduino_bt_pcs

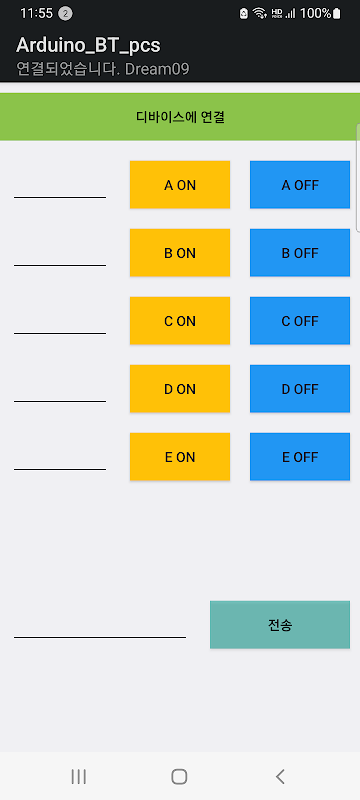

아두이노 보드에 블루투스 모듈을 장착하고, 휴대폰에서 본 앱을 작동시켜 휴대폰과 아두이노 간에 블루투스 통신을 연결시킨 다음, 휴대폰에 구비된 여러가지 버튼을 눌러서 그 버튼의 눌러짐을 아두이노에서 인식하여 원하는 동작을 시키도록 하는 앱

- 단일 버튼 : 10개 (2개씩 쌍으로 묶어 5가지의 ON/OFF 상태 제어도 가능)

- 숫자 및 알파벳 입력 창과 이것을 아두이노로 전송하는 전송 버튼

(숫자로 속도 제어 등에 이용 가능. 문자열 및 숫자열 가능)

(각 버튼을 눌렀을 때 아두이노에 전송되는 데이터)

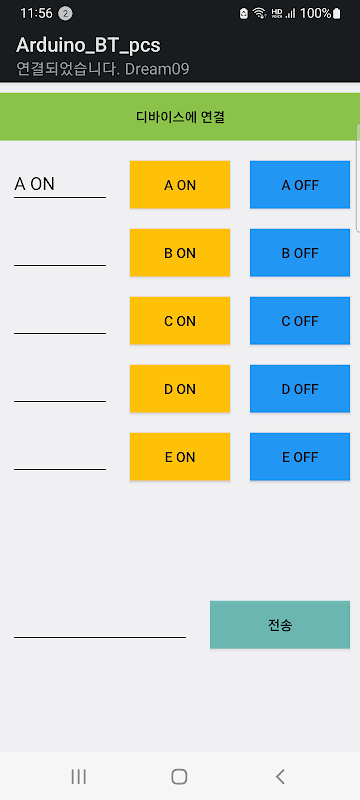

A ON 버튼 : a. A OFF 버튼 : A.

B ON 버튼 : b. B OFF 버튼 : B.

C ON 버튼 : c. C OFF 버튼 : C.

D ON 버튼 : d. D OFF 버튼 : D.

E ON 버튼 : e. E OFF 버튼 : E.

전송 버튼 : 왼쪽에 입력한 문자/숫자열에 .이 추가된것

* 끝에 추가되는 .을 아두이노 프로그램에서 전송의 끝으로 처리.

(아두이노에서의 프로그램 예)

아두이노의 디지털포트 5번에 연결된 LED를 A ON, A OFF 버튼으로 점멸시킴.

첫부분에 SoftwareSerial.h를 include 한다.

SoftwareSerial BT(2, 3); // 아두이노 D2(RX)는 블루투스모듈의 2번핀(TX)에,

// 아두이노 D3(TX)은 블루투스모듈의 1번핀(RX)에 연결

char inData[10];

int led1 = 5;

int i=0;

void setup() {

Serial.begin(9600); // for uno 9600

BT.begin(9600); // for uno 9600

for(int i=0; i<5; i++){

pinMode(5+i, OUTPUT);

digitalWrite(5+i, LOW);

}

}

void loop() {

while (BT.available() > 0)

{

char recieved = BT.read(); // read 1 byte

inData[i++] = recieved;

if (recieved == '.')

{

Serial.print(inData);

inData[i] = '\0'; // Clear recieved buffer

i = 0;

}

}

// LED1 on/off

if(strcmp(inData,"a.")==0)

{

digitalWrite(led1, HIGH);

}

if(strcmp(inData,"A.")==0)

{

digitalWrite(led1, LOW);

}

}

----

개발자 연락처 :

+821037569668
