Get Basics of VLSI Design Pro old version APK for Android
Lengkapi buku pegangan VLSI dengan diagram dan grafik
Aplikasi ini adalah buku pegangan lengkap VLSI dengan diagram dan grafik. Ini adalah bagian dari pendidikan teknik elektronik & komunikasi yang membawa topik penting, catatan, berita & blog tentang hal ini. Unduh Aplikasi sebagai panduan referensi cepat & ebook tentang hal ini elektronik & teknik komunikasi subjek.

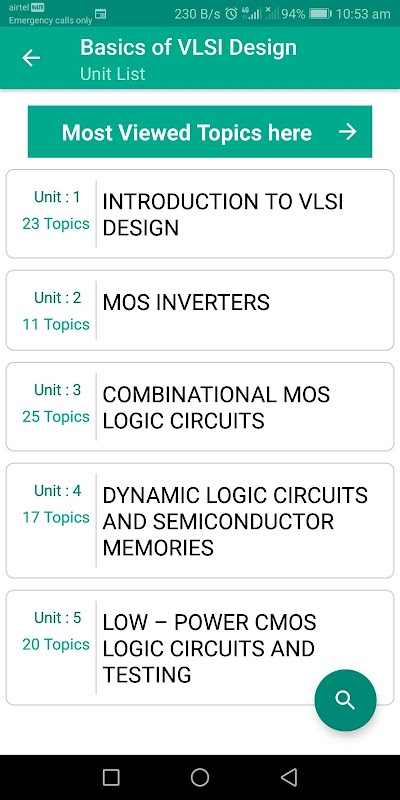

Aplikasi ini mencakup lebih dari 90 topik Desain VLSI secara detail. Topik-topik ini dibagi dalam 5 unit.
Anda dapat dengan mudah lulus dan berhasil dalam ujian atau wawancara Anda, aplikasi ini menyediakan revisi cepat dan referensi ke topik seperti kartu flash yang terperinci.
Setiap topik lengkap dengan diagram, persamaan, dan bentuk representasi grafis lainnya untuk memudahkan pemahaman. Beberapa topik yang Dicakup dalam aplikasi ini adalah:
1. Kenangan semikonduktor: Pendahuluan dan tipe
2. Memori Hanya Baca (ROM)
3. Tiga transistor DRAM cell
4. Satu transistor DRAM Cell
5. Memori flash
6. Rendah - Daya Sirkuit Logika CMOS: Pendahuluan
7. Desain inverter CMOS
8. Inverter MOS: pengantar untuk beralih karakteristik
9. Teknik Scan-Based
10. Teknik Built-In Self Test (BIST)
11. Historis prospektif Desain VLSI: Hukum Moore
12. Klasifikasi jenis sirkuit digital CMOS
13. Contoh Desain Sirkuit
14. Metodologi Desain VLSI

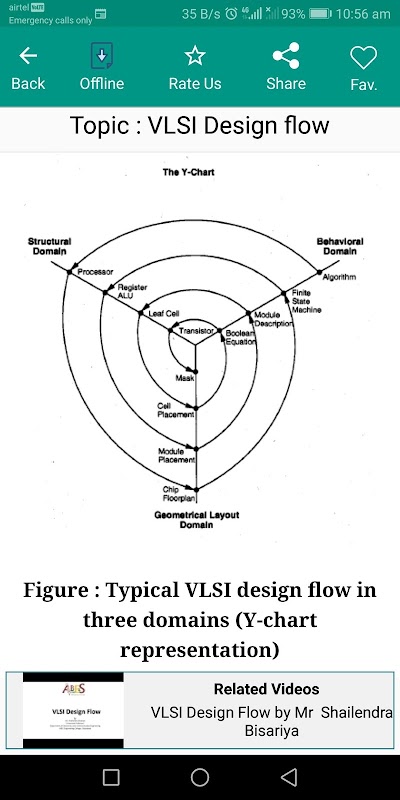

15. Aliran Desain VLSI
16. Hirarki Desain
17. Konsep keteraturan, modularitas dan lokalitas
18. Fabrikasi CMOS
19. Aliran Proses Fabrikasi: Langkah-Langkah Dasar
20. Fabrikasi transistor NMOS
21. Fabrikasi CMOS: proses p-well
22. Fabrikasi CMOS: proses n-well
23. Fabrikasi CMOS: proses bak kembar
24. Tongkat diagram dan desain tata letak topeng
25. MOS transistor: struktur fisik
26. Sistem MOS di bawah Bias Eksternal
27. Struktur dan operasi MOSFET
28. Tegangan ambang batas
29. Karakteristik tegangan arus MOSFET
30. Mosfet scaling
31. Pengaruh penskalaan
32. Efek Geometri Kecil
33. Kapasitansi MOS
34. MOS inverter
35. Karakteristik transfer tegangan (VTC) dari inverter MOS
36. Inverter dengan beban MOSFET tipe-n
37. Inverter beban resistif
38. Desain Inverter Beban-Pengurangan
39. Inverter CMOS
40. Penundaan definisi waktu
41. Perhitungan Waktu Delay
42. Desain Inverter dengan Penundaan Kendala: Contoh
43. Kombinasi Sirkuit Logika MOS: pengantar
44. Sirkuit Logika MOS dengan Beban nMOS Jumlah: Dua-Input NOR Gate
45. Sirkuit Logika MOS dengan Beban nMOS Depresi: Struktur NOR umum dengan banyak input
46. Sirkuit Logika MOS dengan Beban nMOS Jumlah: Analisis sementara gerbang NOR
47. Sirkuit Logika MOS dengan Beban nMOS yang Menipis: Gerbang NAND Dua-Input
48. MOS Logic Circuits with Depletion nMOS Loads: Generalized NAND structure dengan banyak input
49. MOS Logic Circuits with Depletion nMOS Loads: analisis Transien gerbang NAND
50. Sirkuit logika CMOS: Gerbang NOR2 (dua input NOR)
51. CMOS NAND2 (dua masukan NAND) gerbang
52. Tata letak Logika Gates CMOS Sederhana
53. Sirkuit Logika Kompleks
54. Logika Gates CMOS Kompleks
55. Tata Letak Logika Logika CMOS Kompleks
56. AOI dan OAI Gates
57. Pseudo-nMOS Gates
58. CMOS Full-Adder Circuit & membawa ripple adder
59. CMOS Transmission Gates (Lulus Gates)
60. Complementary Pass-Transistor Logic (CPL)
61. Sirkuit MOS berurutan MOS: Pengantar
62. Perilaku Elemen yang Dapat Dipakai
63. SR Latch Circuit
64. Clocked SR Latch
65. Clock JK Latch
66. Master-Slave Flip-Flop
67. CMOS D-Latch dan Edge-Triggered Flip-Flop
68. Dynamic Logic Circuits: Pendahuluan
69. Prinsip-Prinsip Dasar Sirkuit Transistor Lulus
Semua topik tidak terdaftar karena keterbatasan karakter yang ditetapkan oleh Play Store.
Perlu Android versi
4.0
Kategori
Laporkan
Last updated on Dec 4, 2018
Minor bug fixes and improvements. Install or update to the newest version to check it out!
Basics of VLSI Design Pro
1 by Engineering Apps
Dec 4, 2018
$1.49
