Basics of VLSI Design Pro

Manuale completo di VLSI con diagrammi e grafici

L'app è un manuale completo di VLSI con diagrammi e grafici. Fa parte dell'istruzione di ingegneria elettronica e delle comunicazioni che porta argomenti importanti, note, notizie e blog sull'argomento. Scarica l'app come guida di riferimento rapido e ebook su questo argomento di ingegneria elettronica e delle comunicazioni.

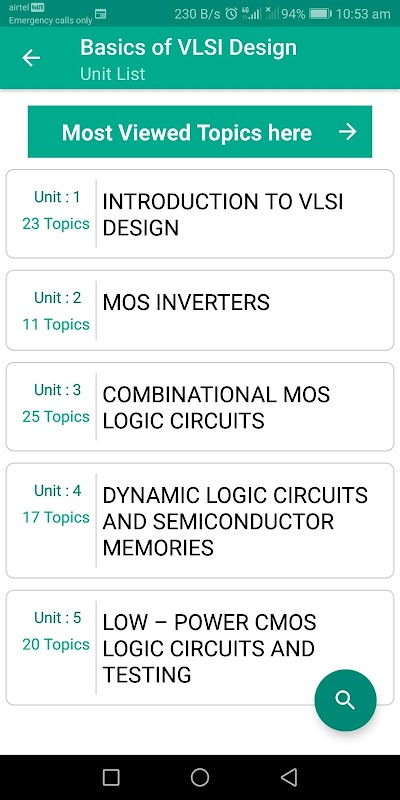

L'app copre più di 90 argomenti di VLSI Design in dettaglio. Questi argomenti sono divisi in 5 unità.

Puoi facilmente passare e superare gli esami o le interviste, l'app fornisce una revisione rapida e un riferimento agli argomenti come una scheda flash dettagliata.

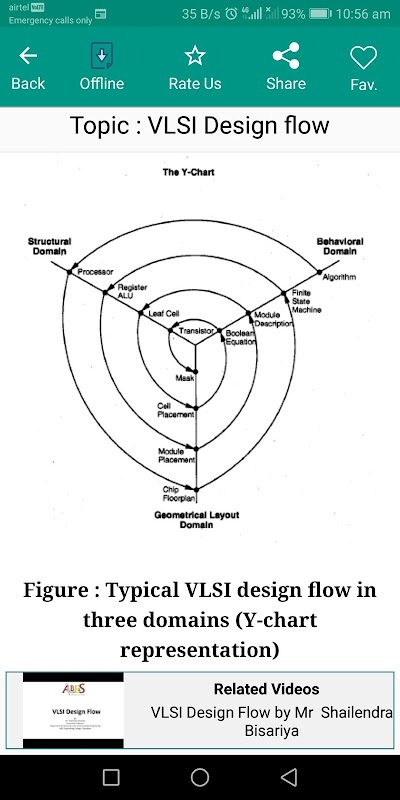

Ogni argomento è completo di diagrammi, equazioni e altre forme di rappresentazioni grafiche per una facile comprensione. Alcuni argomenti trattati in questa applicazione sono:

1. Memorie a semiconduttore: Introduzione e tipi

2. Memoria di sola lettura (ROM)

3. Tre celle DRAM a transistor

4. Una cella DRAM a transistor

5. Memoria flash

6. Circuiti logici CMOS a bassa potenza: Introduzione

7. Progettazione di inverter CMOS

8. Inverter MOS: introduzione alle caratteristiche di commutazione

9. Tecniche basate su scansione

10. Tecniche di autotest incorporate (BIST)

11. Prospettive storiche del VLSI Design: la legge di Moore

12. Classificazione dei tipi di circuiti digitali CMOS

13. Esempio di disegno di un circuito

14. Metodologie di progettazione VLSI

15. Flusso di progettazione VLSI

16. Progettazione gerarchia

17. Concetto di regolarità, modularità e località

18. Fabbricazione di CMOS

19. Flusso del processo di fabbricazione: passaggi di base

20. Realizzazione del transistor nMOS

21. Fabbricazione di CMOS: processo p-well

22. Fabbricazione di CMOS: processo n-well

23. Fabbricazione di CMOS: processo a doppia vasca

24. Schemi stilizzati e design della maschera

25. Transistor MOS: struttura fisica

26. Il sistema MOS sotto polarizzazione esterna

27. Struttura e funzionamento del MOSFET

28. La tensione di soglia

29. Caratteristiche della tensione di corrente del MOSFET

30. Dimensionamento del Mosfet

31. Effetti del ridimensionamento

32. Piccoli effetti geometrici

33. Capacità del MOS

34. Inverter MOS

35. Caratteristiche di trasferimento di tensione (VTC) dell'inverter MOS

36. Inverter con carico MOSFET di tipo n

37. Inverter di carico resistivo

38. Progettazione di inverter a carico di svuotamento

39. Inverter CMOS

40. Definizioni del tempo di ritardo

41. Calcolo dei tempi di ritardo

42. Progetto inverter con vincoli di ritardo: esempio

43. Combinational MOS Logic Circuits: introduzione

44. Circuiti MOS Logic con esaurimento Carichi nMOS: porta NOR a due ingressi

45. Circuiti MOS Logic con esaurimento Carichi nMOS: struttura NOR generalizzata con più ingressi

46. ​​Circuiti MOS Logic con esaurimento Carichi nMOS: analisi transitoria del gate NOR

47. Circuiti MOS Logic con esaurimento Carichi nMOS: porta NAND a due ingressi

48. Circuiti MOS Logic con esaurimento Carichi nMOS: struttura NAND generalizzata con più ingressi

49. Circuiti MOS Logic con carico nMOS di esaurimento: analisi transitoria del gate NAND

50. Circuiti logici CMOS: porta NOR2 (due ingressi NOR)

51. Porta CMOS NAND2 (due ingressi NAND)

52. Layout di semplici porte logiche CMOS

53. Circuiti logici complessi

54. Logiche CMOS complesse

55. Layout di porte logiche CMOS complesse

56. Porte AOI e OAI

57. Porte Pseudo-nMOS

58. Circuito Full-Adder CMOS e trasduttore sommatore carry

59. Porte di trasmissione CMOS (porte passate)

60. Complementary Pass-Transistor Logic (CPL)

61. Circuiti logici MOS sequenziali: Introduzione

62. Comportamento degli elementi bistabili

63. Il circuito SR Latch

64. Latch SR con clock

65. Chiavistello JK a orologio

66. Flip-flop Master-Slave

67. Flip-Flop CMOS D-Latch e Edge-Triggered

68. Circuiti logici dinamici: introduzione

69. Principi di base dei circuiti a transistor di passaggio

Tutti gli argomenti non sono elencati a causa dei limiti di caratteri impostati dal Play Store.
