control loop

अनुप्रयोग में एक PT2 ट्रैक एक पीआई नियंत्रक के साथ मृत समय से नियंत्रित किया जाता है। मानकों के साथ एक बोडे आरेख बनाई गई है, और, वैकल्पिक रूप से, एक सिमुलेशन समय क्षेत्र में किया जाता है।

टिप्पणी:

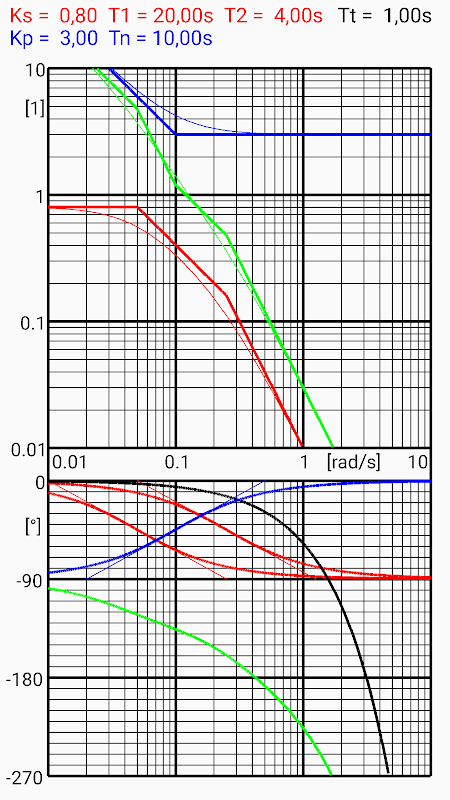

BODE: दिए गए मूल्यों के साथ एक बोडे साजिश तैयार की है।

नियंत्रण पथ PT2 लाल, मृत काला, पीआई नियंत्रक नीले, हरे खुले पाश

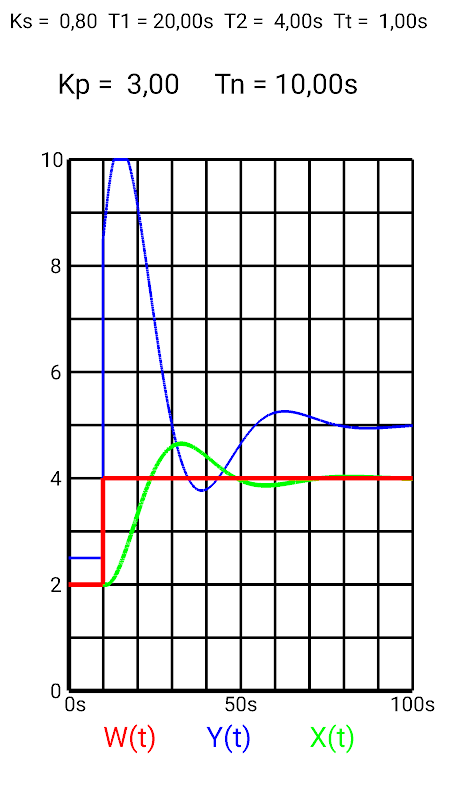

सिम: एक setpoint कदम का अनुकरण

संदर्भ चर लाल, नीले चालाकी चर, चर हरी नियंत्रित

छोड़ दिया है स्क्रीन में साफ कर लें ऊपर की तरफ 1.1 का एक पहलू से के.पी. बढ़ जाती है

बाएँ फलक में साफ कर लें नीचे 1.1 का एक पहलू से कम हो के.पी.

1.1 तमिलनाडु का एक पहलू से बढ़ जाती है ऊपर की ओर दाएँ फलक में साफ कर लें

सही स्क्रीन नीचे 1.1 तमिलनाडु के एक पहलू से कम में साफ कर लें

इन परिवर्तनों सिमुलेशन के भीतर ही प्रभावी हैं।

आरईएस: प्रारंभिक मान पर रीसेट

गणना में जनरल सीमाएं:

T1min = T2min = Tnmin = 0.1s = 9.9s TTmax

अनुकरण में अतिरिक्त सीमाएं:

0.1 <= के.पी. <= 99.99 0.1s <= तमिलनाडु <= 99,99s एस> = 0.2
