Alignment Viewer

NRG Surveys Ltd

2021年08月06日

9
Android OS

このAlignment Viewerについて

幾何学的なアラインメント、点、線および断面を表示するためのユーティリティツール

[レガシーバージョン-更新されなくなりました]

Alignment Viewerで時間を節約–鉄道または道路の線形をインポートし、リアルタイムのチェーン/駅とオフセット位置情報を受け取ります。

高速道路や鉄道の建設/保守を支援するように設計されており、現場の問題や現場からの進捗状況を特定して報告するために、迅速かつ簡単な現場検査を実行します。チェーン/ステーションとオフセットで透かしを入れた写真は、レポートが迅速、正確、BIMに準拠していることを保証し、現代の土木技師に最適なアプリです。

幾何学的な線、点をインポートして表示し、提供された設計および地上レベルのデータから描画された断面を探索します。オプションのサイトシフトとスケールファクターを使用した数千の利用可能なグリッド変換に基づいて、測地WGS84 / ETRS89世界座標（緯度経度）とデカルト東経を変換します。

****アライメントビューアの機能****

AlignmentViewerが提供する機能の完全なリストを以下に示します。

**道路/鉄道の配置**

LandXML（.xml）またはNRG Alignment format（.nst）から線形をインポートします。

カーブ、スパイラル、クロソイド、放物線、および直線を組み込んだ道路とレールの線形をサポートします。

チェーン/ステーションとオフセットのリアルタイムの位置更新。

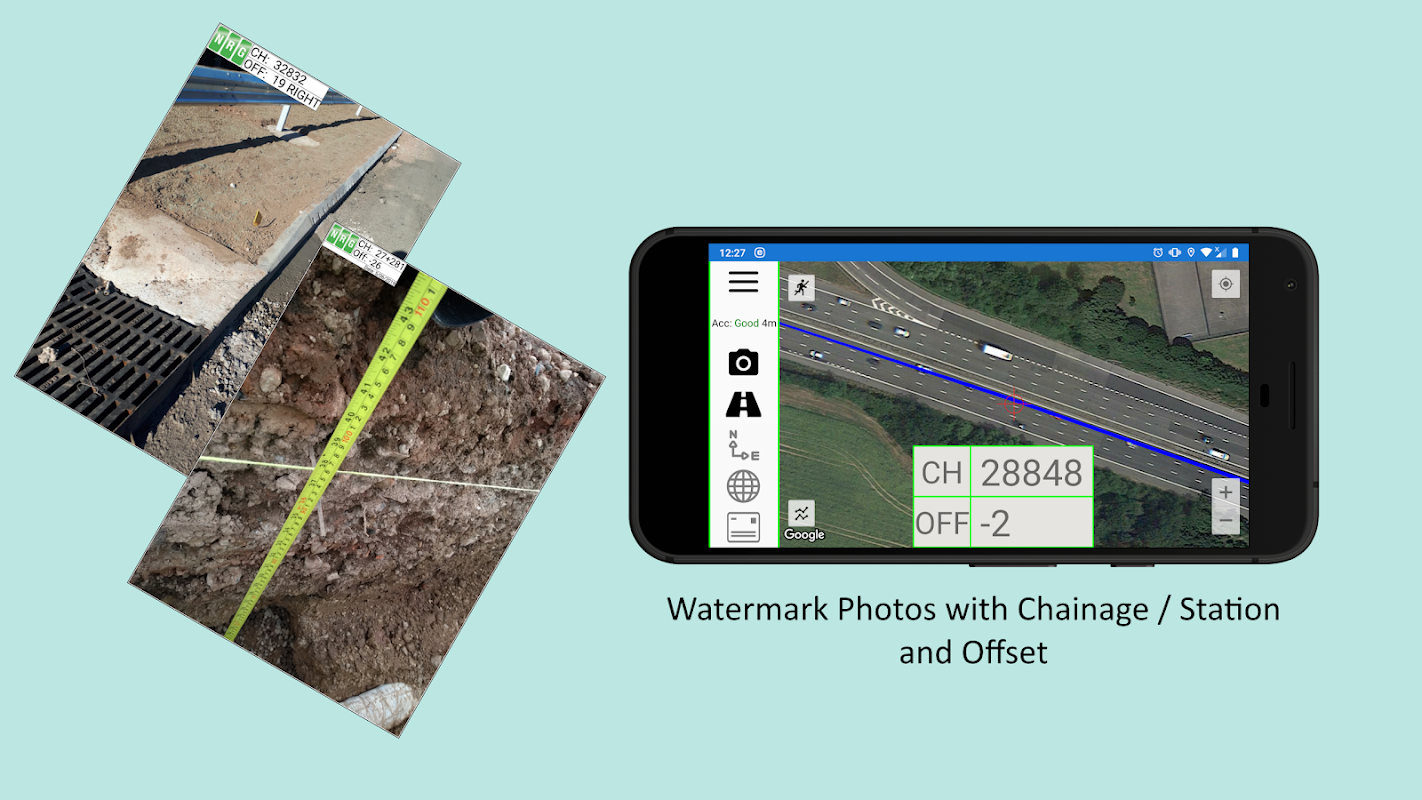

チェーン/ステーションとオフセットで透かしを写真に撮ります。

**幾何学的なピン/ポイント**

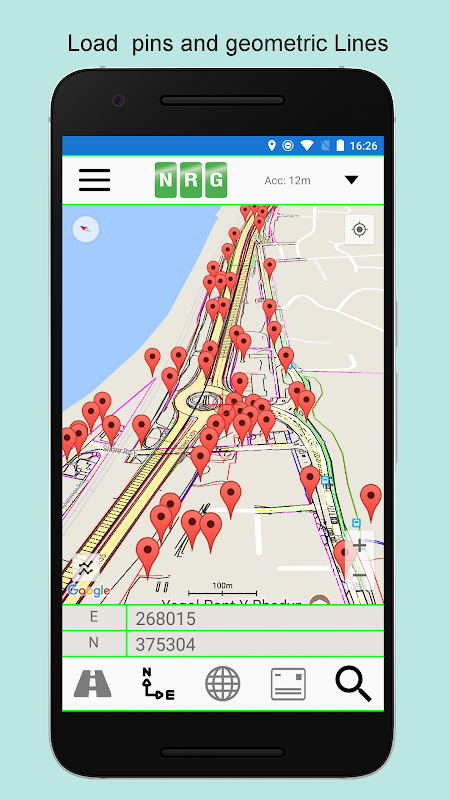

Google Earthファイル（.kml）、NRG Ground Plotファイル（.gpf）、ASCII / CSVファイル（.txt）からピンをインポートできます。

ピンは、測地、デカルト、または幾何学的な位置合わせ座標に基づいて手動で配置できます。

インポートされたピンの編集を可能にします。

新しいPINファイル（.kml、.gpf、または.txt）のエクスポートを許可します。

**幾何学的な線**

線はGoogleEarthファイル（.kml）からインポートできます。

線は、マップにロードするか、断面にロードするか、または両方にロードすることができます。

ラインファイルごとに断面表示色を選択できます。

一度に複数の行ファイルをロードするためのサポートを提供します。

**透かし入りの写真**

写真を撮ることができ、それから現在の場所のチェーン/ステーションとオフセットで透かしが入れられます。

**断面**

特定の幾何学的配置または見出しに垂直な断面を作成できます。

リアルタイムで断面が更新されます。

断面モードは、更新の一時停止、スケール/変換のロック、およびGoogleの地表標高データのインポートをサポートします。

**横長モード**

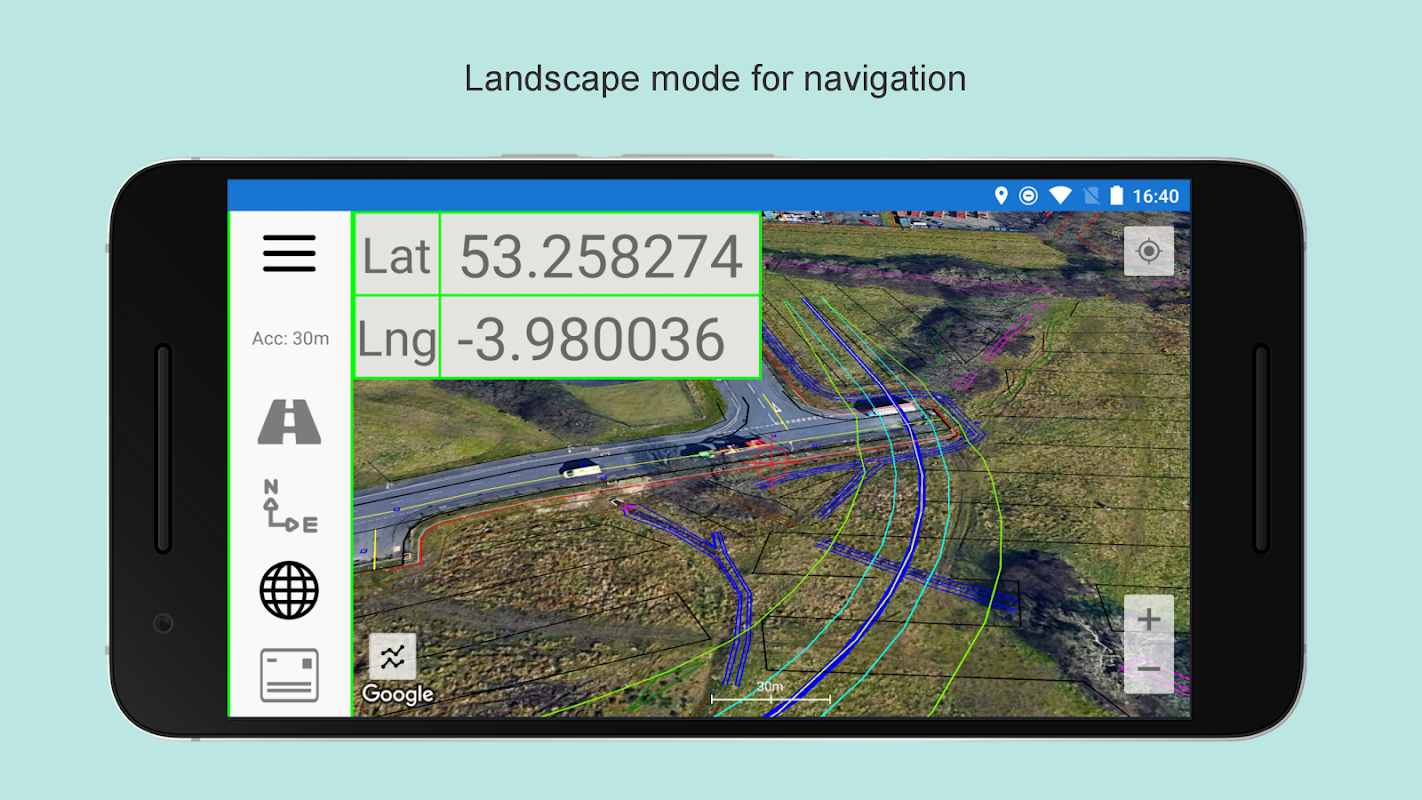

車両のダッシュボードに配置するのに最適NRGAlignmentViewerランドスケープモードは、WGS84、デカルトEN、および幾何学的配置（チェーン/ステーション/メーター）座標に関して、デバイスの位置を明確かつリアルタイムで更新します。

****構成オプション****

Alignment Viewerは、アプリを好みに合わせて調整できるようにする構成オプションの広範なリストを提供します。

**幾何学的配置構成オプション**

オフセット表示構成：-/+または左/右。

位置合わせ距離：Chainage / Station/Meterage。

配置フォーマット10000/10+000/100 + 00

Alignment/ENの小数点以下の桁数が表示されます。

**マップ構成オプション**

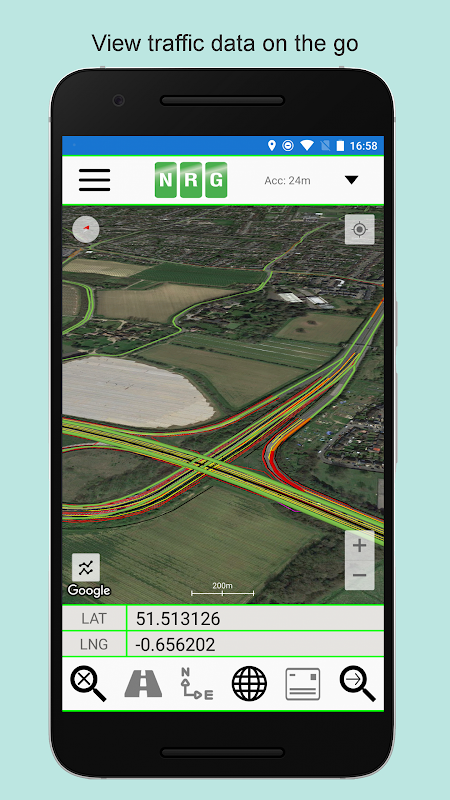

トラフィック表示。

ストリート、サテライト、およびハイブリッドマップタイプ。

十字線。

マップスケールバー。

測定単位：インペリアル/メートル法。

**断面構成オプション**

断面の中心：中点またはユーザー定義のオフセット。

ユーザー定義のスケール断面/断面距離。

垂直方向の誇張。

Google標高セグメント距離

スケールバーを有効/無効にします。

**透かし入りの写真設定オプション**

透かしの位置

透かしサイズ

道路/鉄道の線形名を表示する

GPSの精度を表示する

日付を表示

ショータイム

**マニュアル**

NRG Alignment Viewerのマニュアルは、http：//www.nrgsurveys.co.uk/downloads/alignmentviewer.pdfにあります。

NRG Alignment Viewerを最大限に活用するには、新規ユーザーがマニュアルを参照することを強くお勧めします。

タグ：GPS、道路線形、鉄道線形、WGS84、ETRS89、OSGB36、土木工学、高速道路のメンテナンス、測量、断面図、道路建設、連鎖、駅。
