このLiving Psychrometricsについて
乾湿測定図が空気処理問題の解決にどのように役立つかを示します
:
1. 空気処理
与えられた外気を、必要な設計空気に変換する方法を計算します。計算には、与えられた顕熱係数による冷却、除湿、加熱、加湿(断熱または蒸気)の手順が含まれます。与えられた空気条件と必要な空気条件によっては、これらの手順の一部が不要な場合があります。

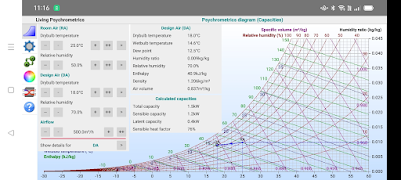

2. 能力
与えられた量の空気(例:室内の空気)を冷却または加熱するために必要な能力を計算します。
3. 熱交換器
暖かい室内空気が冷たい外気を加熱し、それを新鮮な空気として室内に供給する前に、どれだけ加熱するかを計算します。熱交換器は外気を加熱すると同時に室内空気を冷却するため、結露が発生する可能性があります。外気が冷たすぎる場合は、結露を防ぐために電気ヒーターの寸法を計算します。
4. キャブレターの着氷
温度と露点温度が与えられた場合、航空機のキャブレターの着氷の可能性を計算します。危険区域を図にグラフィカルに表示します。
これらの4つの計算結果は、パネルに表示されるだけでなく、グラフ形式でも表示されます。3種類のグラフから選択できます。
1. 乾湿計図
これは、さまざまな種類の空気特性を1つのグラフにまとめた、典型的なグラフです。ASHRAEなどの空気処理に関する標準的な書籍に詳細な説明が記載されています。このグラフには、温度、湿度、相対湿度、エンタルピー、比容積の等高線が表示されます。
2. モリエ図
これはおそらく空気特性を表す最も古いグラフで、発明者であるリチャード・モリエ(1863-1935)にちなんで名付けられました。モリエ図から乾湿計図を作成するには、縦軸を入れ替え、90°回転させます。
モリエ図は東ヨーロッパとドイツで広く使用されており、乾湿計図と同じ線が表示されます。
3. 露点図
このグラフは気象学者とパイロット向けです。気温、露点、相対湿度などの重要な気象データを簡単に読み取ることができます。ただし、この図には他の2つの図と同じ定数線が表示されています。興味深いことに、他の2つの図では直線が曲線になり、この図では曲線が直線になっています。
機能
- 乾球温度、湿球温度、湿度比、相対湿度、エンタルピー、比容積、湿潤空気密度の2つの空気特性を選択して点を定義します。
- キーボードを使用してデータを入力するか、ボタンを使用して数値を増減できます。ボタンを使用すると、乾湿測定図にアニメーションを表示することもできます。

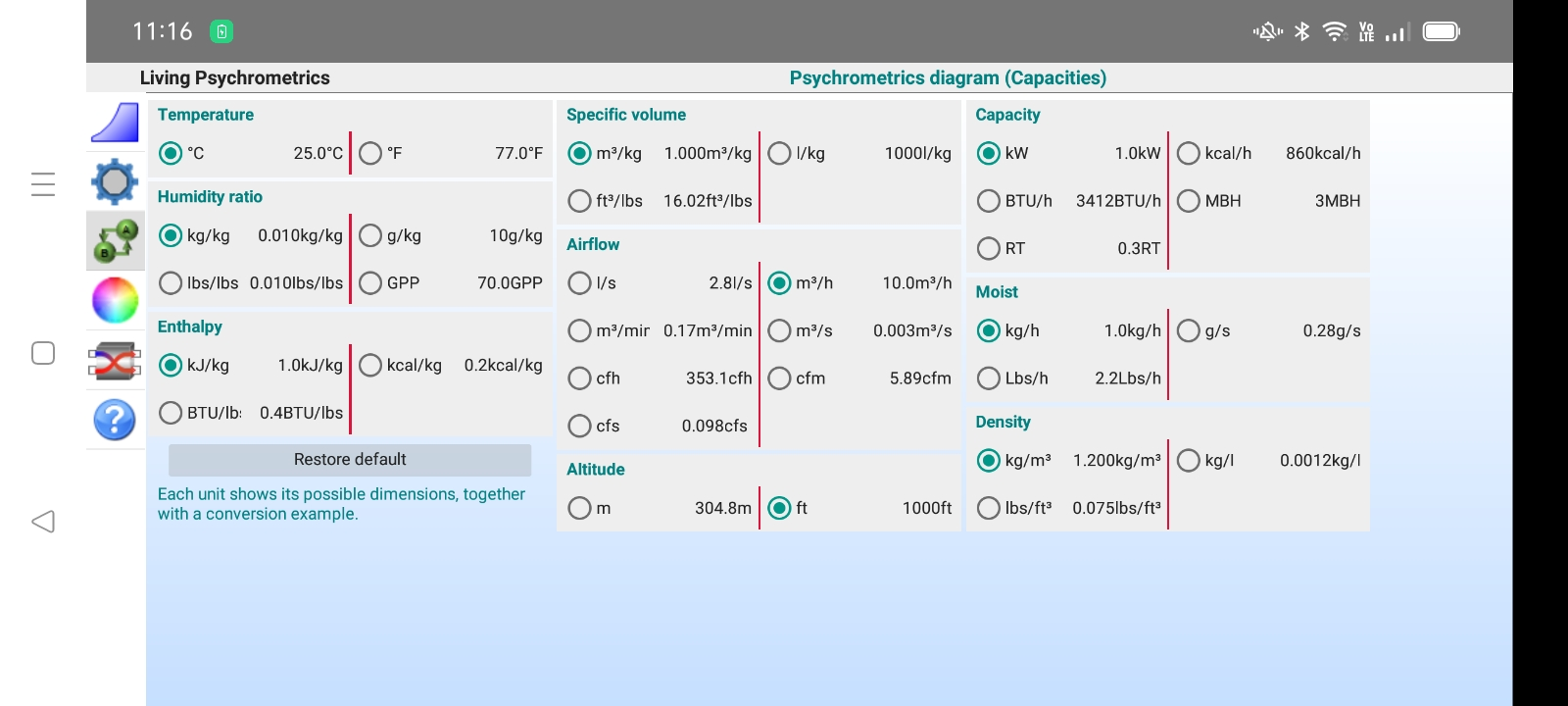

- 単位はメートル法とヤードポンド法から選択できます(例:°Cと°F、kWとBTU/h)。

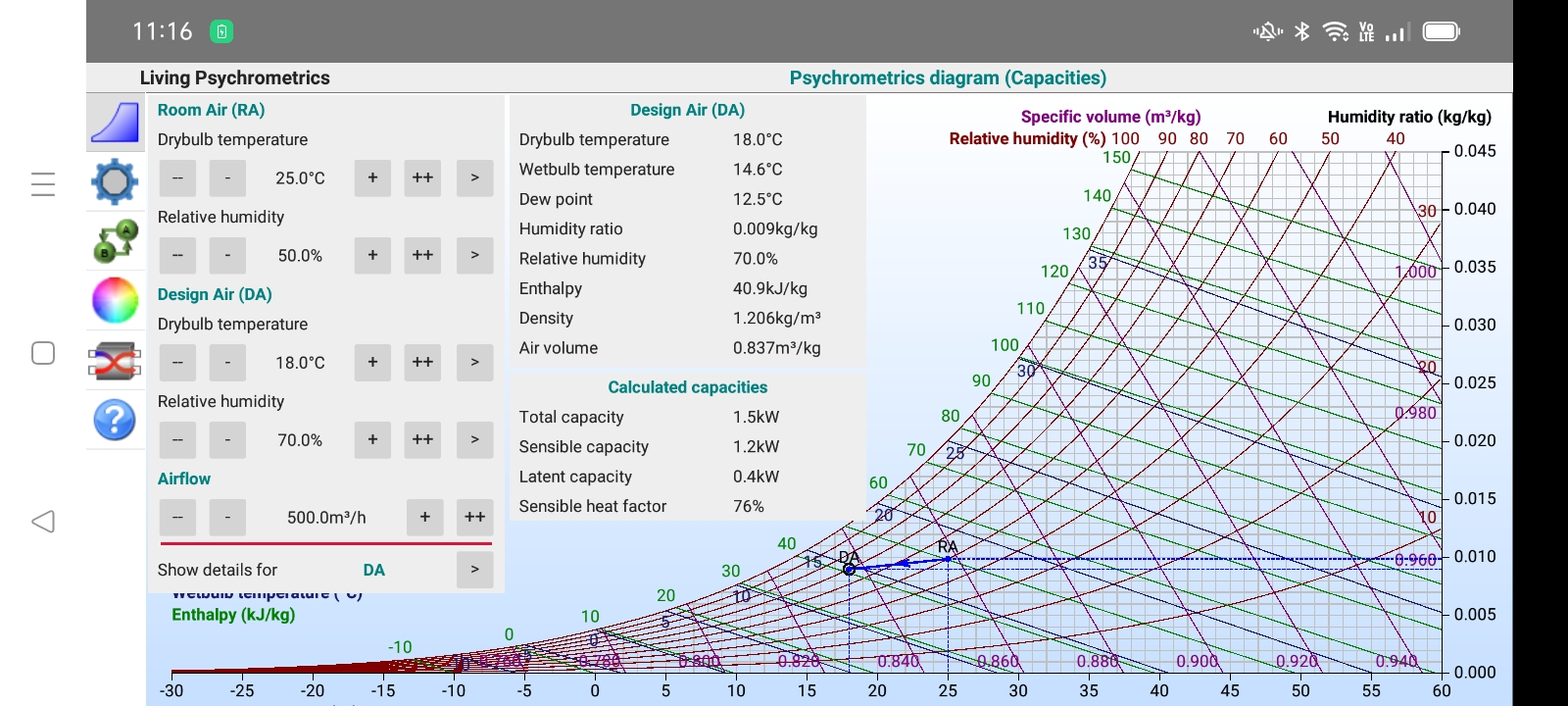

- 変化は図上で即座に確認でき、結果パネルには図上の点に関する詳細情報が表示されます。

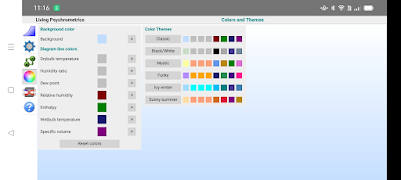

- 選択した乾湿測定図で一部の定数線を表示または非表示にして、図を簡素化できます。図の線と背景のグラデーションの色を定義できます。

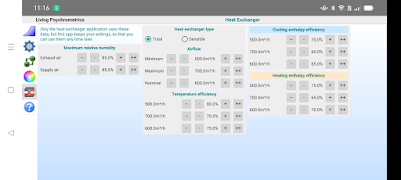

- 熱交換器の効率特性を定義し、プロフェッショナルな結果を提供します。
- 説明タブをタップすると、計算や図の簡単な説明が表示されます。
- ズームイン(2本指ジェスチャー)とパン(1本指ジェスチャー)で、図の一部を拡大・移動できます。
- アプリは最新の設定を保存し、その設定で起動します。画面を回転させると、ユーザーインターフェースも自動的に調整されます。
- 5つの言語(英語、フランス語、ドイツ語、スペイン語、オランダ語)に対応しており、設定で切り替えることができます。
- ライトテーマとダークテーマに対応しています。
