Living Psychrometrics

Ta aplikacja oferuje cztery różne obliczenia i pokazuje wyniki zarówno w okienku, jak i na diagramie psychrometrycznym:

1. Uzdatnianie powietrza

Oblicza sposób konwersji danego powietrza otoczenia na wymagane powietrze projektowe. Wymagane etapy to chłodzenie danym współczynnikiem ciepła jawnego, osuszanie, ogrzewanie i nawilżanie (adiabatyczne lub parowe). W zależności od danych i wymaganych warunków powietrza, niektóre z tych kroków mogą nie być potrzebne.

2. Możliwości

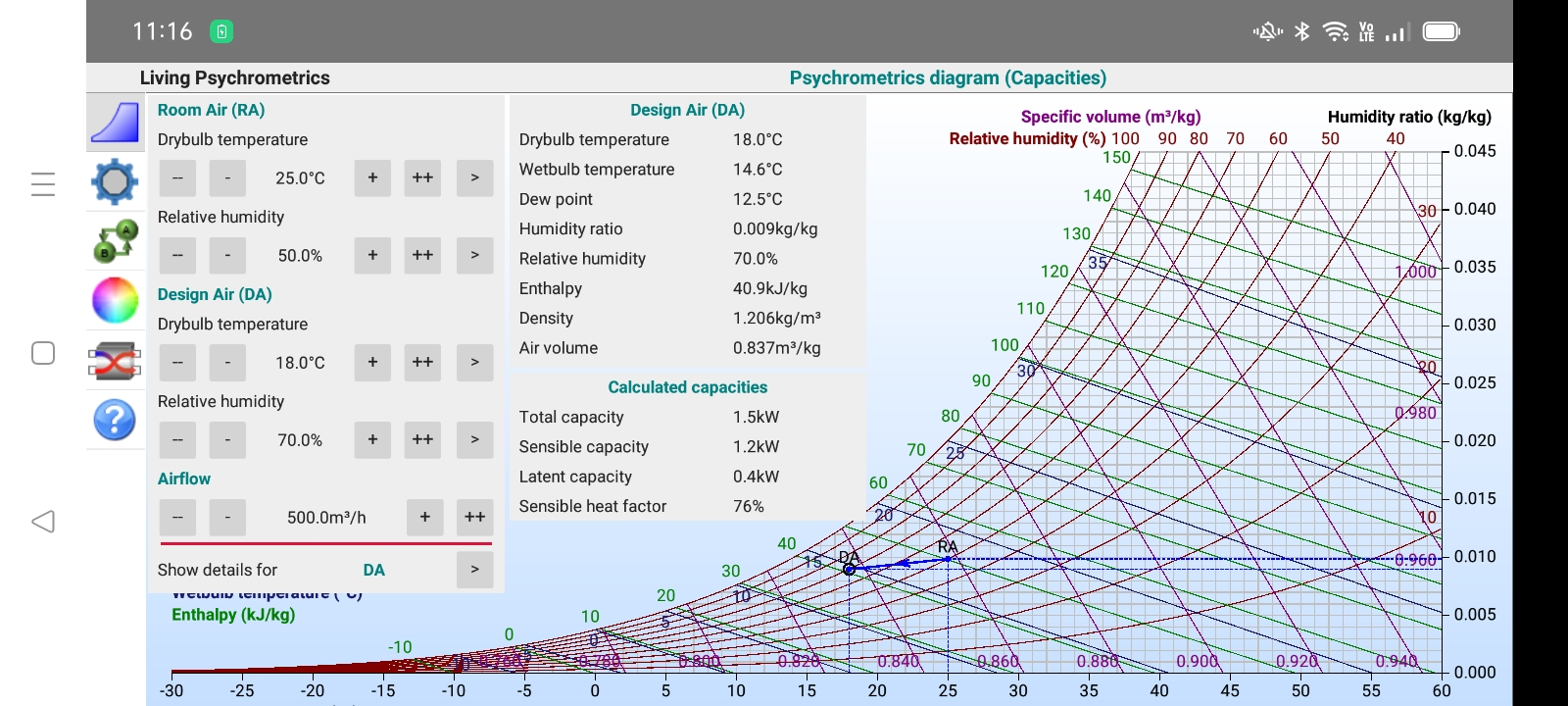

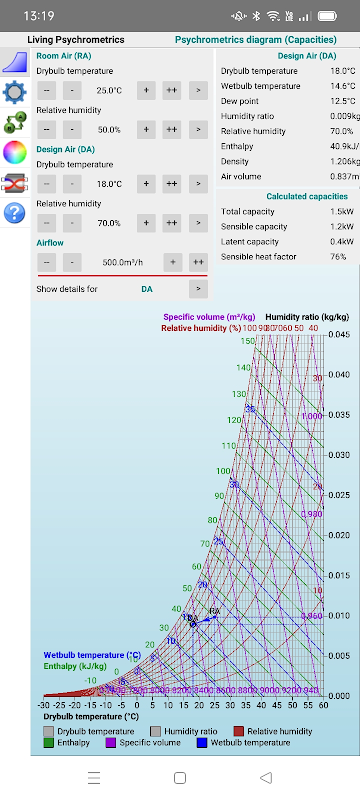

Oblicza wymaganą wydajność do schłodzenia lub podgrzania określonej ilości powietrza (np. powietrza w pomieszczeniu).

3. Wymiennik ciepła

Oblicza, w jaki sposób ciepłe powietrze w pomieszczeniu nagrzewa chłodne powietrze z otoczenia przed dostarczeniem go do pomieszczenia jako świeżego powietrza. Podczas podgrzewania powietrza otoczenia wymiennik ciepła schładza powietrze w pomieszczeniu, co może skutkować kondensacją. Gdy powietrze otoczenia byłoby zbyt zimne, obliczenia te wymiarują grzejnik elektryczny, aby zapobiec kondensacji.

4. Oblodzenie gaźnika

Biorąc pod uwagę temperaturę i temperaturę punktu rosy, oblicza prawdopodobieństwo oblodzenia gaźnika samolotu. Graficznie przedstawia niebezpieczne strefy na diagramie.

Te cztery obliczenia pokazują wyniki w okienku, ale także graficznie na diagramie. Do wyboru są trzy różne diagramy:

1. Psychrometryczny

Jest to klasyczny diagram przedstawiający różne rodzaje właściwości powietrza w jednym diagramie. Szczegółowe opisy można znaleźć w standardowych książkach dotyczących uzdatniania powietrza, takich jak ASHRAE. Ten wykres pokazuje linie stałej temperatury, stosunku wilgotności, wilgotności względnej, entalpii i objętości właściwej.

2. Molliera

Jest to prawdopodobnie najstarszy diagram przedstawiający właściwości powietrza i nazwany na cześć jego wynalazcy Richarda Molliera (1863-1935). Aby uzyskać diagram psychrometryczny z diagramu Molliera, zamień go wzdłuż osi pionowej i obróć o 90°.

Diagram Molliera jest intensywnie używany w Europie Wschodniej i Niemczech i pokazuje te same linie, co na diagramie psychrometrycznym.

3. Punkt rosy

Ten schemat przeznaczony jest dla meteorologów i pilotów. Łatwo można odczytać ważne dane pogodowe, takie jak temperatura, punkt rosy i wilgotność względna. Jednak ten diagram pokazuje te same stałe linie, jak w przypadku pozostałych dwóch. Co ciekawe, linie proste na pozostałych dwóch diagramach stają się liniami krzywymi w tym i odwrotnie.

Chociaż aplikacja działa na kilku urządzeniach z Androidem, najlepsze efekty daje na większym ekranie tabletu. Na mniejszych ekranach może być konieczne powiększenie (patrz poniżej).

Cechy

- Wybierz dwie właściwości powietrza, aby zdefiniować punkt: temperatura termometru suchego, temperatura termometru wilgotnego, stosunek wilgotności, wilgotność względna, entalpia, objętość właściwa i gęstość wilgotnego powietrza.

- Nie potrzeba klawiatury. Wprowadź dane za pomocą przycisków dla małych i dużych przyrostów wartości.

- Wybierz pomiędzy jednostkami metrycznymi lub imperialnymi, np. °C i °F lub kW i BTU/h.

- Zobacz natychmiastowe wyniki każdej zmiany na wykresach, a panel wyników pokazuje szczegółowe informacje o punkcie na wykresie.

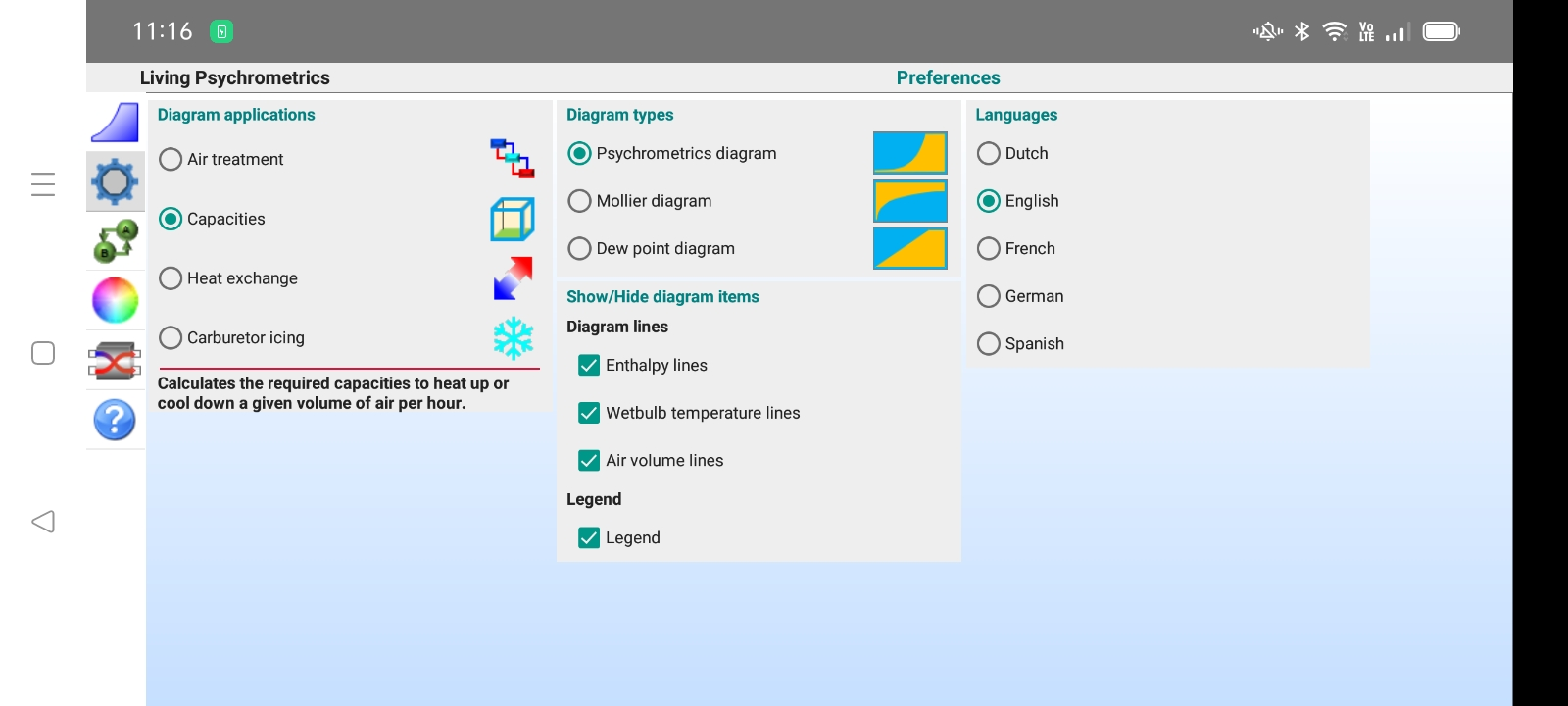

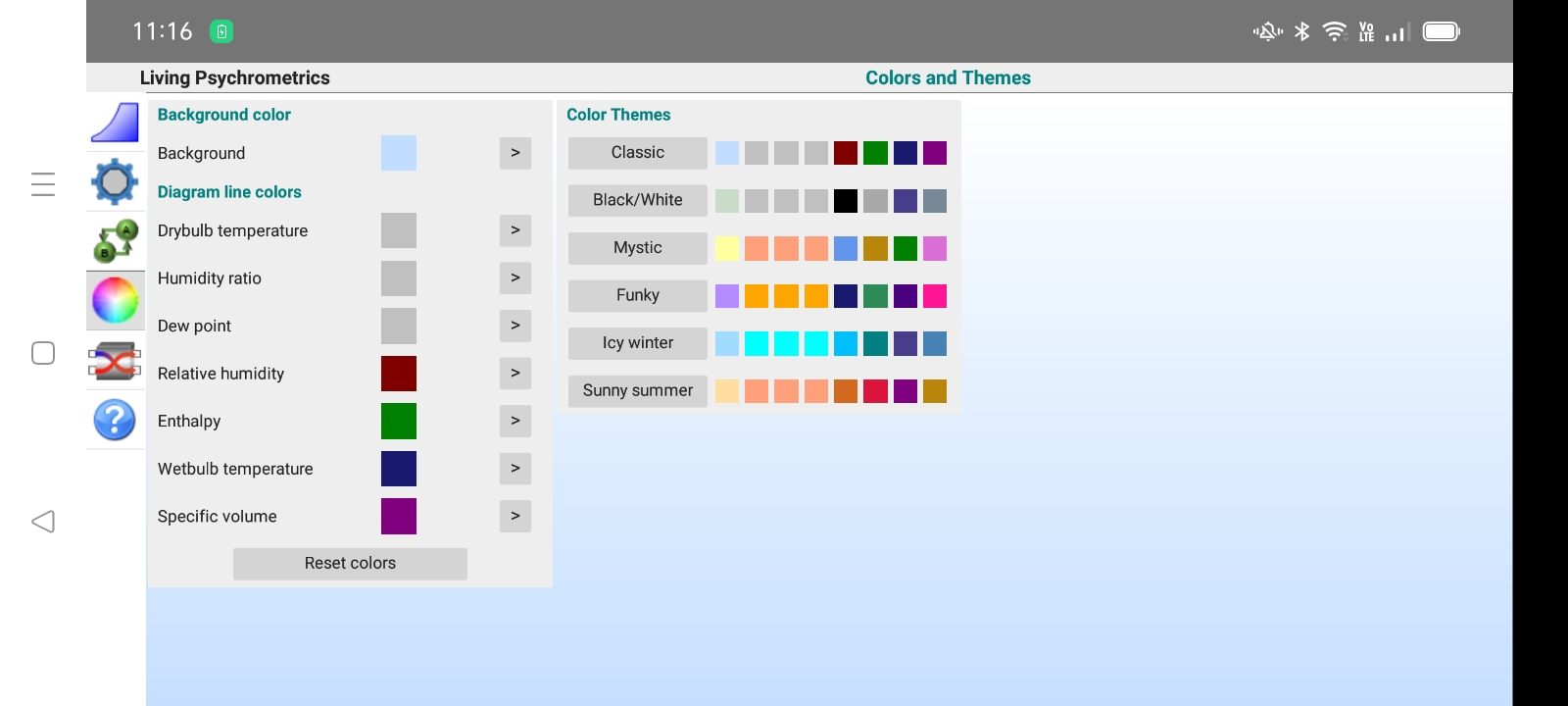

- Wybierz jeden z typów wykresów (Psychrometryczny, Mollier lub Punkt rosy) dla wyników graficznych. Ukryj kilka stałych linii na wybranym diagramie, aby go uprościć. Zdefiniuj kolory linii diagramu i gradientu tła.

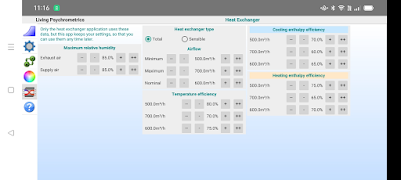

- Określ właściwości wydajności wymiennika ciepła, zapewniając profesjonalne wyniki.

- Dotknij zakładki wyjaśnij, aby uzyskać krótkie wyjaśnienie obliczeń lub diagramu.

- Powiększ (gest dwoma palcami) i przesuń (gest jednym palcem), aby powiększyć i przesunąć część diagramu.

- Aplikacja zapisuje najnowsze ustawienia i uruchamia się z tymi ustawieniami. Dostosowuje swój interfejs użytkownika podczas obracania ekranu.

- Obsługuje pięć języków (angielski, francuski, niemiecki, hiszpański i holenderski), które można ustawić w preferencjach.

- Obsługuje jasne i ciemne motywy.
