Living Psychrometrics

يقدم أربعة حسابات مختلفة على الرسم البياني psychrometric في التطبيق واحد

يقدم هذا التطبيق أربع عمليات حسابية مختلفة ويعرض النتائج في جزء واحد وعلى مخطط قياس نفسي:

1. معالجة الهواء

لحساب كيفية تحويل الهواء المحيط إلى هواء التصميم المطلوب. الخطوات المتبعة هي التبريد بعامل حرارة معقول ، وإزالة الرطوبة ، والتسخين ، والترطيب (ثابت الحرارة أو البخار). اعتمادًا على ظروف الهواء المحددة والمطلوبة ، قد لا تكون هناك حاجة إلى بعض هذه الخطوات.

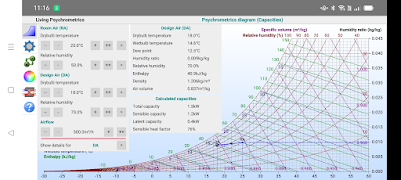

2. القدرات

تحسب السعة المطلوبة لتبريد أو تسخين كمية معينة من الهواء (مثل الهواء في غرفتك).

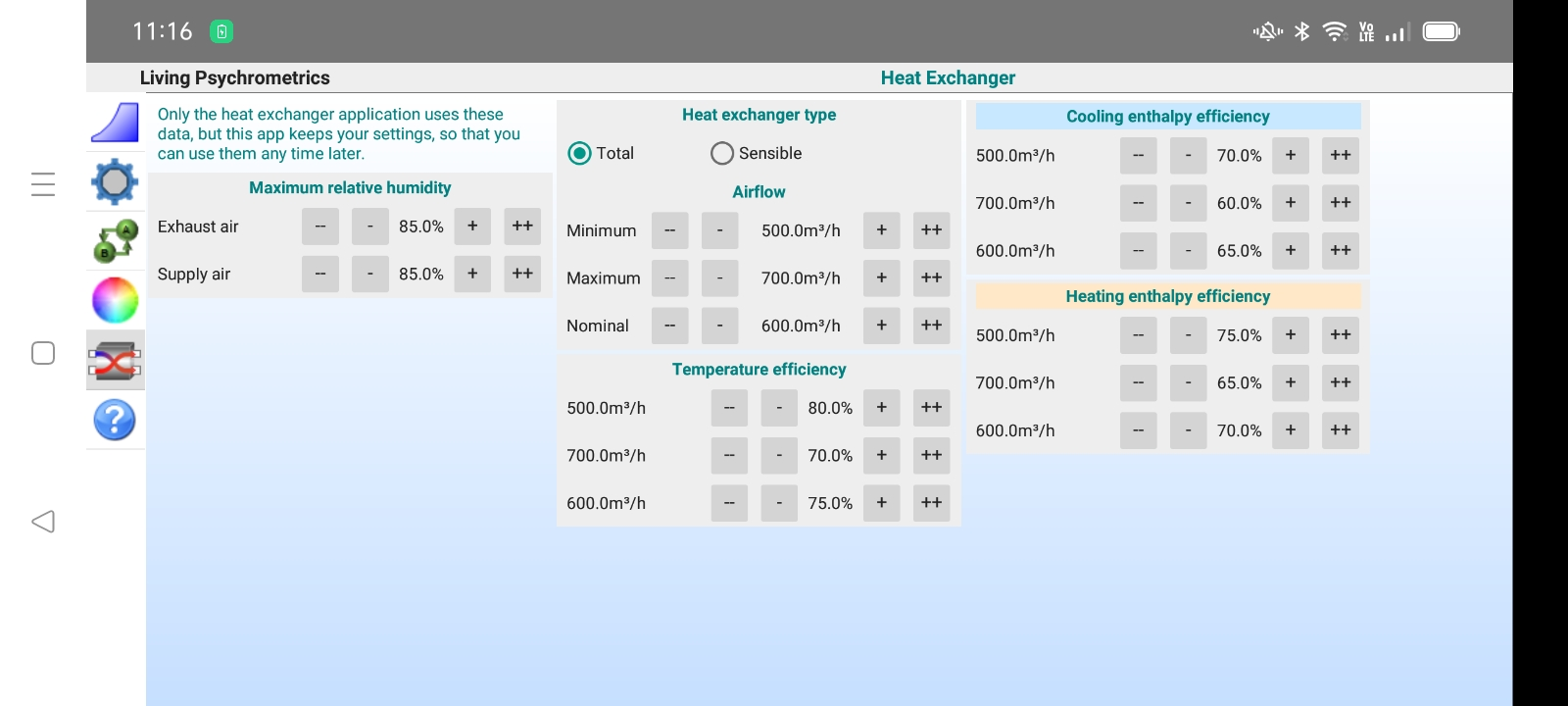

3. مبادل حراري

يحسب كيفية تسخين هواء الغرفة الدافئ للهواء المحيط البارد قبل تزويده بهواء نقي إلى الغرفة. أثناء تسخين الهواء المحيط ، يقوم المبادل الحراري بتبريد هواء الغرفة ، مما قد ينتج عنه تكاثف. عندما يكون الهواء المحيط باردًا جدًا ، فإن هذا الحساب يقيس السخان الكهربائي لمنع التكثيف.

4. المكربن ​​تثليج

بالنظر إلى درجة الحرارة ودرجة حرارة نقطة الندى ، يحسب احتمال الجليد في مكربن ​​الطائرة. يظهر بيانيا مناطق الخطر على الرسم التخطيطي.

تظهر هذه الحسابات الأربعة النتائج في جزء ، ولكن أيضًا في رسم تخطيطي بيانيًا. يمكنك الاختيار من بين ثلاثة مخططات مختلفة:

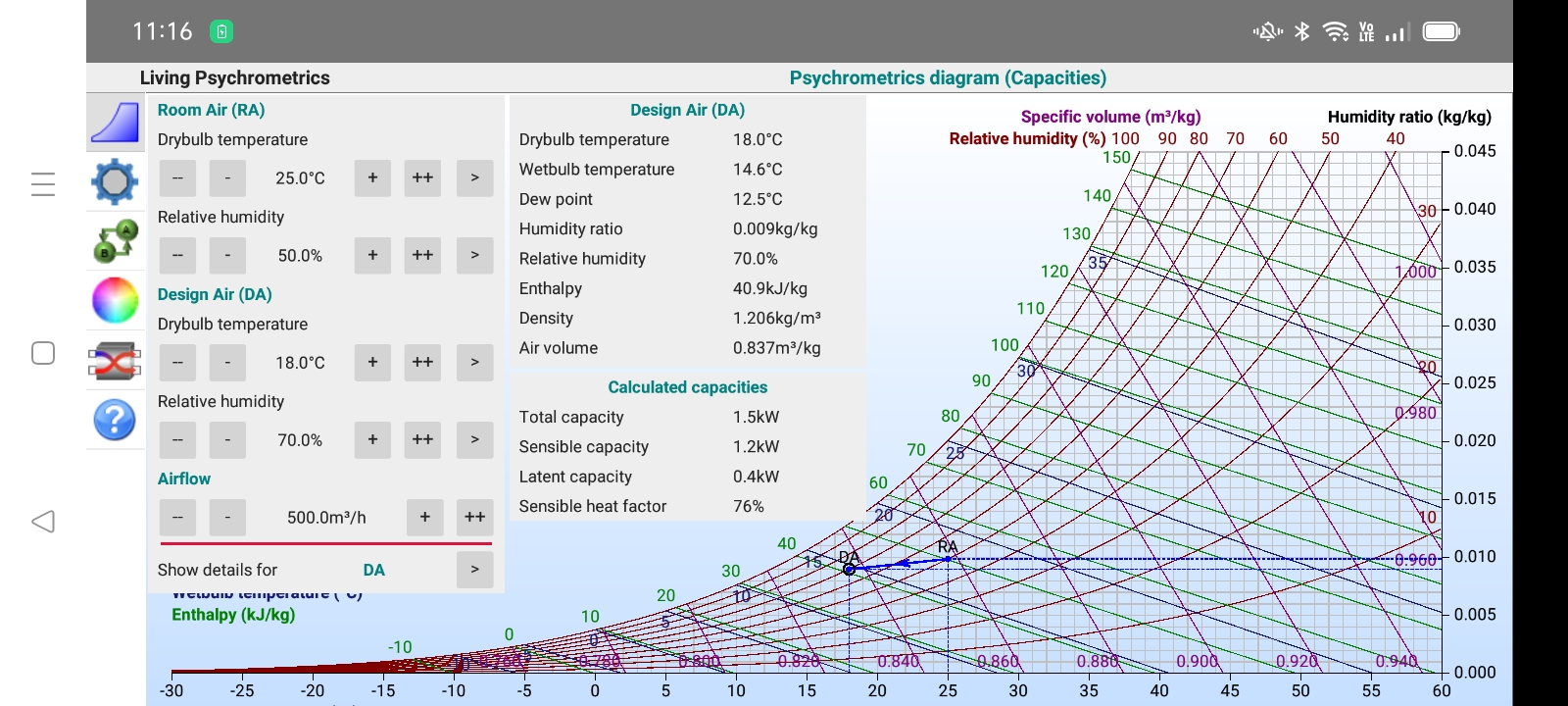

1. القياس النفسي

هذا هو الرسم التخطيطي الكلاسيكي الذي يمثل أنواعًا مختلفة من خصائص الهواء في مخطط واحد. يمكنك العثور على أوصاف تفصيلية في الكتب القياسية حول معالجة الهواء ، مثل ASHRAE. يوضح هذا الرسم البياني خطوط درجة حرارة ثابتة ونسبة الرطوبة والرطوبة النسبية والمحتوى الحراري والحجم المحدد.

2. موليير

ربما يكون هذا هو أقدم رسم تخطيطي لتمثيل خصائص الهواء وسمي على اسم مخترعه ريتشارد موليير (1863-1935). للحصول على رسم تخطيطي للقياس النفسي من مخطط موليير ، قم بتبديله على طول المحور الرأسي وقم بتدويره بمقدار 90 درجة.

يستخدم مخطط مولييه بكثرة في أوروبا الشرقية وألمانيا ويظهر نفس الخطوط الموجودة في مخطط القياس النفسي.

3. نقطة الندى

هذا المخطط مخصص لأخصائيي الأرصاد الجوية والطيارين. من السهل قراءة بيانات الطقس المهمة ، مثل درجة الحرارة ونقطة الندى والرطوبة النسبية. ومع ذلك ، يوضح هذا الرسم البياني نفس الخطوط الثابتة للخطين الآخرين. ومن المثير للاهتمام أن الخطوط المستقيمة في المخططين الآخرين تصبح خطوط منحنية في هذا الرسم والعكس صحيح.

على الرغم من أن التطبيق يعمل على العديد من أجهزة Android ، إلا أنه يعطي أفضل نتيجة له ​​على شاشة كمبيوتر لوحي أكبر. على الشاشات الأصغر حجمًا ، قد تحتاج إلى التكبير (انظر أدناه).

سمات

- حدد خاصيتين للهواء لتحديد نقطة: درجة حرارة المصباح الجاف ، ودرجة حرارة المصباح الرطب ، ونسبة الرطوبة ، والرطوبة النسبية ، والمحتوى الحراري ، والحجم المحدد ، وكثافة الهواء الرطب.

- لا حاجة للوحة المفاتيح. أدخل البيانات باستخدام الأزرار للزيادات الصغيرة والكبيرة في القيمة.

- اختر بين أبعاد الوحدة المترية أو الإمبراطورية ، على سبيل المثال ° C و ° F أو kW و BTU / h.

- انظر النتائج الفورية لأي تغيير في المخططات وتظهر لوحة النتائج معلومات مفصلة حول نقطة على الرسم التخطيطي.

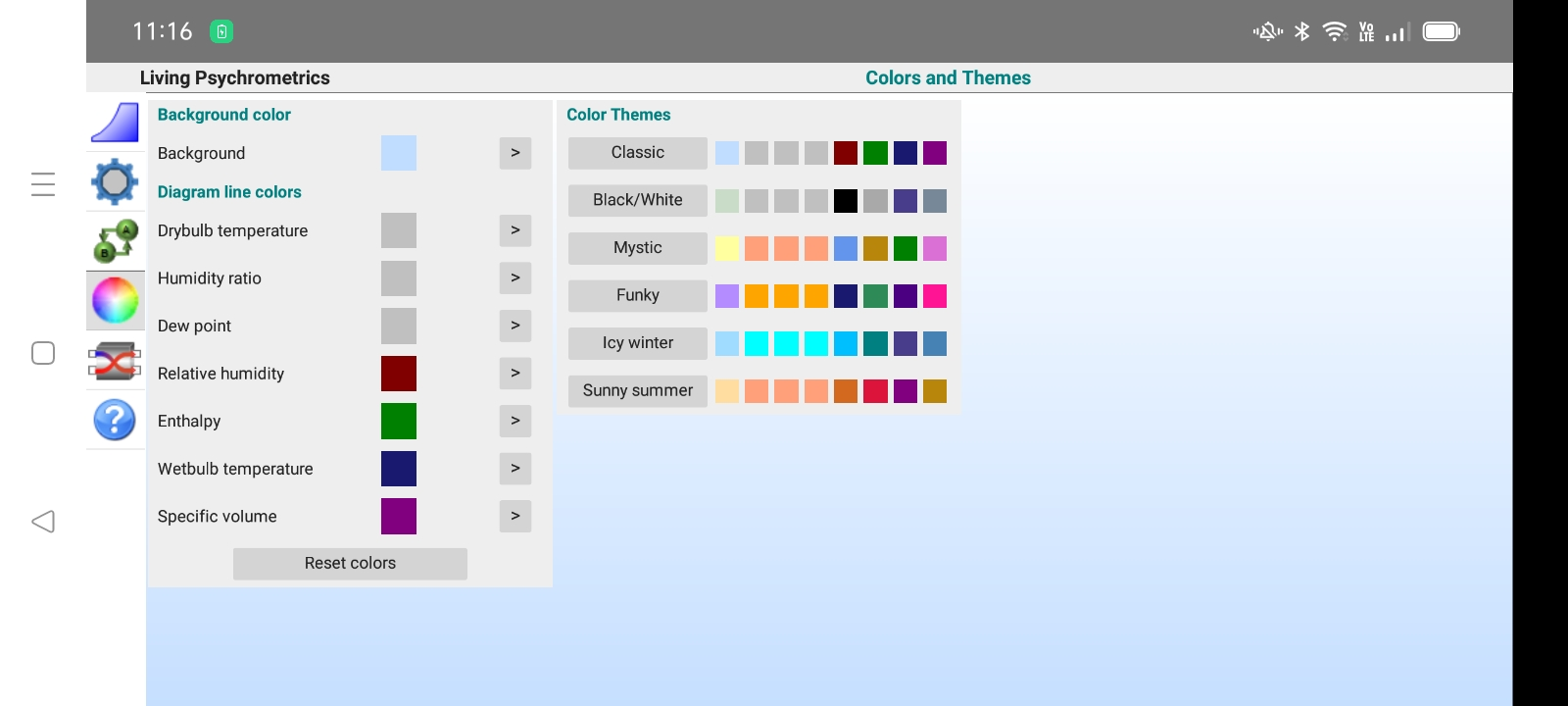

- اختر أحد أنواع المخططات (القياس النفسي أو مولييه أو نقطة الندى) للنتائج الرسومية. قم بإخفاء بعض الخطوط الثابتة على الرسم البياني المحدد لتبسيطه. حدد ألوان خطوط الرسم التخطيطي وتدرج الخلفية.

- تحديد خصائص كفاءة المبادل الحراري ، مما يمنحك نتائج احترافية.

- انقر فوق علامة التبويب "شرح" للحصول على شرح موجز لعملية حسابية أو رسم تخطيطي.

- قم بالتكبير (إيماءة بإصبعين) وتحريك (إيماءة إصبع واحد) لتكبير جزء من الرسم التخطيطي وتحريكه.

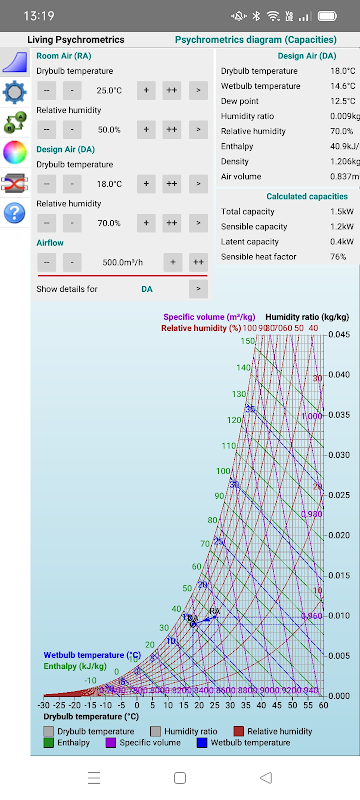

- يحفظ التطبيق أحدث إعداداتك ويبدأ بهذه الإعدادات. يتكيف مع واجهة المستخدم الخاصة به عندما تقوم بتدوير شاشتك.

- يدعم خمس لغات (الإنجليزية والفرنسية والألمانية والإسبانية والهولندية) ، والتي يمكنك تعيينها في التفضيلات.

- يدعم السمات الفاتحة والداكنة.
