Living Psychrometrics

이 앱은 4가지 다른 계산을 제공하며 창과 습도 다이어그램 모두에 결과를 표시합니다.

1. 에어 트리트먼트

주어진 주변 공기를 필요한 설계 공기로 변환하는 방법을 계산합니다. 관련된 단계는 주어진 현열 계수로 냉각, 제습, 가열 및 가습(단열 또는 증기)입니다. 주어진 필수 공기 조건에 따라 이러한 단계 중 일부는 필요하지 않을 수 있습니다.

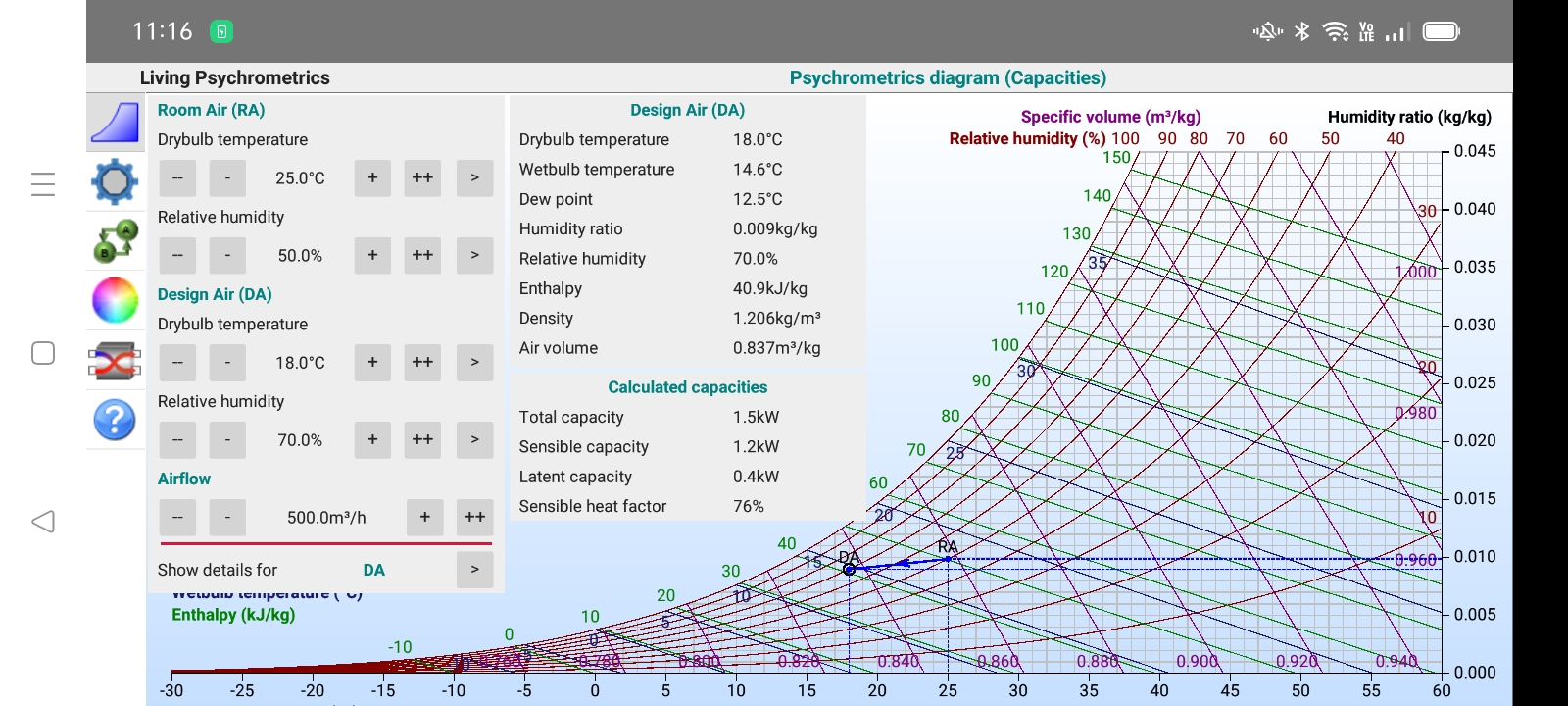

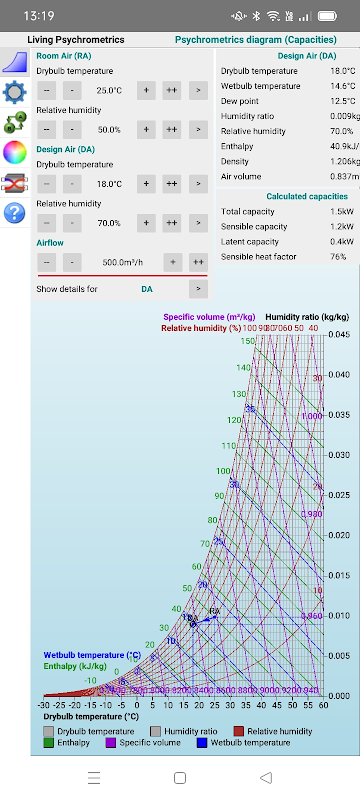

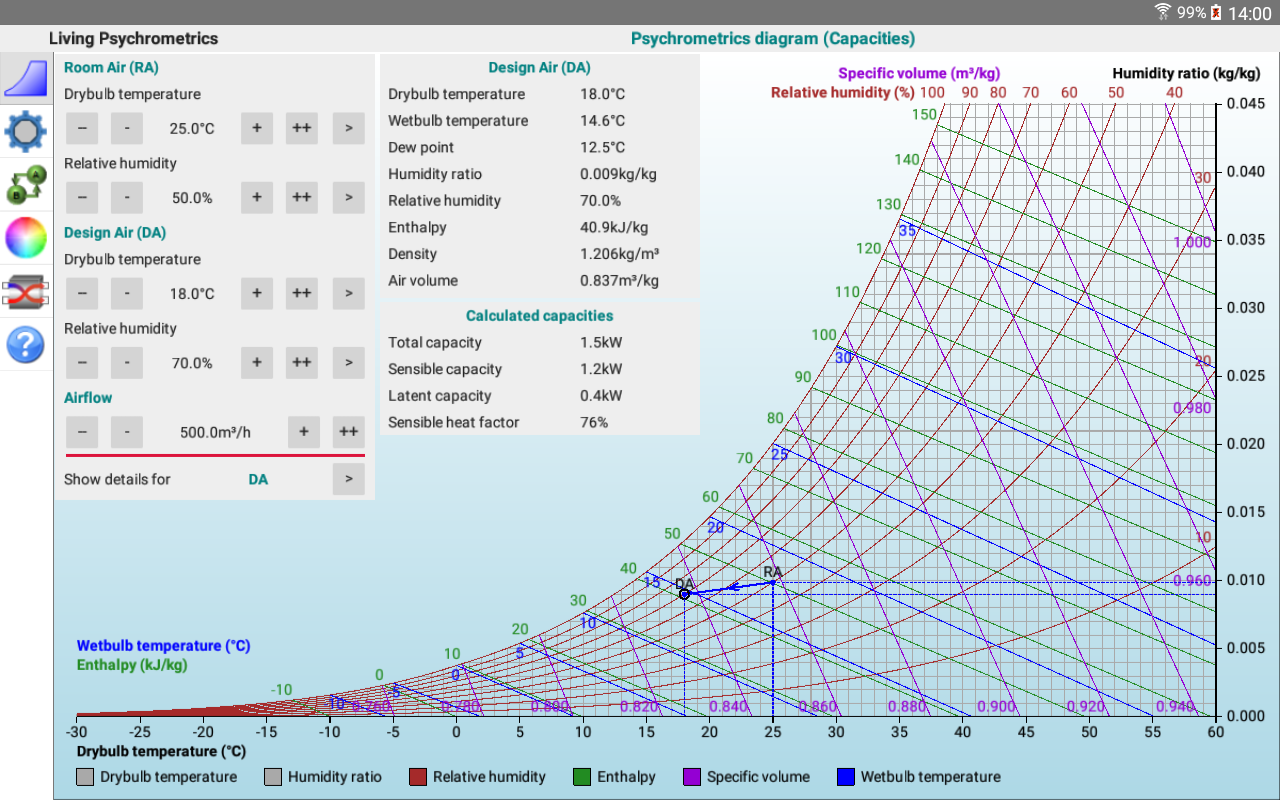

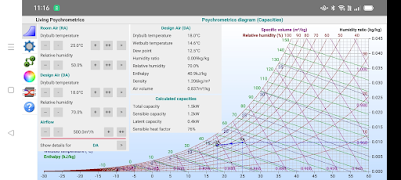

2. 용량

주어진 양의 공기(예: 방의 공기)를 식히거나 가열하는 데 필요한 용량을 계산합니다.

3. 열교환기

따뜻한 실내 공기가 실내에 신선한 공기로 공급하기 전에 차가운 주변 공기를 가열하는 방법을 계산합니다. 주변 공기를 가열하는 동안 열교환기는 실내 공기를 식혀 응축수가 발생할 수 있습니다. 주변 공기가 너무 차가울 때 이 계산은 응축수를 방지하기 위해 전기 히터의 치수를 지정합니다.

4. 기화기 착빙

온도와 이슬점 온도가 주어지면 비행기 기화기의 결빙 확률을 계산합니다. 도표에 위험 구역을 그래픽으로 표시합니다.

이 네 가지 계산은 결과를 창에 표시하지만 다이어그램에도 그래픽으로 표시합니다. 다음 세 가지 다이어그램 중에서 선택할 수 있습니다.

1. 정신병

이것은 다양한 종류의 공기 속성을 단일 다이어그램으로 나타내는 고전적인 다이어그램입니다. ASHRAE와 같은 공기 처리에 대한 표준 책에서 자세한 설명을 찾을 수 있습니다. 이 다이어그램은 일정한 온도, 습도 비율, 상대 습도, 엔탈피 및 특정 부피의 선을 보여줍니다.

2. 몰리에

이것은 아마도 공기 속성을 나타내는 가장 오래된 다이어그램이며 발명가 Richard Mollier(1863-1935)의 이름을 따서 명명되었습니다. Mollier 다이어그램에서 습습성 다이어그램을 얻으려면 수직 축을 따라 교체하고 90° 회전합니다.

Mollier 다이어그램은 동유럽과 독일에서 많이 사용되며 psychrometrics 다이어그램과 동일한 선을 보여줍니다.

3. 이슬점

이 도표는 기상학자와 조종사를 위한 것입니다. 온도, 이슬점 및 상대 습도와 같은 중요한 기상 데이터를 쉽게 읽을 수 있습니다. 그러나 이 다이어그램은 다른 두 개와 동일한 상수 선을 보여줍니다. 흥미롭게도 다른 두 다이어그램의 직선은 이 다이어그램의 곡선이 되며 그 반대의 경우도 마찬가지입니다.

이 앱은 여러 Android 기기에서 실행되지만 더 큰 태블릿 화면에서 최상의 결과를 제공합니다. 작은 화면에서는 확대해야 할 수도 있습니다(아래 참조).

특징

- 두 가지 공기 속성을 선택하여 점을 정의합니다: 건구 온도, 습구 온도, 습도 비율, 상대 습도, 엔탈피, 비체적 및 습한 공기 밀도.

- 키보드가 필요 없습니다. 크고 작은 값 증분에 대한 버튼을 사용하여 데이터를 입력합니다.

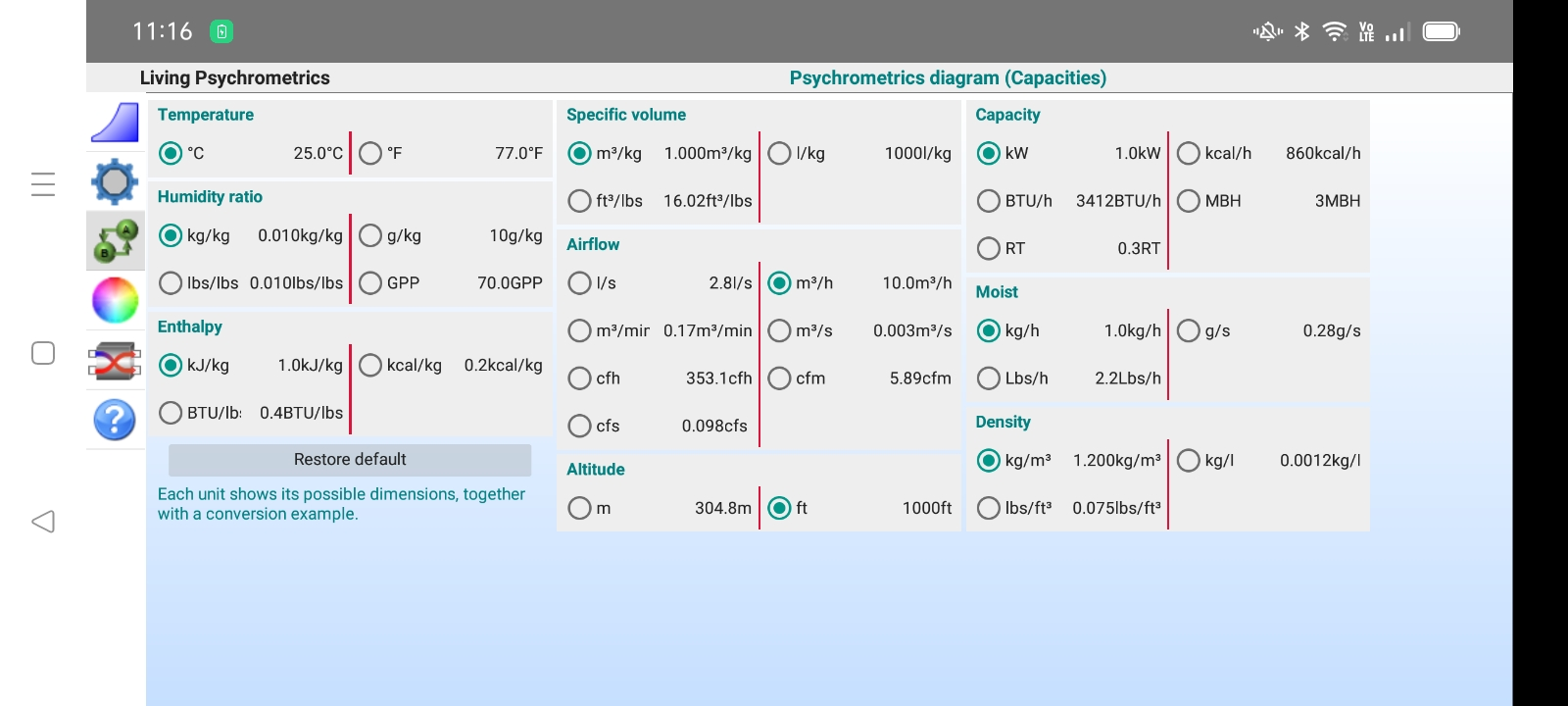

- 미터법 또는 영국식 단위 치수 중에서 선택하십시오. °C 및 °F 또는 kW 및 BTU/h.

- 다이어그램에서 변경 사항의 즉각적인 결과를 확인하고 결과 패널에는 다이어그램의 한 지점에 대한 자세한 정보가 표시됩니다.

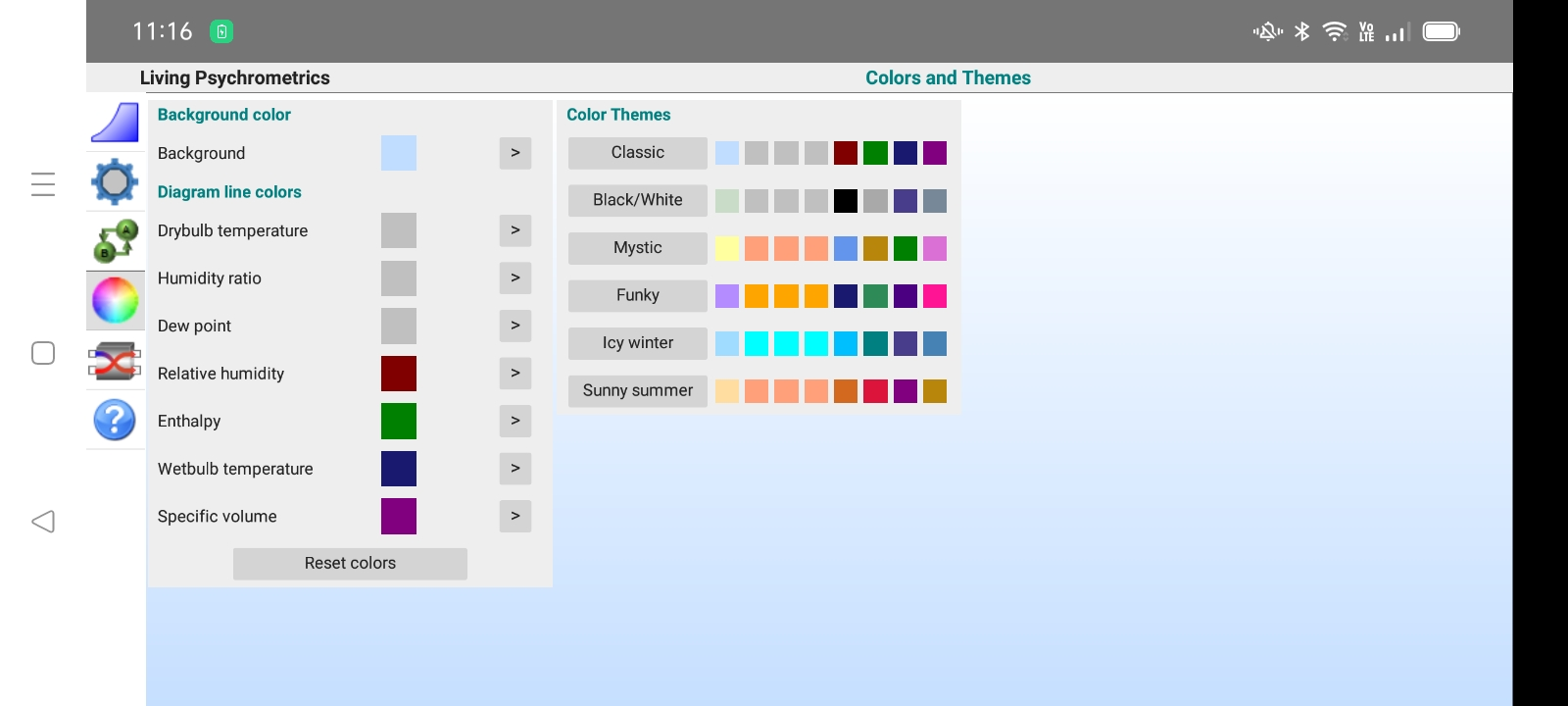

- 그래픽 결과에 대한 다이어그램 유형(Psychrometrics, Mollier 또는 Dewpoint) 중 하나를 선택합니다. 단순화하기 위해 선택한 다이어그램에서 일부 상수 라인을 숨깁니다. 다이어그램 선과 배경 그라디언트의 색상을 정의합니다.

- 열교환기의 효율 속성을 정의하여 전문적인 결과를 제공합니다.

- 설명 탭을 탭하면 계산 또는 다이어그램에 대한 간단한 설명을 볼 수 있습니다.

- 확대(두 손가락 제스처) 및 팬(한 손가락 제스처)하여 다이어그램의 일부를 확대하고 이동합니다.

- 앱은 최신 설정을 저장하고 해당 설정으로 시작합니다. 화면을 회전할 때 사용자 인터페이스를 조정합니다.

- 기본 설정에서 설정할 수 있는 5개 언어(영어, 프랑스어, 독일어, 스페인어, 네덜란드어)를 지원합니다.

- 밝고 어두운 테마를 지원합니다.
