Living Psychrometrics

:

1. Подготовка воздуха

Рассчитывает, как преобразовать заданный наружный воздух в требуемый расчетный воздух. Процесс включает охлаждение с заданным коэффициентом явной теплоты, осушение, нагрев и увлажнение (адиабатическое или паровое). В зависимости от заданных и требуемых параметров воздуха некоторые из этих этапов могут не потребоваться.

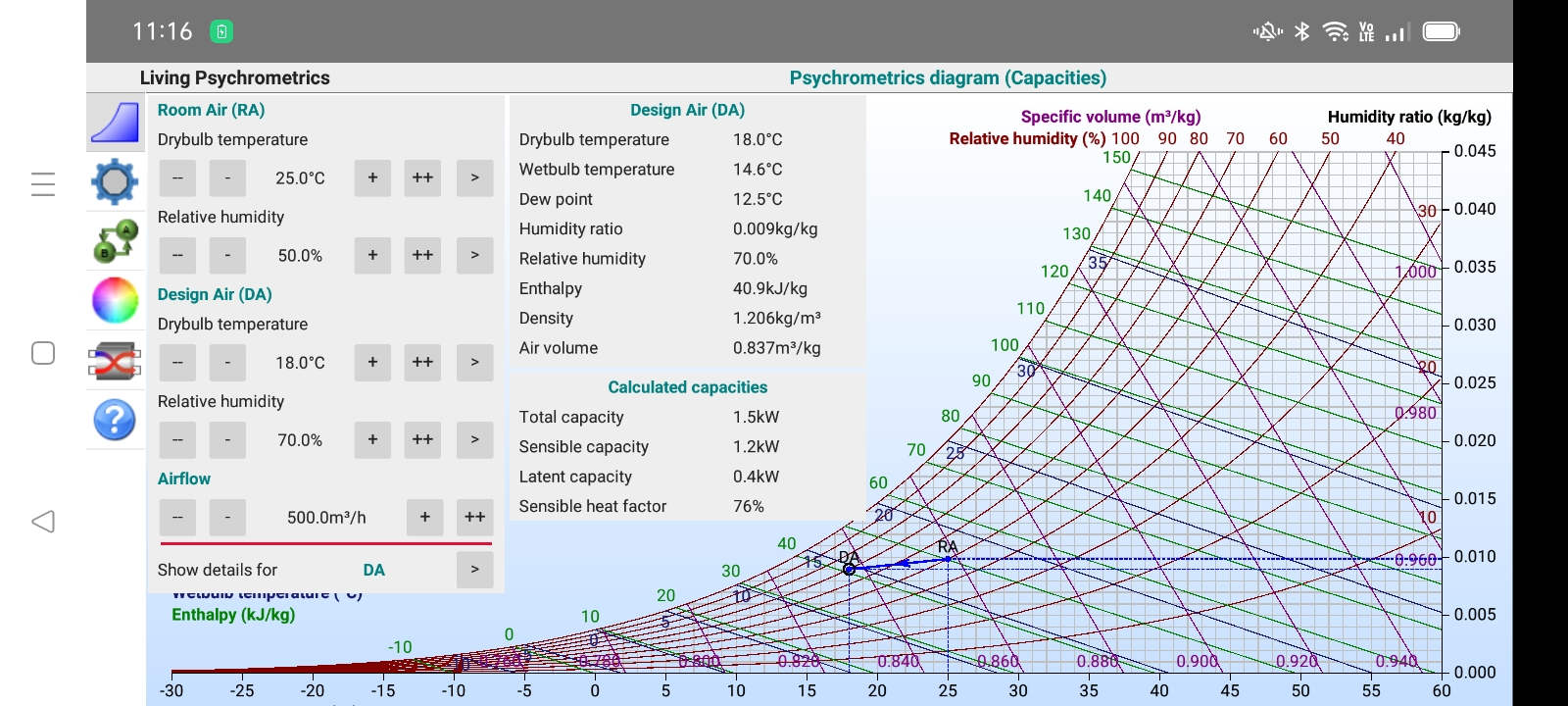

2. Мощность

Рассчитывает необходимую мощность для охлаждения или нагрева заданного количества воздуха (например, воздуха в помещении).

3. Теплообменник

Рассчитывает, насколько теплый комнатный воздух нагревает холодный наружный воздух перед подачей его в помещение в качестве свежего воздуха. Нагревая наружный воздух, теплообменник охлаждает его, что может привести к образованию конденсата. Если наружный воздух слишком холодный, этот расчет позволяет определить параметры электронагревателя для предотвращения образования конденсата.

4. Обледенение карбюратора

Рассчитывает вероятность обледенения карбюратора самолета по заданной температуре и температуре точки росы. Графически отображает опасные зоны на диаграмме.

Эти четыре расчёта отображают результаты на панели, а также в графическом виде на диаграмме. Вы можете выбрать одну из трёх различных диаграмм:

1. Психрометрическая

Это классическая диаграмма, представляющая различные свойства воздуха на одной диаграмме. Подробное описание можно найти в стандартных книгах по обработке воздуха, таких как ASHRAE. На этой диаграмме показаны линии постоянной температуры, влажности, относительной влажности, энтальпии и удельного объёма.

2. Молье

Это, вероятно, старейшая диаграмма для представления свойств воздуха, названная в честь её изобретателя Рихарда Молье (1863–1935). Чтобы получить психрометрическую диаграмму из диаграммы Молье, поверните её по вертикальной оси и поверните на 90°.

Диаграмма Молье широко используется в Восточной Европе и Германии и показывает те же линии, что и на психрометрической диаграмме.

3. Точка росы

Эта диаграмма предназначена для метеорологов и пилотов. Она легко считывает важные метеорологические данные, такие как температура, точка росы и относительная влажность. Однако на этой диаграмме показаны те же постоянные линии, что и на двух других. Интересно, что прямые линии на двух других диаграммах превращаются в кривые на этой, и наоборот.

Особенности

- Выберите два параметра воздуха для определения точки: температура сухого термометра, температура влажного термометра, влажность воздуха, относительная влажность, энтальпия, удельный объём и плотность влажного воздуха.

- Вы можете вводить данные с клавиатуры или использовать кнопки для изменения малых и больших значений. Кнопки также позволяют анимировать психрометрические диаграммы.

- Выберите метрическую или имперскую систему единиц измерения, например, °C и °F или кВт и БТЕ/ч.

- Мгновенно просматривайте результаты любых изменений на диаграммах, а на панели результатов отображается подробная информация о точке на диаграмме.

- Скройте или отобразите некоторые линии констант на выбранной психрометрической диаграмме для её упрощения. Задайте цвета для линий диаграммы и градиент фона.

- Задайте характеристики эффективности теплообменника, чтобы получить профессиональные результаты.

- Нажмите на вкладку «Объяснение», чтобы получить краткое объяснение расчёта или диаграммы. - Увеличивайте масштаб (жест двумя пальцами) и панорамируйте (жест одним пальцем) для увеличения и перемещения части диаграммы.

- Приложение сохраняет ваши последние настройки и запускается с ними. Интерфейс адаптируется к повороту экрана.

- Поддерживает пять языков (английский, французский, немецкий, испанский и голландский), которые можно выбрать в настройках.

- Поддерживает светлую и тёмную темы оформления.
