Short Circuit Fault Current

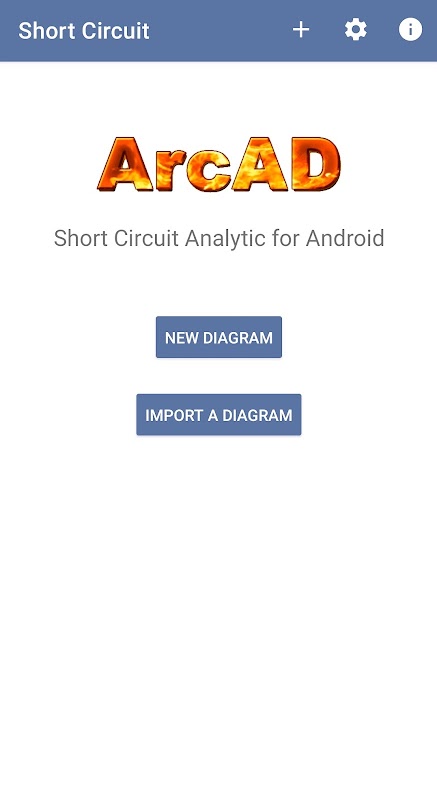

Short Circuit Analytic モバイル アプリは、作業中の三相ラジアル電力システムで利用可能な短絡故障電流の計算を実行します。このアプリは、電源、ケーブル、変圧器、発電機、モーターなどの配電システムの主要な電気パラメータをすべて考慮します。

電源は、指定された短絡レベルの変圧器電源またはバスバーとして設定できます。変圧器電源を使用する場合、データフィールドを空白に設定することで、一次側の短絡レベルを無限大に設定できます。

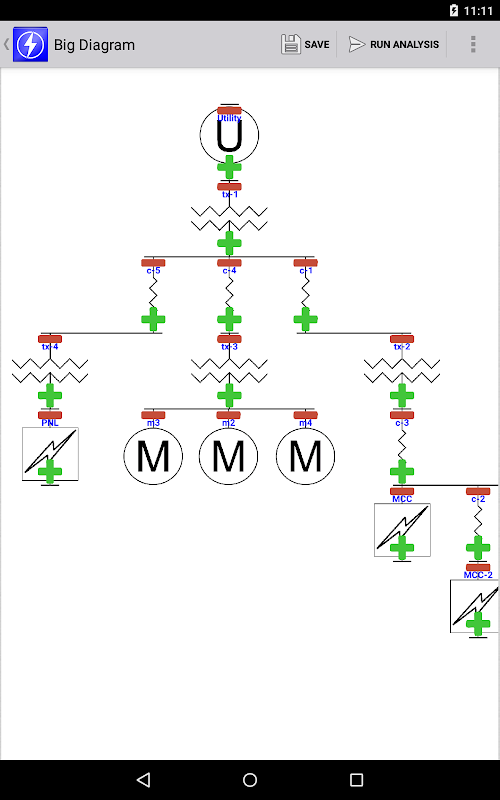

コンポーネントを 1 つずつ追加して、単線図を構築します。コンポーネントには、ケーブル、変圧器、照明負荷、電気機器、モーター、発電機などがあります。コンポーネントを追加した後、画面に表示されたコンポーネントをタップすることでデータを編集できます。

「解析の実行」ボタンをタップして、各バスバーで利用可能な三相および相間短絡電流値と故障 X/R 比を計算します。

SCA V1.0 モバイルおよび短絡解析の包括的な方法に関する追加情報

簡単なポイントツーポイント短絡故障電流の計算は、オームの法則と機器の抵抗値を使用して実行されます。電力システム内のさまざまな場所での故障電流を決定するには、引き込み口での利用可能な短絡値、線間電圧、変圧器の KVA 定格とパーセント インピーダンス、導体特性などのシステム特性が利用されます。

抵抗値をインピーダンス値に置き換えると、計算はさらに複雑になります。たとえば、変圧器のリアクタンスと抵抗の比 (X/R) を変圧器のインピーダンスのパーセントとともに使用して、ユニットごとの X および R の値を決定します。同様に、電気システム内の導体のインピーダンスも、インピーダンスの X 成分と R 成分に分類されます。

ピーク非対称故障電流も X/R 比によって決まります。合計非対称電流は、合計 DC 成分と対称成分の尺度です。非対称成分は時間の経過とともに減衰し、故障電流の最初のサイクルの大きさが定常状態の故障電流よりも大きくなります。また、DC 成分の減衰は、電源と障害の間の回路の X/R 比に依存します。

電気機器および保護機器を選択する際には、故障 X/R 比を知ることが不可欠です。たとえば、すべての低電圧保護デバイスは、所定の X/R 比でテストされます。配電システムの任意の点で計算された X/R 比が過電流保護装置のテストされた X/R 比を超える場合は、適切な X/R 定格を持つ代替装置を考慮するか、装置の実効定格を下げる必要があります。

特徴と機能:

1. 配電システム内の各バスにおける三相の相間短絡電流を計算します。

2. 利用可能な最大短絡電流、上流側の最大短絡電流の量、および 1 つのソースのみによって寄与される利用可能な最小短絡電流を決定します。 NFPA 70E および IEEE 1584 メソッドを使用した包括的なアークフラッシュハザード分析には、利用可能な短絡電流 (ASCC) と保護デバイスを通る ASCC の一部の電流値の両方が必要です。

3. 発電機とモーターからの寄与を計算する

4. 北米のワイヤゲージケーブルおよび国際ケーブルを追加します。

5. 機器インピーダンスの有効部分と無効部分の両方を考慮して、包括的な短絡解析を実行します。

6. 各バスでの障害 X/R 比を決定します。

7. 単線図と機器データの保存、名前変更、複製

8. 単線図とすべての機器データをエクスポート、インポートして簡単に共有

9. 計算結果とキャプチャした単線図をメールで送信
