Short Circuit Fault Current

แอพมือถือวิเคราะห์การลัดวงจรทำการคำนวณกระแสไฟฟ้าลัดลัดวงจรที่มีอยู่ในระบบพลังงานรัศมีสามเฟสที่คุณใช้งานอยู่ แอปคำนึงถึงพารามิเตอร์ทางไฟฟ้าที่สำคัญทั้งหมดของระบบจำหน่ายไฟฟ้า รวมถึงแหล่งจ่ายไฟ สายไฟ หม้อแปลง เครื่องกำเนิดไฟฟ้า และมอเตอร์

แหล่งกำเนิดสามารถตั้งค่าเป็นแหล่งจ่ายหม้อแปลงหรือบัสบาร์ที่มีระดับการลัดวงจรที่ระบุได้ หากใช้แหล่งกำเนิดหม้อแปลง ระดับการลัดวงจรที่ด้านหลักสามารถตั้งค่าเป็นอนันต์ได้โดยการตั้งค่าฟิลด์ข้อมูลให้ว่าง

เพิ่มส่วนประกอบทีละรายการเพื่อสร้างไดอะแกรมเส้นเดียว ส่วนประกอบอาจเป็นสายเคเบิล หม้อแปลง โหลดไฟฟ้า อุปกรณ์ไฟฟ้า มอเตอร์ และเครื่องกำเนิดไฟฟ้า หลังจากเพิ่มส่วนประกอบแล้ว คุณจะแก้ไขข้อมูลได้โดยการแตะส่วนประกอบเมื่อแสดงบนหน้าจอ

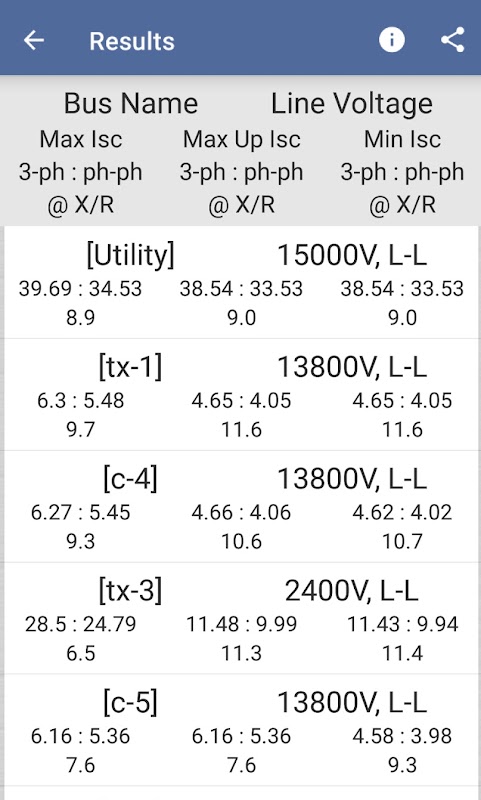

แตะที่ปุ่ม 'ดำเนินการวิเคราะห์' เพื่อคำนวณค่ากระแสลัดวงจรแบบ 3 เฟสและเฟสต่อเฟสที่มีอยู่ และอัตราส่วน X/R ข้อบกพร่องที่แต่ละบัสบาร์

ข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์เคลื่อนที่ SCA V1.0 และวิธีการวิเคราะห์การลัดวงจรแบบครอบคลุม

การคำนวณกระแสไฟลัดลัดวงจรแบบจุดต่อจุดอย่างง่ายดำเนินการโดยใช้กฎของโอห์มและค่าความต้านทานของอุปกรณ์ ในการระบุกระแสไฟฟ้าขัดข้องที่ตำแหน่งต่างๆ ภายในระบบไฟฟ้า คุณลักษณะของระบบ เช่น ค่าการลัดวงจรที่มีอยู่ที่ทางเข้าบริการ แรงดันไฟฟ้าของสาย อัตรา KVA ของหม้อแปลง และเปอร์เซ็นต์อิมพีแดนซ์ คุณลักษณะของตัวนำจะถูกนำไปใช้

การคำนวณจะซับซ้อนมากขึ้นเมื่อค่าความต้านทานถูกแทนที่ด้วยค่าอิมพีแดนซ์ ตัวอย่างเช่น อัตราส่วนของค่ารีแอกแตนซ์ต่อความต้านทาน (X/R) ของหม้อแปลงถูกนำมาใช้พร้อมกับเปอร์เซ็นต์อิมพีแดนซ์ของหม้อแปลงเพื่อกำหนดค่า X และ R บนฐานต่อหน่วย ในทำนองเดียวกัน อิมพีแดนซ์สำหรับตัวนำภายในระบบไฟฟ้าก็ถูกแบ่งออกเป็นส่วนประกอบ X และ R ของอิมพีแดนซ์ด้วย

กระแสไฟฟ้าฟอลต์แบบอสมมาตรสูงสุดยังถูกกำหนดโดยอัตราส่วน X/R กระแสไม่สมมาตรรวมคือการวัดส่วนประกอบ DC ทั้งหมดและส่วนประกอบสมมาตร ส่วนประกอบที่ไม่สมมาตรจะสลายตัวไปตามกาลเวลา และจะทำให้รอบแรกของกระแสไฟฟ้าลัดมีขนาดใหญ่กว่ากระแสไฟลัดในสถานะคงตัว นอกจากนี้ การสลายตัวของส่วนประกอบ DC ยังขึ้นอยู่กับอัตราส่วน X/R ของวงจรระหว่างแหล่งกำเนิดและความผิดปกติ

การทราบอัตราส่วน X/R ของความผิดปกติถือเป็นสิ่งสำคัญในการเลือกอุปกรณ์ไฟฟ้าและอุปกรณ์ป้องกัน ตัวอย่างเช่น อุปกรณ์ป้องกันแรงดันไฟฟ้าต่ำทั้งหมดได้รับการทดสอบที่อัตราส่วน X/R ที่กำหนดไว้ล่วงหน้า ถ้าอัตราส่วน X/R ที่คำนวณได้ที่จุดใดๆ ในระบบจำหน่ายไฟฟ้าเกินอัตราส่วน X/R ที่ทดสอบแล้วของอุปกรณ์ป้องกันกระแสเกิน ควรพิจารณาเกียร์สำรองที่มีพิกัด X/R ที่เพียงพอ หรือต้องลดพิกัดประสิทธิภาพของอุปกรณ์ลง

คุณสมบัติและความสามารถ:

1. คำนวณกระแสลัดวงจร 3 เฟส เฟสต่อเฟสที่แต่ละบัสภายในระบบจำหน่ายไฟฟ้าของคุณ

2. กำหนดกระแสลัดวงจรสูงสุดที่มีอยู่ จำนวนกระแสลัดวงจรต้นน้ำสูงสุด และกระแสไฟฟ้าลัดวงจรขั้นต่ำที่มีอยู่จากแหล่งเดียวเท่านั้น ต้องใช้ทั้งกระแสลัดวงจรที่มีอยู่ (ASCC) และส่วนของ ASCC ผ่านค่าปัจจุบันของอุปกรณ์ป้องกัน สำหรับการวิเคราะห์อันตรายจากประกายไฟส่วนโค้งแบบครอบคลุมโดยใช้วิธี NFPA 70E และ IEEE 1584

3. คำนวณการมีส่วนร่วมจากเครื่องกำเนิดไฟฟ้าและมอเตอร์

4. เพิ่มสายเคเบิลเกจสายไฟของอเมริกาเหนือและสายเคเบิลระหว่างประเทศ

5. ทำการวิเคราะห์การลัดวงจรอย่างครอบคลุมโดยคำนึงถึงอิมพีแดนซ์ของอุปกรณ์ทั้งส่วนที่แอคทีฟและรีแอกทีฟ

6. กำหนดอัตราส่วน X/R ฟอลต์ที่แต่ละบัส

7. บันทึก เปลี่ยนชื่อ ทำซ้ำไดอะแกรมบรรทัดเดียวและข้อมูลอุปกรณ์

8. ส่งออก นำเข้าไดอะแกรมบรรทัดเดียวและข้อมูลอุปกรณ์ทั้งหมดเพื่อการแบ่งปันที่ง่ายดาย

9. ส่งผลการคำนวณและไดอะแกรมบรรทัดเดียวที่บันทึกไว้ทางอีเมล
