Short Circuit Fault Current

短路分析移动应用程序在您正在使用的三相径向电力系统中执行可用的短路故障电流计算。该应用程序考虑了配电系统的所有关键电气参数，包括电源、电缆、变压器、发电机和电机。

电源可以设置为变压器电源或具有指定短路级别的母线。如果使用变压器源，则可以通过将数据字段设置为空白来将初级侧的短路电平设置为无穷大。

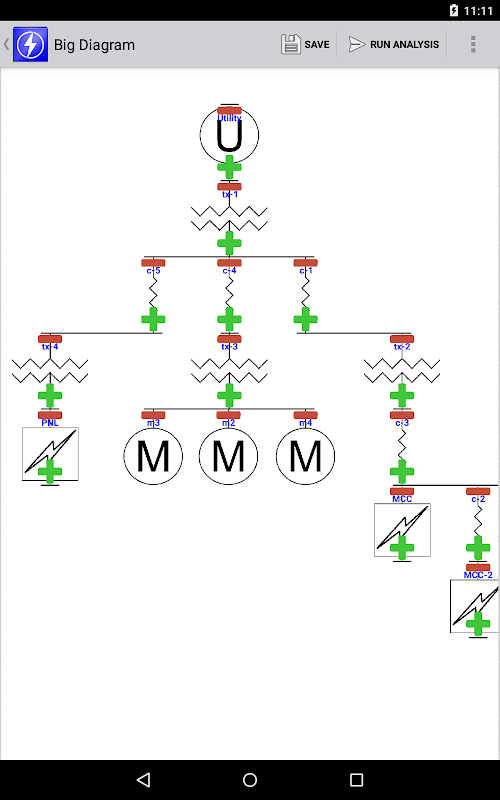

将组件逐一添加以构建单线图。这些组件可以是电缆、变压器、照明负载、电气设备、电动机和发电机。添加组件后，可以通过点击屏幕上显示的组件来编辑其数据。

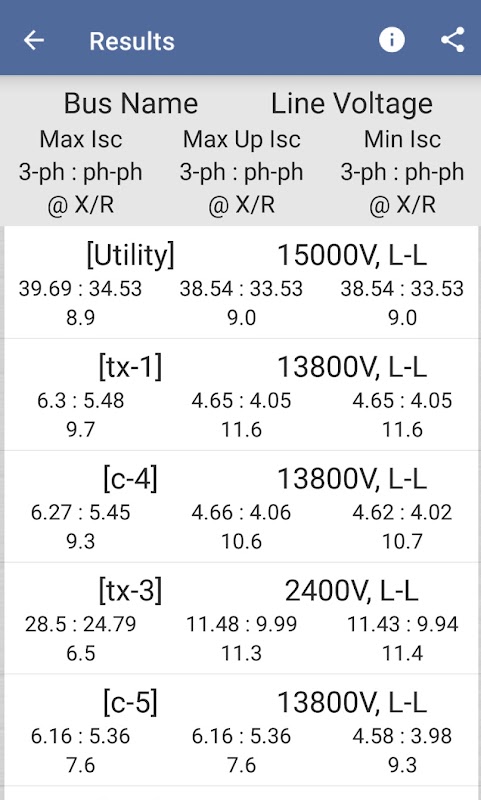

点击“运行分析”按钮可计算每个母排的可用三相和相间短路电流值以及故障 X/R 比。

有关 SCA V1.0 移动版和短路分析综合方法的附加信息

使用欧姆定律和设备电阻值进行简单的点对点短路故障电流计算。为了确定电力系统内各个位置的故障电流，需要利用系统特性，例如进线口处的可用短路值、线路电压、变压器 KVA 额定值和百分比阻抗、导体特性。

当电阻值被替换为阻抗值时，计算变得更加复杂。例如，变压器的电抗与电阻之比 (X/R) 与变压器百分比阻抗一起使用来确定每单位基础上的 X 和 R 值。类似地，电气系统内导体的阻抗也被分解为阻抗的 X 和 R 分量。

峰值不对称故障电流也由 X/R 比确定。总不对称电流是总直流分量和对称分量的度量。不对称分量随时间衰减，并将导致故障电流的第一个周期的幅度大于稳态故障电流。此外，直流分量的衰减取决于电源和故障之间电路的 X/R 比。

选择电气和保护设备时，了解故障 X/R 比至关重要。例如，所有低压保护装置均按预定的 X/R 比进行测试。如果配电系统中任何给定点的计算出的 X/R 比超过过流保护装置的测试 X/R 比，则应考虑具有足够 X/R 额定值的备用装置，或者必须降低装置的有效额定值。

特点和功能：

1. 计算配电系统中每条母线的三相、相间短路电流

2. 确定最大可用短路电流、最大上游短路电流量以及仅由一个源提供的最小可用短路电流。使用 NFPA 70E 和 IEEE 1584 方法进行全面的电弧闪光危害分析需要可用短路电流 (ASCC) 和通过保护装置的部分 ASCC 电流值

3. 计算发电机和电动机的贡献

4.添加北美线规电缆以及国际电缆

5. 通过考虑设备阻抗的有功部分和无功部分来执行全面的短路分析

6. 确定每条总线的故障X/R比率

7、保存、重命名、复制单线图和设备数据

8.导出、导入单线图及所有设备数据，方便共享

9. 通过电子邮件发送计算​​结果和捕获的单线图
