Short Circuit Fault Current

برنامه موبایل تحلیلی اتصال کوتاه، محاسبات جریان خطای اتصال کوتاه موجود را در سیستم قدرت شعاعی سه فازی که با آن کار می کنید، انجام می دهد. این برنامه تمام پارامترهای الکتریکی کلیدی سیستم توزیع برق از جمله منبع تغذیه، کابل ها، ترانسفورماتورها، ژنراتورها و موتورها را در نظر می گیرد.

منبع را می توان به عنوان منبع تغذیه ترانسفورماتور یا یک شینه با سطح اتصال کوتاه مشخص تنظیم کرد. در صورت استفاده از منبع ترانسفورماتور، سطح اتصال کوتاه در سمت اولیه را می توان با خالی کردن فیلد داده تا بی نهایت تنظیم کرد.

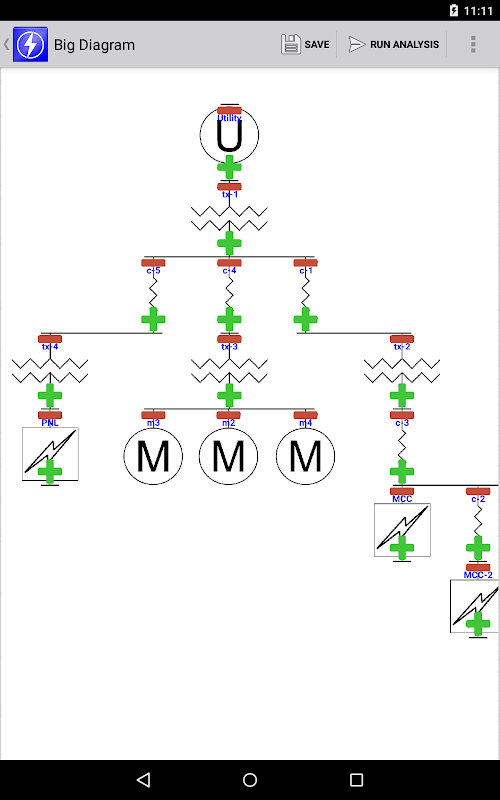

اجزاء را یکی یکی اضافه کنید تا یک نمودار خطی بسازید. اجزای آن می تواند کابل ها، ترانسفورماتورها، بارهای برقی، وسایل الکتریکی، موتورها و ژنراتورها باشد. پس از اضافه شدن یک مؤلفه، می توان داده های آن را با ضربه زدن روی مؤلفه در هنگام نمایش روی صفحه ویرایش کرد.

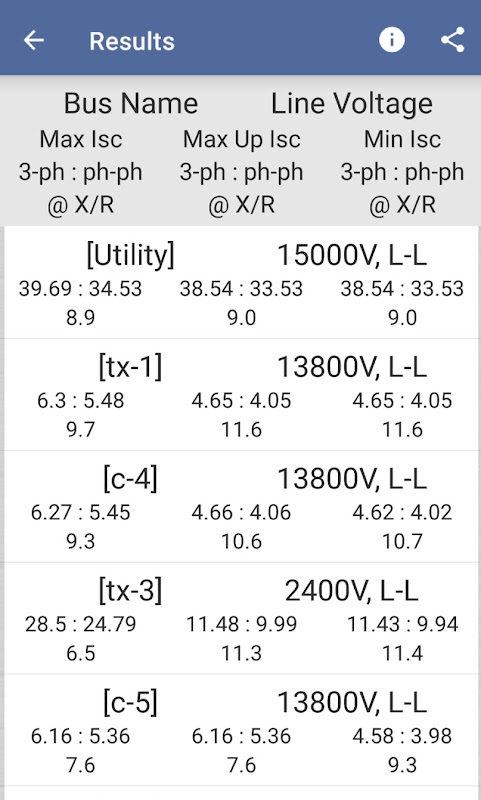

روی دکمه Run Analysis ضربه بزنید تا مقادیر جریان اتصال کوتاه 3 فاز و فاز به فاز و نسبت X/R خطا در هر باسبار را محاسبه کنید.

اطلاعات اضافی در مورد موبایل SCA V1.0 و روش جامع تجزیه و تحلیل اتصال کوتاه

محاسبات ساده نقطه به نقطه جریان خطا اتصال کوتاه با استفاده از قانون اهم و مقادیر مقاومت تجهیزات انجام می شود. برای تعیین جریان خطا در مکان‌های مختلف در سیستم قدرت، از ویژگی‌های سیستم مانند مقدار اتصال کوتاه موجود در ورودی سرویس، ولتاژ خط، رتبه KVA ترانسفورماتور و درصد امپدانس، ویژگی‌های هادی استفاده می‌شود.

هنگامی که مقادیر مقاومت با مقادیر امپدانس جایگزین می شوند، محاسبات پیچیده تر می شوند. به عنوان مثال، نسبت راکتانس ترانسفورماتور به مقاومت (X/R) همراه با درصد امپدانس ترانسفورماتور برای تعیین مقادیر X و R بر روی یک پایه در واحد استفاده می‌شود. به طور مشابه، امپدانس هادی ها در سیستم الکتریکی نیز به اجزای X و R امپدانس تقسیم می شوند.

اوج جریان خطای نامتقارن نیز با نسبت X/R تعیین می شود. جریان نامتقارن کل معیاری از مولفه کل DC و جزء متقارن است. مولفه نامتقارن با گذشت زمان تحلیل می‌رود و باعث می‌شود که سیکل اول جریان خطا بزرگ‌تر از جریان خطای حالت پایدار باشد. همچنین، پوسیدگی جزء DC به نسبت X/R مدار بین منبع و خطا بستگی دارد.

دانستن نسبت خطای X/R هنگام انتخاب تجهیزات الکتریکی و حفاظتی ضروری است. به عنوان مثال، تمام دستگاه های حفاظتی ولتاژ پایین با نسبت های X/R از پیش تعیین شده آزمایش می شوند. اگر نسبت X/R محاسبه‌شده در هر نقطه معینی از سیستم توزیع الکتریکی از نسبت X/R آزمایش‌شده دستگاه محافظ اضافه جریان بیشتر شود، باید دنده‌های جایگزین با درجه X/R مناسب در نظر گرفته شود یا امتیاز مؤثر دستگاه باید کاهش یابد.

ویژگی ها و قابلیت ها:

1. جریان اتصال کوتاه 3 فاز و فاز به فاز را در هر باس در سیستم توزیع برق خود محاسبه کنید

2. حداکثر جریان اتصال کوتاه موجود، مقدار حداکثر جریان اتصال کوتاه بالادست و حداقل جریان اتصال کوتاه موجود که تنها توسط یک منبع کمک می‌شود، تعیین کنید. هم جریان اتصال کوتاه موجود (ASCC) و هم مقدار جریان ASCC از طریق دستگاه حفاظتی برای تجزیه و تحلیل جامع خطر فلش قوس الکتریکی با استفاده از روش‌های NFPA 70E و IEEE 1584 مورد نیاز است.

3. محاسبه مشارکت ژنراتورها و موتورها

4. کابل های سیم سنج آمریکای شمالی و همچنین کابل های بین المللی را اضافه کنید

5. تجزیه و تحلیل جامع اتصال کوتاه را با در نظر گرفتن هر دو بخش فعال و راکتیو امپدانس تجهیزات انجام دهید

6. نسبت خطای X/R را در هر باس تعیین کنید

7. ذخیره، تغییر نام، کپی نمودارهای تک خطی و داده های تجهیزات

8. صادرات، واردات نمودارهای یک خطی و تمام داده های تجهیزات برای به اشتراک گذاری آسان

9. نتایج محاسبات و نمودارهای تک خطی گرفته شده را از طریق ایمیل ارسال کنید
