Short Circuit Fault Current

يقوم تطبيق Short Circuit Analytic للهاتف المحمول بإجراء حسابات تيار خطأ الدائرة القصيرة المتاحة في نظام الطاقة الشعاعي ثلاثي المراحل الذي تعمل معه. يأخذ التطبيق في الاعتبار جميع المعلمات الكهربائية الرئيسية لنظام توزيع الطاقة بما في ذلك إمدادات الطاقة والكابلات والمحولات والمولدات والمحركات.

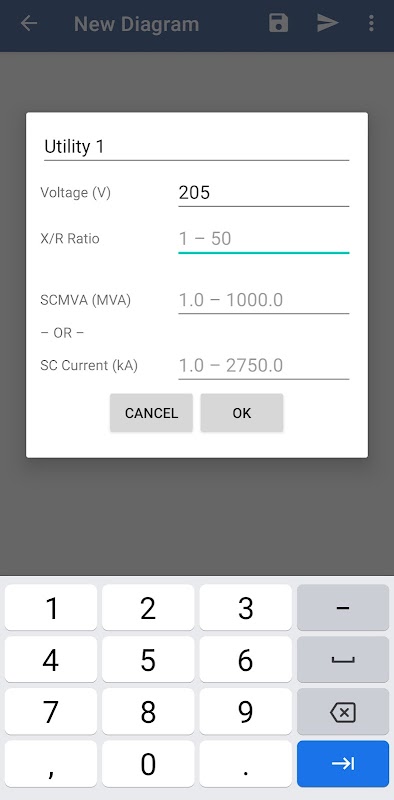

يمكن ضبط المصدر كمصدر محول أو شريط توصيل بمستوى دائرة قصر محدد. إذا تم استخدام مصدر محول، يمكن ضبط مستوى الدائرة القصيرة على الجانب الأساسي إلى ما لا نهاية عن طريق تعيين حقل البيانات فارغًا.

أضف المكونات واحدًا تلو الآخر لإنشاء مخطط سطري واحد. يمكن أن تكون المكونات عبارة عن كابلات ومحولات وأحمال إضاءة وأجهزة كهربائية ومحركات ومولدات. بعد إضافة مكون، يمكن تحرير بياناته عن طريق النقر على المكون عند عرضه على الشاشة.

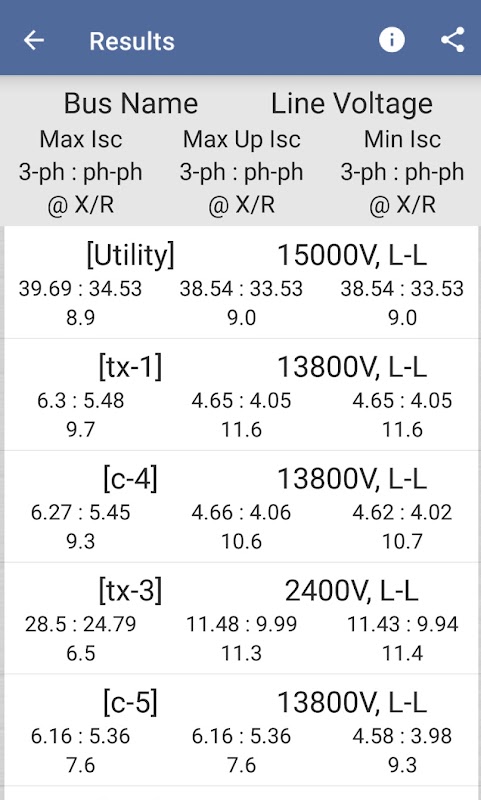

اضغط على زر "تشغيل التحليل" لحساب قيم تيار الدائرة القصيرة المتوفرة من 3 مراحل ومن مرحلة إلى مرحلة ونسبة الخطأ X/R في كل شريط توصيل.

معلومات إضافية حول SCA V1.0 المحمول والطريقة الشاملة لتحليل الدوائر القصيرة

يتم إجراء حسابات بسيطة لتيار عطل الدائرة القصيرة من نقطة إلى نقطة باستخدام قانون أوم وقيم مقاومة المعدات. لتحديد تيار الخلل في مواقع مختلفة داخل نظام الطاقة، يتم استخدام خصائص النظام مثل قيمة الدائرة القصيرة المتوفرة عند مدخل الخدمة، جهد الخط، تصنيف المحول KVA والمقاومة المئوية، وخصائص الموصل.

تصبح الحسابات أكثر تعقيدًا عندما يتم استبدال قيم المقاومة بقيم المعاوقة. على سبيل المثال، يتم استخدام نسبة المحولات من المفاعلة إلى المقاومة (X/R) مع نسبة مقاومة المحولات لتحديد قيم X وR على أساس كل وحدة. وبالمثل، يتم أيضًا تقسيم ممانعة الموصلات داخل النظام الكهربائي إلى مكونات X وR للممانعة.

يتم تحديد ذروة تيار الصدع غير المتماثل أيضًا بنسبة X/R. إجمالي التيار غير المتماثل هو مقياس لإجمالي مكون التيار المستمر والمكون المتماثل. يتحلل المكون غير المتماثل مع مرور الوقت وسوف يتسبب في أن تكون الدورة الأولى لتيار العطل أكبر في حجمها من تيار الخلل في الحالة المستقرة. كما أن اضمحلال مكون التيار المستمر يعتمد على نسبة X/R للدائرة بين المصدر والخطأ.

تعد معرفة نسبة الخطأ X/R أمرًا ضروريًا عند اختيار المعدات الكهربائية ومعدات الحماية. على سبيل المثال، يتم اختبار جميع أجهزة الحماية ذات الجهد المنخفض بنسب X/R محددة مسبقًا. إذا تجاوزت نسبة X/R المحسوبة في أي نقطة معينة في نظام التوزيع الكهربائي نسبة X/R التي تم اختبارها لجهاز الحماية من التيار الزائد، فيجب أخذ الترس البديل ذو تصنيف X/R المناسب بعين الاعتبار أو يجب تقليل التصنيف الفعال للجهاز.

الميزات والقدرات:

1. قم بحساب تيارات الدائرة القصيرة ثلاثية الطور، من مرحلة إلى مرحلة في كل ناقل داخل نظام توزيع الطاقة الخاص بك

2. تحديد الحد الأقصى المتاح لتيار الدائرة القصيرة، ومقدار الحد الأقصى لتيار الدائرة القصيرة المنبع والحد الأدنى المتاح لتيار الدائرة القصيرة الذي يساهم به مصدر واحد فقط. كل من تيار الدائرة القصيرة (ASCC) المتاح وجزء ASCC من خلال القيم الحالية لجهاز الحماية مطلوبان لإجراء تحليل شامل لمخاطر فلاش القوس باستخدام طرق NFPA 70E وIEEE 1584

3. حساب المساهمات من المولدات والمحركات

4. إضافة كابلات قياس الأسلاك في أمريكا الشمالية بالإضافة إلى الكابلات الدولية

5. قم بإجراء تحليل شامل للدائرة القصيرة من خلال مراعاة الأجزاء النشطة والمتفاعلة لمقاومة المعدات

6. تحديد نسبة الخطأ X/R في كل ناقل

7. حفظ وإعادة تسمية وتكرار المخططات ذات السطر الواحد وبيانات المعدات

8. تصدير واستيراد الرسوم البيانية ذات السطر الواحد وجميع بيانات المعدات لسهولة المشاركة

9. إرسال نتائج العمليات الحسابية والرسوم البيانية ذات السطر الواحد عبر البريد الإلكتروني
