Kalkulator Saiz Kabel untuk Android. Kira saiz kabel minimum yang diperlukan untuk pelbagai jenis & saiz kabel, peranti pelindung, kaedah pemasangan dan faktor pembetulan.

Anda boleh menggunakan aplikasi kabel calc ini untuk menyemak kabel dan litar yang dipasang sedia ada untuk pematuhan bagi mengesahkan saiz kabel sedia ada dalam pemasangan sedia ada atau untuk mereka bentuk litar akhir baharu dan bekalan sub utama dalam pemasangan baharu.

Ciri:

✔ Cetak keputusan pengiraan kabel

✔ Pemeriksaan pengesahan dan pengesahan

✔ Sokongan untuk MCCB khusus pengilang & ACB (maks Zs)

✔ Sokongan untuk RCD dalam Sistem Pembumian TT

Parameter Reka Bentuk:

- Ib : Arus reka bentuk (Amp)

- L : Panjang litar (Meter)

- Vd : Kejatuhan volt maksimum yang dibenarkan (%)

- Uo : Voltan bekalan (Volt)

- Ze/Zdb : Galangan gelung bumi sumber bekalan (Ohms)

- Dalam : Penilaian peranti pelindung (Amp)

- s : Masa pemotongan maksimum (Saat)

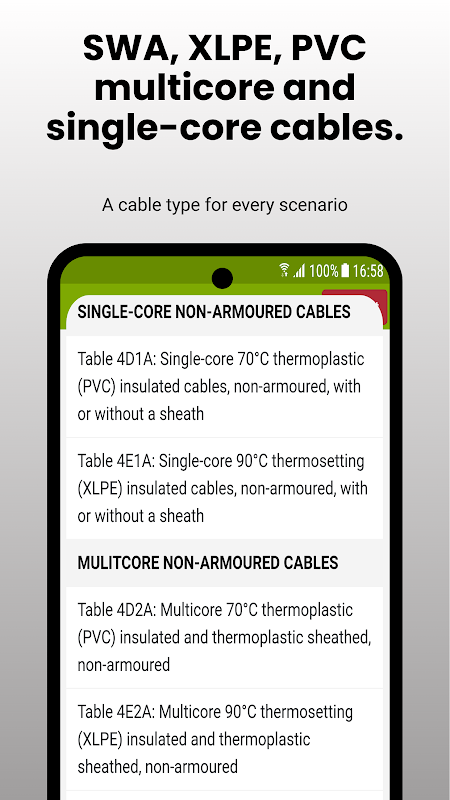

- Jenis kabel

- Kaedah pemasangan

- Jenis peranti pelindung

- Jenis sistem pembumian (TN-C-S, TN-S, TT)

Faktor Pembetulan:

- Cg : Pengelompokan

- Ca : Suhu udara persekitaran

- Ca : Suhu tanah persekitaran

- Ci : Penebat haba

- Cc : fius separuh tertutup BS 3036

Pengiraan Kalkulator Kabel:

- Ia : Arus berjadual

- R1+R2 : Litar dijangka nilai R1+R2

- Zs : Litar dijangka nilai Zs

- Zs Maks : Nilai Zs maks dikira untuk 0.2s, 0.4s & 5s (80% + 100% nilai)

- Vd : % penurunan voltan yang dikira

- CF : Jumlah nilai faktor pembetulan yang digunakan

- Saiz kabel minimum yang diperlukan (mm²)

Kalkulator kabel ini mengambil kira dan menggunakan faktor berikut untuk pengiraan saiz kabelnya:

- Vd : Penurunan volt maksimum

- Cf : Faktor pembetulan

- L : Panjang litar

- Zs : Maksimum Zs 80% nilai pelarasan suhu

Contoh Pemeriksaan Pengesahan:

- Menyemak Zs yang dikira dengan nilai Max Zs 80%.

- Semak jika pengguna memilih sistem pembumian TT = RCD diperlukan

- Menyemak sama ada pengguna memilih penurunan volt 3% (pencahayaan) dan peranti Masuk = >16 amp

- Semak sama ada pengguna memilih masa putus sambungan 5 saat dan peranti Masuk = <32 amp

- Semak jika peranti pelindung terpilih Max Zs sudah melebihi nilai Zs/Zdb bekalan anda

- Periksa sama ada arus reka bentuk (Ib) melebihi penarafan peranti pelindung (In)

- Periksa sama ada kadaran peranti pelindung (In) adalah dua kali ganda arus reka bentuk (Ib)

- + banyak lagi...

Alat saiz kabel yang hebat yang turut mengira nilai Zs yang dijangkakan, % penurunan volt dan anggaran r1+r2 sebagai tambahan kepada saiz kabel minimum yang diperlukan.

Cara menggunakan:

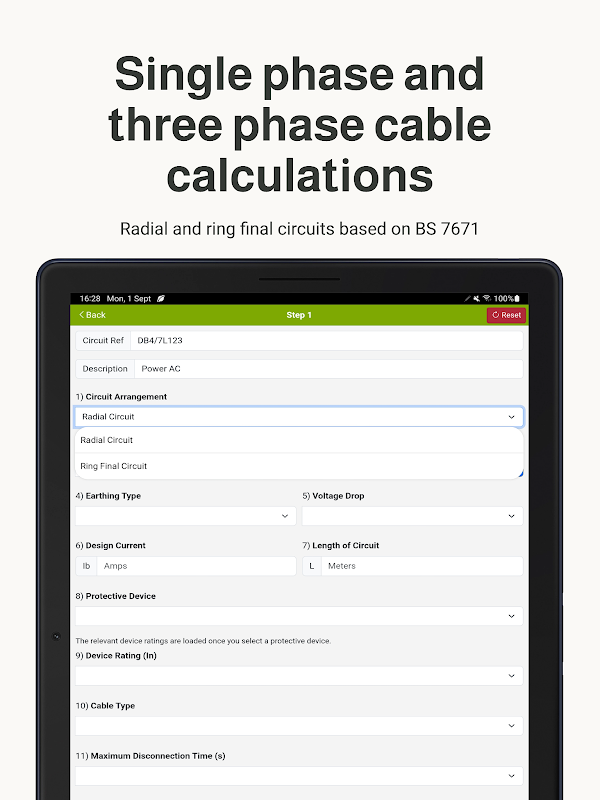

1) LANGKAH 1 - Masukkan parameter reka bentuk pengiraan kabel anda

2) LANGKAH 2 - Pilih kaedah pemasangan & gunakan sebarang faktor pembetulan yang berkaitan

3) Ketik "Kira" untuk mengira saiz kabel

4) Ketik ikon pencetak untuk Mencetak hasil pengiraan kabel

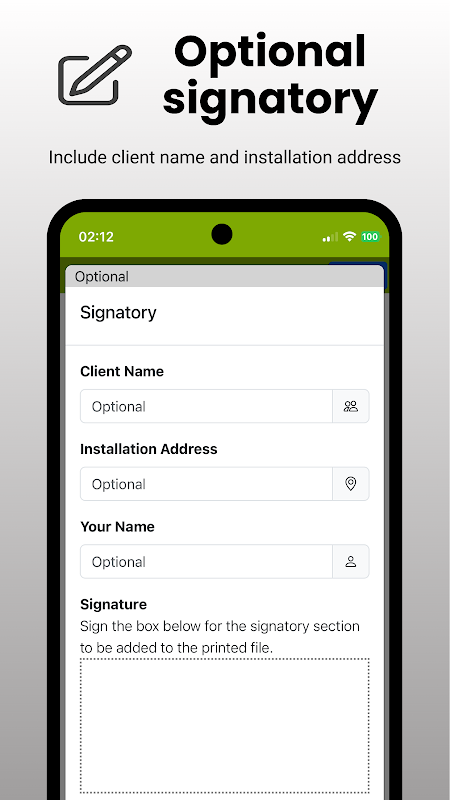

5) Pilihan, tandatangani skrin untuk menandatangani dokumen

Aplikasi kalkulator saiz kabel ini direka untuk telefon dan tablet Android.
