USB Serial Terminal Lite

Telefon pintar program terminal siri. Peralatan USB menggunakan Silikon Makmal CP210X, FTDI FT232 dan Prolific PL2303, CDC / ACM UART untuk cip Bridge USB boleh digunakan untuk menyambung ke telefon pintar anda.

ZigBee Cip TI CC2531 (USB-Enabled Penyelesaian SOC 2.4-GHz IEEE 802.15.4 dan ZigBee App) boleh digunakan juga.

Menyediakan fungsi yang sama dan PC untuk terminal komunikasi bersiri

- UART Disokong untuk cip Bridge USB: Silicon Laboratories (CP210X), FTDI (FT232), Prolific (PL2303)

- Sokongan Arduino (FTDI, CDC / ACM)

- Menyokong telefon pintar: sokongan USB tuan rumah telefon pintar (nota 3/galaxy Samsung galaxy2/galaxy / galaksi note2/Vega pelumba R3)

- Menyokong Android versi: Android versi 3.1 (API Tingkat 12) atau

1. Mula Pantas

1) Sila gunakan kabel OTG untuk menyambung peranti usb pada telefon pintar anda.

2) telefon pintar mengesan peranti usb, dan kemudian bertanya sama ada untuk menjalankan.

Klik OK untuk menjalankan App.

3) Klik butang Tetapan (ikon sepana) sudut kanan atas untuk menetapkan komunikasi bersiri.

4) Klik butang Simpan.

5) Klik butang Sambung (Ikon telefon) sudut kanan atas untuk menyambung ke peranti.

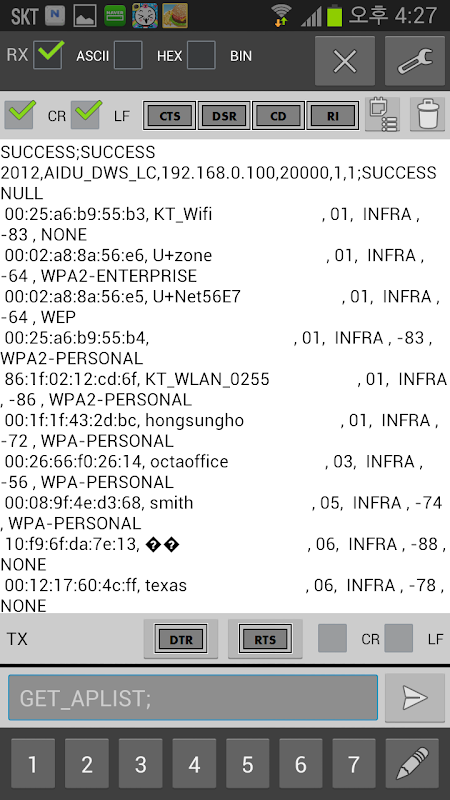

Aktiviti Utama 2.

- ASCII: Cetak menerima data sebagai rentetan ascii.

- HEX: Cetak menerima data sebagai rentetan perenambelasan.

- BIN: Cetak menerima data sebagai rentetan perduaan.

- Berhubungan Button (icon Phone):, menyambung ke peranti USB. Selepas sambungan ikon ini berubah untuk menutup ikon.

- Tetapan Button (icon Wrench): Komunikasi bersiri tetingkap tetapan akan membuka

- Atas (RX) CR, LF: konfigurasi pemisah Line. proses peranti untuk penukaran pemisah baris sistem tempatan untuk menerima data sebelum kawasan teks cetak

- Butang status Modem: menunjukkan CTS, DSR, CD, status pin RI

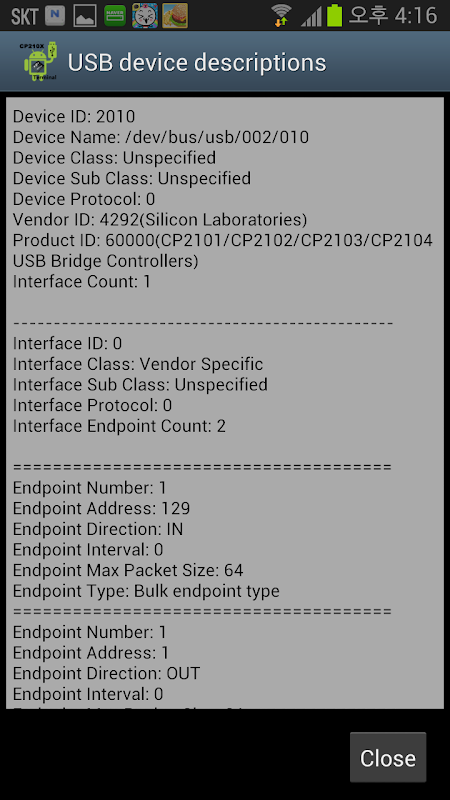

- USB peranti description: Penerangan tetingkap peranti USB akan membuka

- Kosongkan menerima data :: Sampah icon, jelas semua menerima data dalam kawasan teks

- Menerima kawasan teks data: cetak menerima data

- DTR butang: kawalan modem status DTR

- Butang RTS: kawalan modem status RTS

- Rendah (TX) CR / LF: Lampirkan aksara pemisah talian untuk memindahkan data

- Pindahan (TX) Text medan input: Masukkan data (tali, perpuluhan, perenambelasan, perduaan) yang ingin anda pindahkan.

Memindahkan data dimasukkan sebagai rentetan secara lalai.

Data binari dimasukkan seperti yang ditunjukkan di bawah, anda boleh masukkan ke dalam hex atau binari atau perpuluhan

Perpuluhan: @ + 숫자 3 angka (0 ~ 255) bekas) CR: @ 013

Perenambelasan: # + 2 angka hex, bekas) CR: # 0D

Perduaan: & + 8 digit perduaan, bekas) CR: & 00001101

※ melarikan diri @, #, &: memasukkan dua kali berturut-turut untuk menghantar @, #, &

bekas) @ @, # #, &&

- Hantar Button (ikon anak panah kanan): Pemindahan data input ke peranti USB

- Butang Makro 1 ~ 7: makro Set (telah memasuki data yang kerap digunakan terlebih dahulu) untuk memindahkan medan teks

- Macro Edit Button (icon Pensil): mengedit tetingkap Makro akan membuka

3. Menu

- Tetapan: Siri tetingkap Tetapan Komunikasi akan terbuka.

- Perihal USB: USB tetingkap spesifikasi peralatan akan terbuka.

- Edit Makro: suntingan tingkap makro akan terbuka.

- ASCII Kod Jadual: Kod ASCII jadual lookup dan tetingkap input akan terbuka.

       pilih kod ASCII bagi Kod ASCII input

- Bantuan: Bantuan

4. Ciri-ciri lain (view)

- Tetapan Komunikasi bersiri: Kadar Baud, bit data, Pariti, bit Stop,

Tetapan Mod berjabat tangan disokong.

  Pilih membolehkan pembalakan fail untuk pembalakan menerima data dalam laluan storan luaran "[Root Penyimpanan Luar] / USBTerminal / YYMMDD_hhmmss.log".

- Suntingan Makro: mengedit makro pemindahan data yang kerap digunakan.

Makro boleh mendaftar sehingga tujuh.

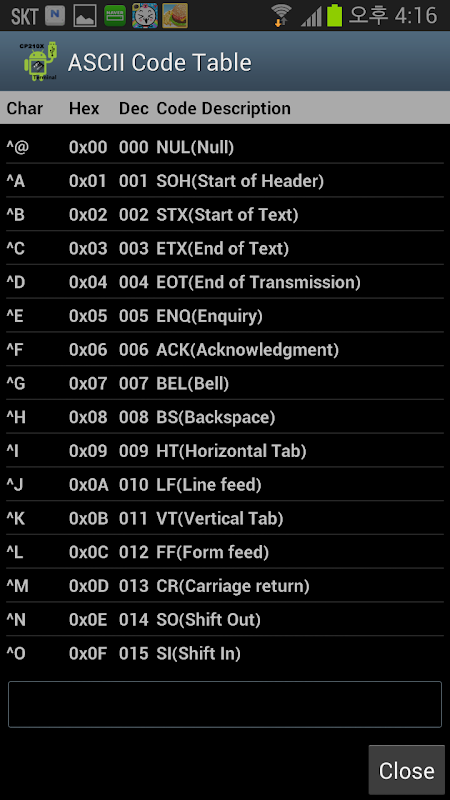

- Jadual ASCII: Kod ASCII jadual.

Kod ASCII dimasukkan untuk medan teks Apabila anda memilih kod,

dan tingkap ditutup, kod yang dimasukkan dilampirkan medan teks tx

5. FAQ

S: Mengapa telefon pintar saya mengesan peranti usb?

A: Telefon pintar memastikan ia menyokong Hos USB.

Di samping itu, Android versi 3.1 (API Tingkat 12) daripada sokongan Angkatan USB.

Kadang-kadang pada telefon pintar tidak mengiktiraf peranti USB (misalnya Galaxy Nota 1). Kabel OTG Smartphone untuk menyambung untuk meninggalkan hanya bahagian yang disambungkan kepada peralatan dengan mencabut plag dan menyambung semula jika anda mengakui bahawa kes ini adalah.
