Alignment Viewer

[LEGACY VERSIE - NIET MEER BIJGEWERKT]

Bespaar tijd met Alignment Viewer – Importeer een spoor- of weguitlijning en ontvang realtime informatie over de ketting-/station- en offsetpositie.

Ontworpen om de aanleg/het onderhoud van snelwegen en spoorwegen te helpen bij het uitvoeren van snelle en gemakkelijke inspecties ter plaatse om problemen en voortgang ter plaatse te identificeren en te rapporteren. Foto's met een watermerk met chainage / station en offset zorgen ervoor dat rapporten snel, nauwkeurig en BIM-compatibel zijn, waardoor dit de perfecte app is voor de moderne civiel ingenieur.

Importeer en bekijk geometrische lijnen, punten en verken dwarsdoorsneden die zijn getekend op basis van verstrekte ontwerp- en grondniveaugegevens. Converteer tussen geodetische WGS84/ETRS89 wereldcoördinaten (Latitude Longitude) en Cartesian Easting Northing op basis van duizenden beschikbare rastertransformaties met een optionele locatieverschuiving en schaalfactor.

**** Functies van de uitlijnviewer****

Hieronder vindt u de volledige lijst met functies van Alignment Viewer:

**Uitlijning weg/spoor**

Importeer alignementen uit LandXML (.xml), of NRG Alignment formaat (.nst).

Biedt ondersteuning voor weg- en spooruitlijningen met bochten, spiralen, doeken, parabolen en rechte stukken.

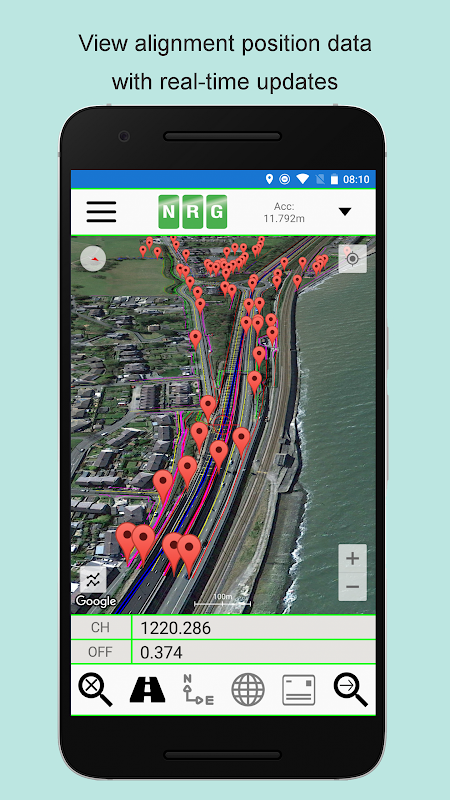

Realtime positie-updates in Chainage / Station en Offset.

Maak foto's watermerk met Chainage / Station en Offset.

**Geometrische pinnen / punten**

Maakt het importeren van pinnen mogelijk uit Google Earth-bestanden (.kml), NRG Ground Plot Files (.gpf) en ASCII/CSV-bestanden (.txt).

Pinnen kunnen handmatig worden geplaatst op basis van geodetische, cartesiaanse of geometrische uitlijningscoördinaten.

Maakt het mogelijk om geïmporteerde pinnen te bewerken.

Maakt de export van nieuwe pinbestanden (.kml, .gpf of .txt) mogelijk.

**Geometrische lijnen**

Regels kunnen worden geïmporteerd uit Google Earth-bestanden (.kml).

Lijnen kunnen naar de kaart worden geladen, naar de dwarsdoorsnede of naar beide worden geladen.

De weergavekleur van de doorsnede kan voor elk lijnbestand worden geselecteerd.

Biedt ondersteuning voor het tegelijk laden van meerdere regelbestanden.

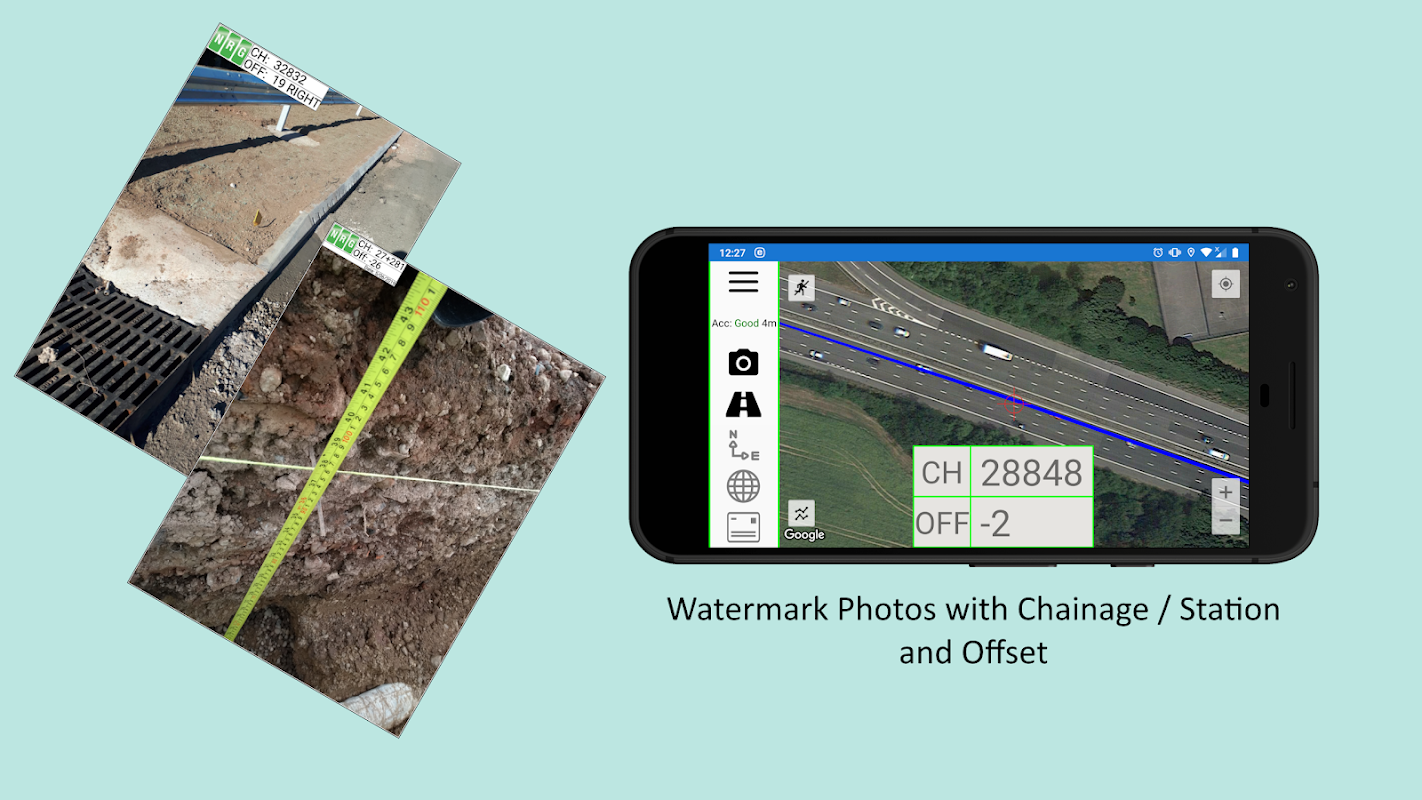

**Foto's met watermerk**

Er kunnen foto's worden gemaakt die vervolgens worden voorzien van een watermerk met de Chainage / Station en Offset van de huidige locatie.

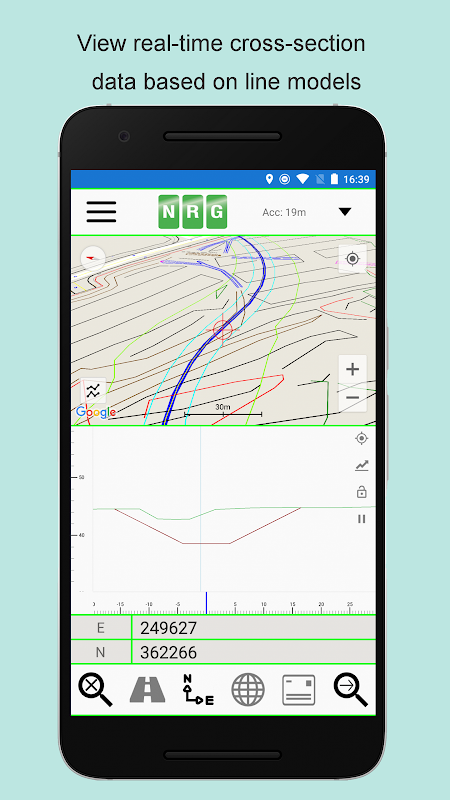

**Dwarsdoorsneden**

Hiermee kan een dwarsdoorsnede worden gemaakt die loodrecht op een bepaalde geometrische uitlijning of kop staat.

Doorsnede-updates in realtime.

De dwarsdoorsnedemodus ondersteunt het pauzeren van updates, het vergrendelen van schaal/transformatie en het importeren van Google-grondhoogtegegevens.

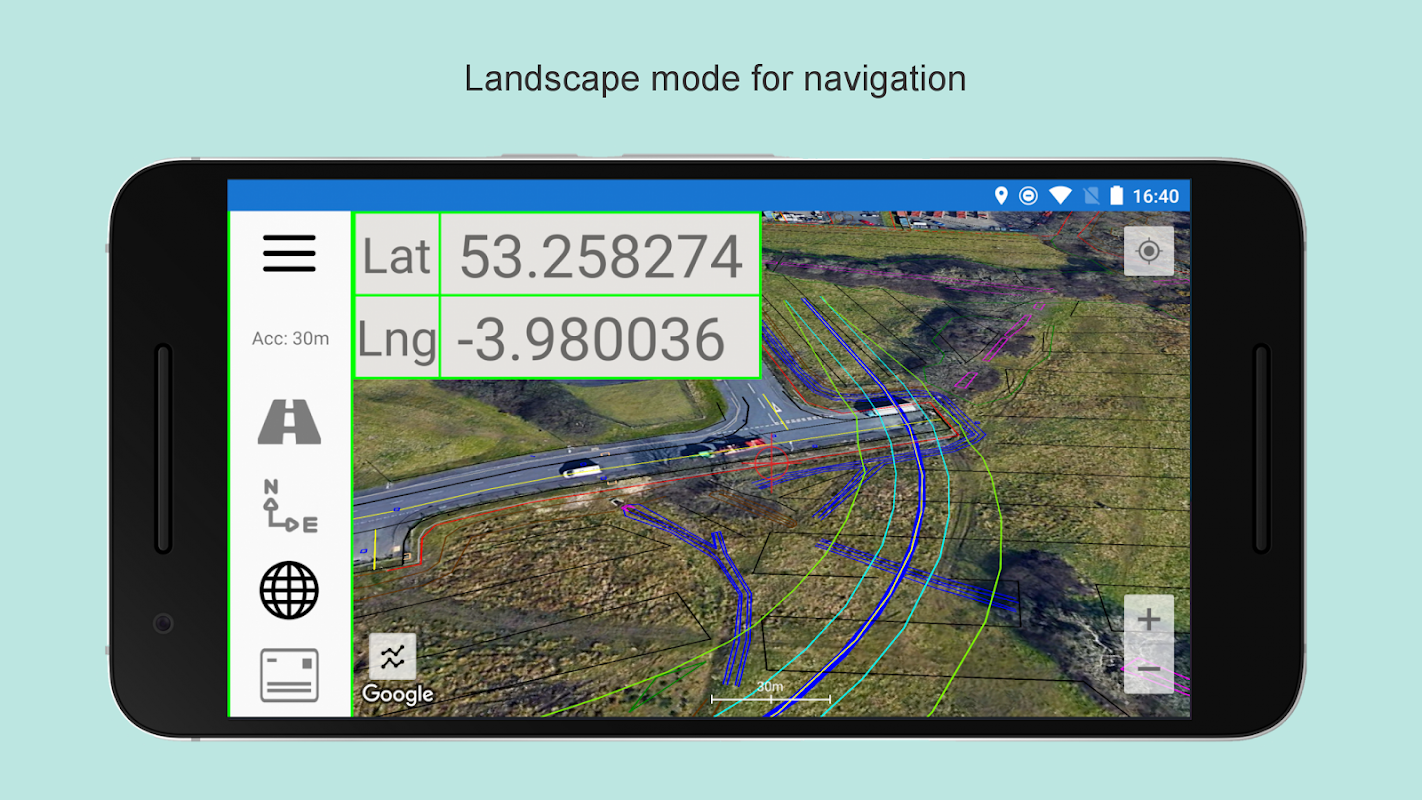

**Landschapsmodus**

Perfect voor plaatsing op het dashboard van uw voertuig. NRG Alignment Viewer landschapsmodus biedt duidelijke en realtime updates van de apparaatpositie in termen van WGS84, Cartesiaanse EN en geometrische uitlijning (ketting/station/meter)-coördinaten.

****Configuratie-opties****

Alignment Viewer biedt een uitgebreide lijst met configuratie-opties waarmee de app kan worden aangepast aan uw voorkeur.

**Geometrische uitlijning configuratie-opties**

Offset weergave formatie: -/+ of Links/Rechts.

Uitlijningsafstand: Chainage/Station/Meterage.

Uitlijningsformaat 10000/10+000/100+00

Weergave van decimale plaatsen voor Alignment/EN.

**Kaartconfiguratie-opties**

Verkeersweergave.

Straat-, satelliet- en hybride kaarttypen.

Dwarshaar.

Kaartschaalbalk.

Maateenheden: imperiaal/metrisch.

**Dwarsdoorsnede configuratie-opties**

Doorsnede midden: Middelpunt of Door de gebruiker gedefinieerde offset.

Door de gebruiker gedefinieerde schaalsectie / Dwarsdoorsnede-afstand.

Verticale overdrijving.

Google Elevation-segmentafstand

Schaalbalken in-/uitschakelen.

**Opties voor fotoconfiguratie met watermerk**

Watermerk positie

Watermerk grootte

Naam weg/spoorlijn weergeven

GPS-nauwkeurigheid weergeven

Toon datum

Show Time

**Handleiding**

NRG Alignment Viewer handleiding is te vinden op http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Het wordt ten zeerste aanbevolen dat nieuwe gebruikers de handleiding bekijken om volledig gebruik te kunnen maken van de NRG Alignment Viewer.

Tags: GPS, Wegenuitlijning, Spooruitlijning, WGS84, ETRS89, OSGB36, Civiele techniek, Wegenonderhoud, Landmeten, Dwarsdoorsnede, Wegenbouw, Chainage, Station.
