SurvEngTrav

Deze app ondersteunt Android 8.0 en hoger

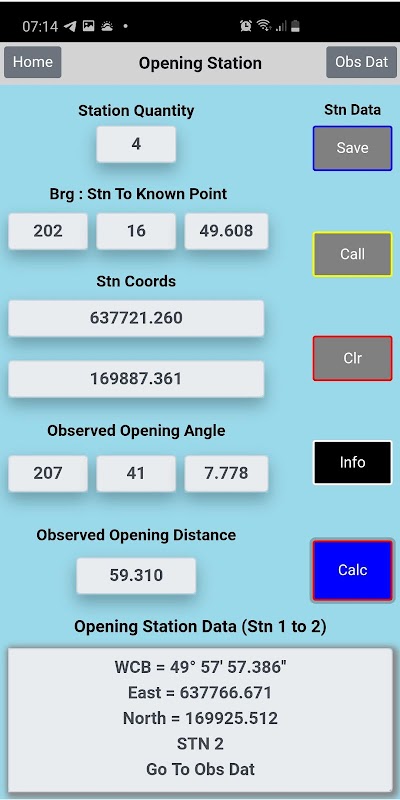

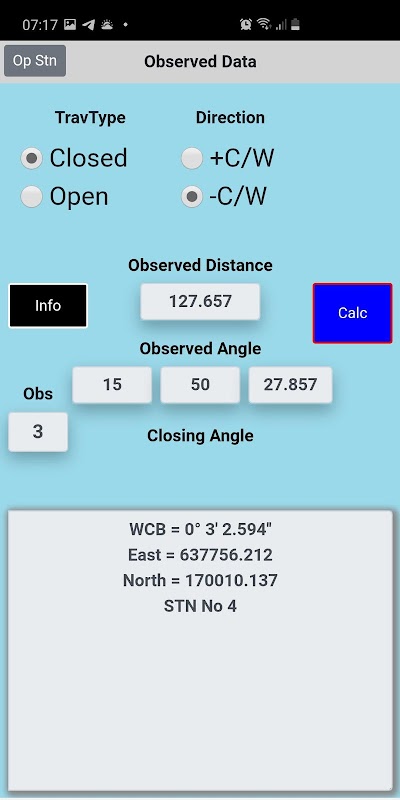

Het primaire ontwerp voor deze applicatie is voor technische landmeters op locatie om verplaatsingsgegevens te berekenen uit handmatig geboekte hoeken en afstanden die snel en nauwkeurig kunnen worden berekend in definitieve stationcoördinaten. De invoereenheden voor hoeken zijn: graden, minuten en seconden, evenals de uitvoer van de berekende gegevens. Coördinaatgegevens worden ingevoerd als (VK) oost en noord, evenals de uitvoer van coördinaatgegevens. De applicatie berekent gegevens voor zowel een eenvoudige Open Traverse als meer gecompliceerde Gesloten Traverses.

Voor gesloten traverses zijn er 3 berekeningsfasen die deze applicatie zal uitvoeren en deze zijn:

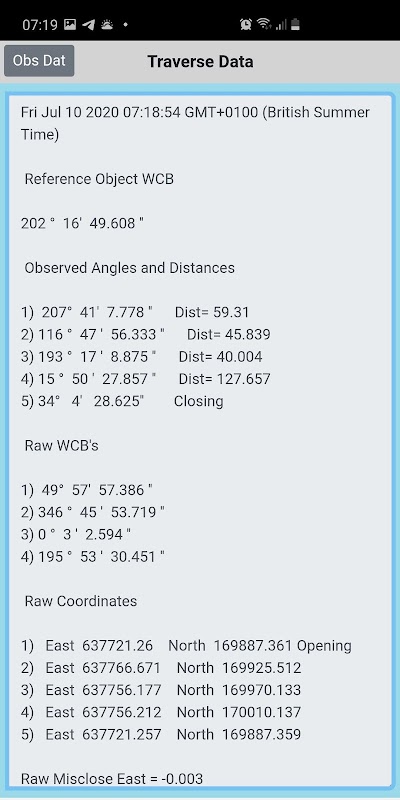

1) Berekening van niet-aangepaste coördinaten

2) Berekening van coördinaten nadat automatische hoekaanpassing wordt toegepast op waargenomen hoeken.

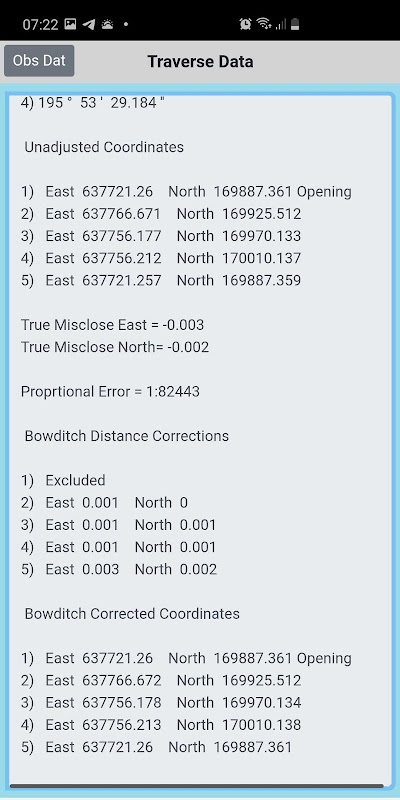

3) Berekening van coördinaten nadat een Bowditch-correctie automatisch is toegepast op de waargenomen afstanden.

Binnen alle 3 fasen is er een afdrukfunctie om de berekende coördinaten weer te geven die kunnen worden gemarkeerd, geselecteerd om te worden gekopieerd en geplakt in e-mail, tekstberichten of via Bluetooth op een computer of ander apparaat.

Voor een Open Traverse berekent en voert de applicatie in eerste instantie de volgende gegevens uit:

1) Peiling en coördinaten van de hele cirkel voor elk waargenomen station

2) De totale afstand van de voltooide Traverse.

De Link Traverse-procedure is ontworpen om een ​​volledige Link Traverse-aanpassing uit te voeren, waaronder:

1) Berekening van niet-aangepaste WCB en onbewerkte coördinaten (inclusief onbewerkte misclosure)

2) Berekening van aangepaste hoeken en WCB na de procedure voor het uitbalanceren van de link traverse hoek

is aangebracht.

3) Berekening van de daadwerkelijke Misclosure

4) Berekening van gedeeltelijke coördinaten

5) Berekening van totale coördinaten

6) Berekening van door Bowditch gecorrigeerde coördinaten.

De Whole Circle Bearing Direction Procedure kan worden gebruikt door landmeters en ingenieurs voor het bouwen van tunnels om te controleren en ervoor te zorgen dat de tunnel in de juiste richting beweegt. (Deze methode is in feite een open Traverse zonder het gebruik van coördinaten) Deze methode van landmeetkunde vereist alleen geobserveerde hoeken, die worden gebruikt om de hele cirkellagers over de lengte van een tunnel te berekenen tijdens de constructie.
