Alignment Viewer

[STARA WERSJA – JUŻ NIE AKTUALIZOWANA]

Oszczędzaj czas dzięki przeglądarce wyrównania — importuj wyrównanie torów lub dróg i otrzymuj w czasie rzeczywistym informacje o pikietażu/stacji i pozycji przesunięcia.

Zaprojektowany, aby wspomóc budowę/konserwację dróg i linii kolejowych, przeprowadzać szybkie i łatwe inspekcje na miejscu w celu identyfikacji i raportowania problemów na budowie oraz postępów w terenie. Zdjęcia ze znakami wodnymi z pikietażem/stacją i przesunięciem zapewniają, że raporty są szybkie, dokładne i zgodne z BIM, dzięki czemu jest to idealna aplikacja dla współczesnego inżyniera budownictwa.

Importuj i przeglądaj linie geometryczne, punkty i eksploruj przekroje na podstawie dostarczonych danych projektowych i danych z poziomu gruntu. Konwersja między geodezyjnymi współrzędnymi światowymi WGS84/ETRS89 (szerokość geograficzna i długość geograficzna) a kartezjańskim współrzędnym północnym na podstawie tysięcy dostępnych przekształceń siatki z opcjonalnym przesunięciem lokalizacji i współczynnikiem skali.

****Funkcje przeglądarki wyrównania****

Poniżej znajduje się pełna lista funkcji udostępnianych przez Alignment Viewer:

**Trasy drogowe/kolejowe**

Importuj linie trasowania z formatu LandXML (.xml) lub formatu NRG Alignment (.nst).

Zapewnia obsługę linii trasowania dróg i torów z uwzględnieniem krzywych, spiral, klotoid, parabol i prostych.

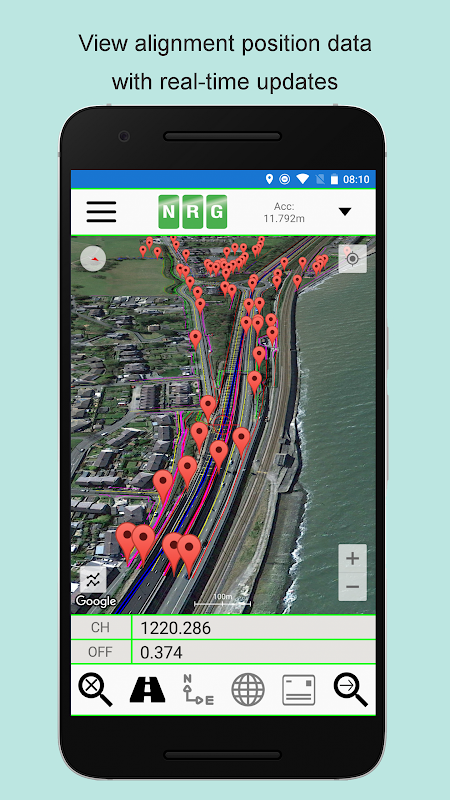

Aktualizacje pozycji w czasie rzeczywistym w pikietażu / pikiecie i przesunięciu.

Rób zdjęcia znak wodny za pomocą pikietażu / stacji i przesunięcia.

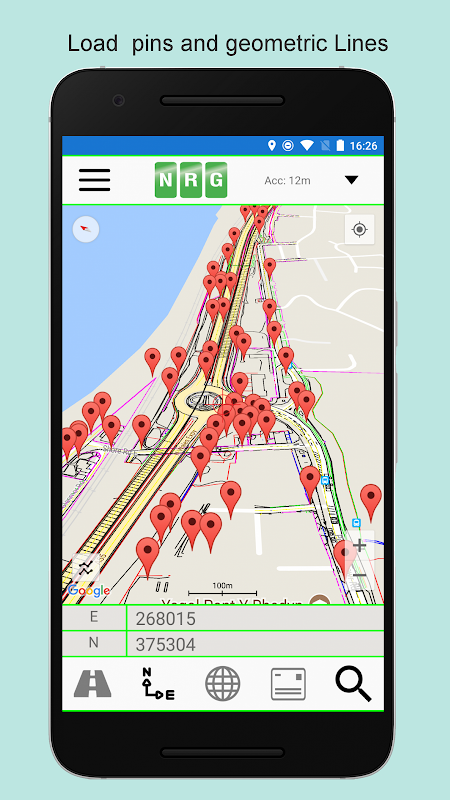

**Geometryczne szpilki/punkty**

Umożliwia importowanie pinów z plików Google Earth (.kml), NRG Ground Plot Files (.gpf) i plików ASCII/CSV (.txt).

Kołki można umieszczać ręcznie na podstawie współrzędnych geodezyjnych, kartezjańskich lub geometrycznych.

Pozwala na edycję importowanych pinów.

Umożliwia eksport nowych plików pinów (.kml, .gpf lub .txt).

**Linie geometryczne**

Wiersze można importować z plików Google Earth (.kml).

Linie można wczytać do mapy, wczytać do przekroju lub wczytać do obu.

Kolor wyświetlania przekroju poprzecznego można wybrać dla każdego pliku linii.

Zapewnia obsługę ładowania wielu plików wierszy jednocześnie.

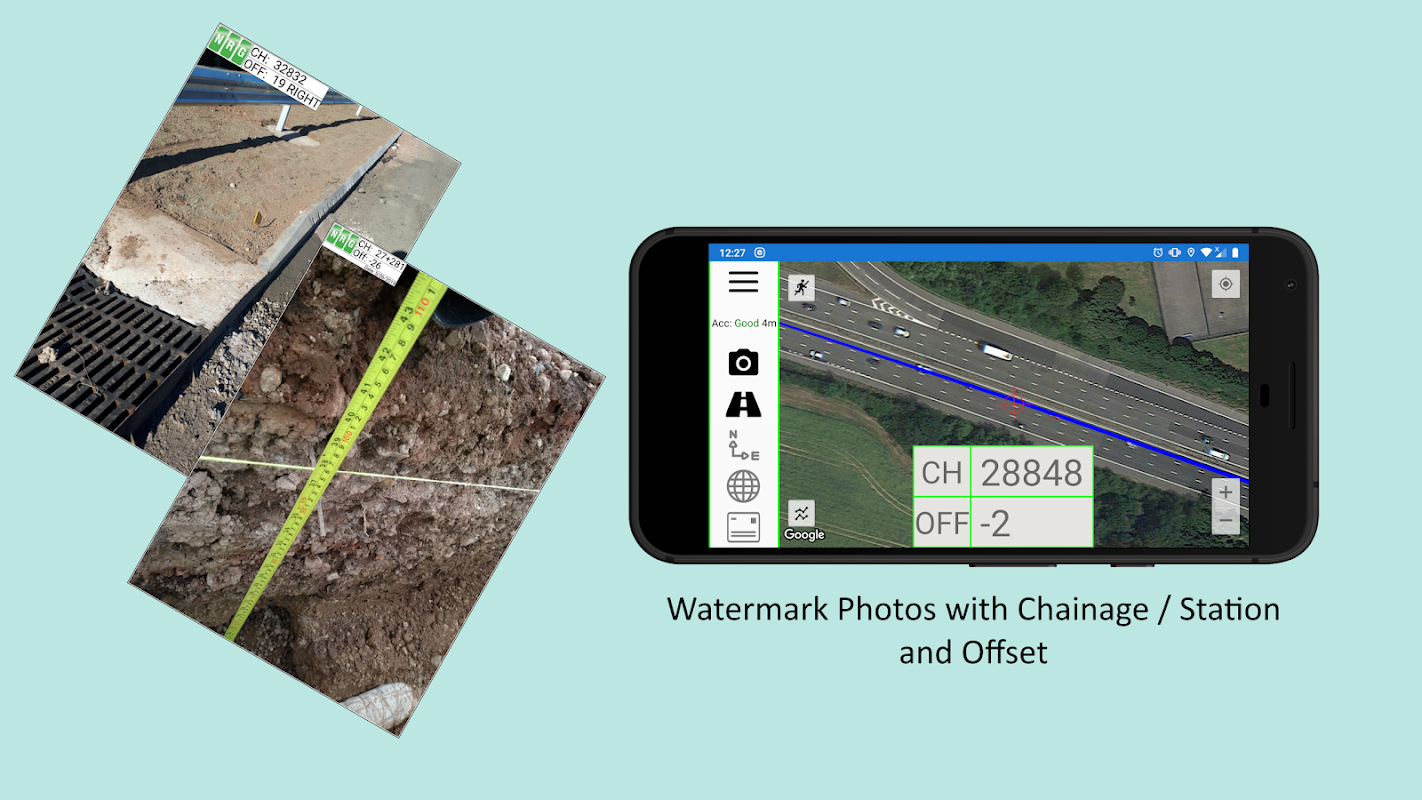

**Zdjęcia ze znakiem wodnym**

Można zrobić zdjęcia, które zostaną następnie oznaczone znakiem wodnym z pikietażem / stacją i przesunięciem bieżącej lokalizacji.

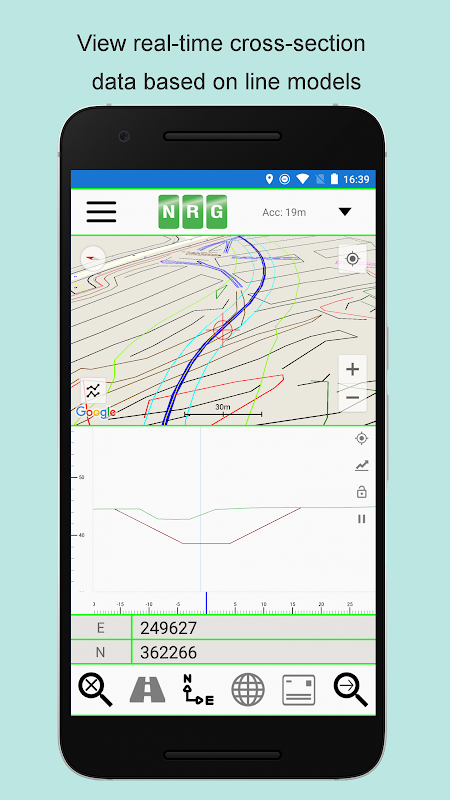

**Przekroje**

Umożliwia tworzenie przekroju prostopadłego do danej linii trasowania geometrycznego lub nagłówka.

Aktualizacje przekrojów w czasie rzeczywistym.

Tryb przekroju obsługuje wstrzymywanie aktualizacji, blokowanie skali/transformacji oraz importowanie danych Google o wysokości terenu.

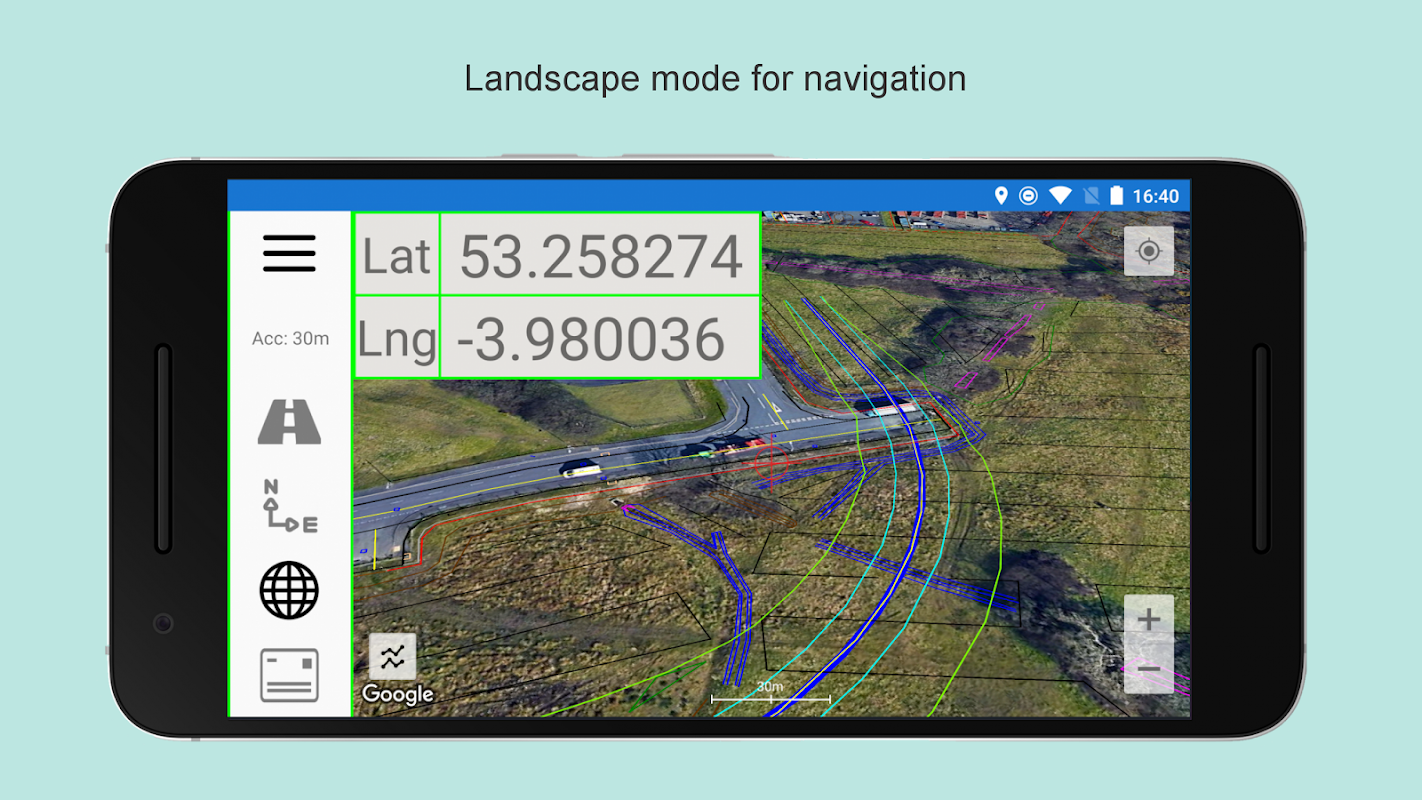

**Tryb krajobrazu**

Idealny do umieszczenia na desce rozdzielczej pojazdu Tryb poziomy NRG Alignment Viewer zapewnia wyraźne aktualizacje pozycji urządzenia w czasie rzeczywistym pod względem współrzędnych WGS84, kartezjańskiego EN i geometrycznego wyrównania (łańcuch/stacja/metraż).

****Opcje konfiguracji****

Alignment Viewer zapewnia obszerną listę opcji konfiguracyjnych, które pozwalają dostosować aplikację do własnych preferencji.

**Opcje konfiguracji wyrównania geometrycznego**

Tworzenie wyświetlania przesunięcia: -/+ lub Lewo/Prawo.

Odległość wyrównania: pikietaż/stacja/metraż.

Format wyrównania 10000/10+000/100+00

Miejsca dziesiętne są wyświetlane dla Wyrównania/EN.

**Opcje konfiguracji mapy**

Wyświetlacz ruchu.

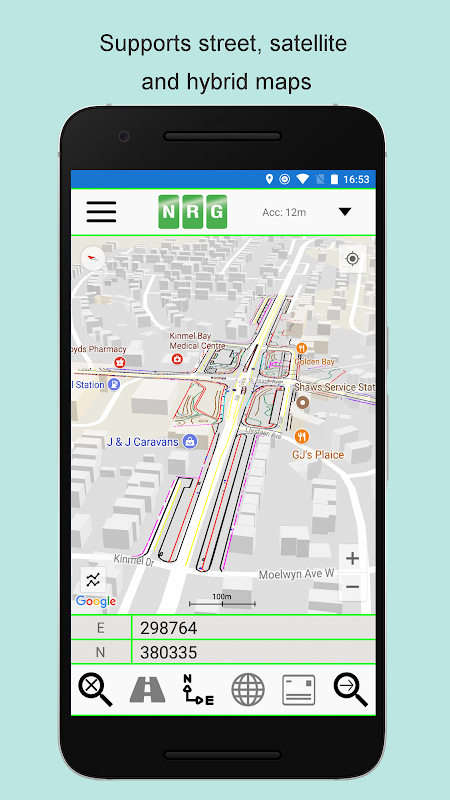

Typy map typu Street, Satellite i Hybrid.

Celownik.

Pasek skali mapy.

Jednostki miary: imperialne/metryczne.

**Opcje konfiguracji przekroju poprzecznego**

Środek przekroju poprzecznego: Punkt środkowy lub Przesunięcie zdefiniowane przez użytkownika.

Zdefiniowany przez użytkownika przekrój skali / odległość przekroju poprzecznego.

Przesada pionowa.

Odległość segmentu Google Elevation

Włącz / Wyłącz paski skali.

**Opcje konfiguracji zdjęć ze znakiem wodnym**

Pozycja znaku wodnego

Rozmiar znaku wodnego

Pokaż nazwę linii trasowania drogi / linii kolejowej

Pokaż dokładność GPS

Pokaż datę

Czas na przedstawienie

**Podręcznik**

Podręcznik NRG Alignment Viewer można znaleźć na stronie http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Zdecydowanie zaleca się, aby nowi użytkownicy zapoznali się z instrukcją, aby w pełni wykorzystać przeglądarkę NRG Alignment Viewer.

Tagi: GPS, osiowanie dróg, osiowanie kolei, WGS84, ETRS89, OSGB36, Inżynieria lądowa, Utrzymanie autostrad, Geodezja, Przekrój, Budowa dróg, Pikietaż, Stacja.
