Alignment Viewer

[รุ่นดั้งเดิม - ไม่มีการอัปเดตอีกต่อไป]

ประหยัดเวลาด้วย Alignment Viewer – นำเข้าการจัดแนวรางหรือถนน และรับข้อมูลตำแหน่งลูกโซ่/สถานีตามเวลาจริงและออฟเซ็ต

ออกแบบมาเพื่อช่วยให้การก่อสร้าง / บำรุงรักษาทางหลวงและทางรถไฟทำการตรวจสอบสถานที่ได้อย่างรวดเร็วและง่ายดาย เพื่อระบุและรายงานปัญหาของไซต์งานและความคืบหน้าจากภาคสนาม รูปภาพที่มีลายน้ำด้วย chainage / station และ offset ช่วยให้มั่นใจได้ว่ารายงานจะรวดเร็ว ถูกต้อง และสอดคล้องกับ BIM ทำให้แอปนี้เป็นแอปที่สมบูรณ์แบบสำหรับวิศวกรโยธาสมัยใหม่

นำเข้าและดูเส้นเรขาคณิต จุด และสำรวจส่วนตัดขวางที่ดึงมาจากการออกแบบที่มีให้และข้อมูลระดับพื้นดิน แปลงระหว่างพิกัดโลก WGS84/ETRS89 ของโลก (ละติจูดลองจิจูด) และคาร์ทีเซียนอีสติ้งเหนือโดยพิจารณาจากการแปลงกริดที่มีอยู่นับพันพร้อมตัวเลือกการเปลี่ยนไซต์และตัวคูณขนาด

**** คุณสมบัติการจัดตำแหน่ง Viewer ****

โปรดดูรายการคุณสมบัติทั้งหมดที่มีให้โดย Alignment Viewer ด้านล่าง:

**แนวถนน / รางรถไฟ**

นำเข้าการจัดตำแหน่งจาก LandXML (.xml) หรือรูปแบบการจัดตำแหน่ง NRG (.nst)

รองรับการวางแนวถนนและรางที่มี Curves, Spirals, Clothoids, Parabolas และ Straights

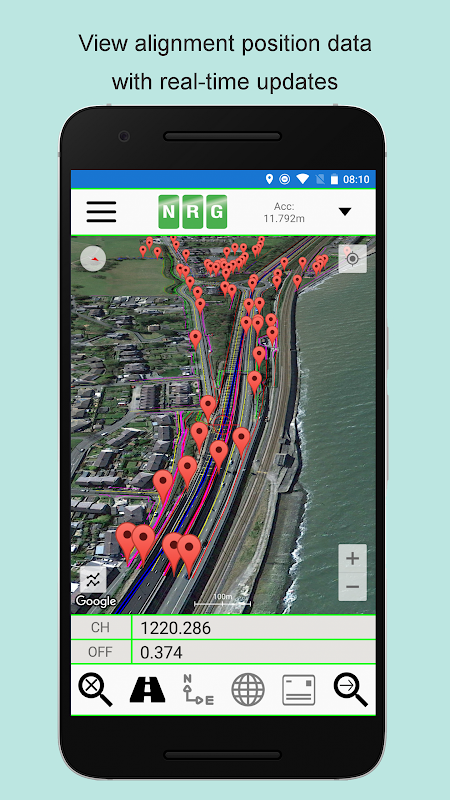

อัปเดตตำแหน่งตามเวลาจริงใน Chainage / Station และ Offset

ถ่ายภาพลายน้ำด้วย Chainage / Station และ Offset

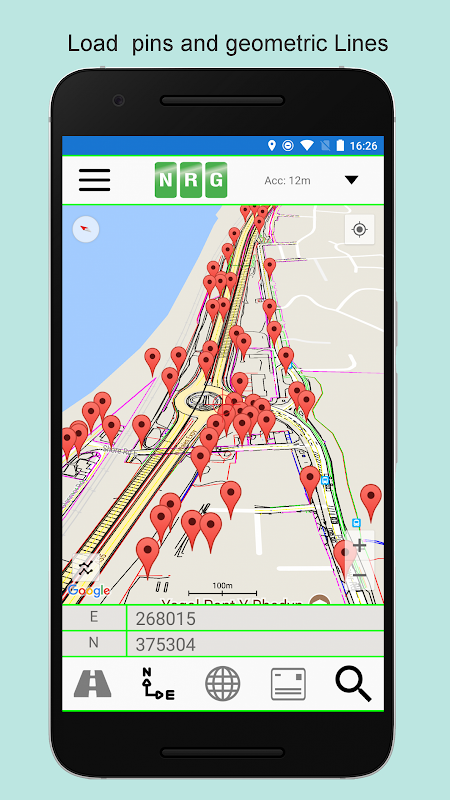

**หมุดเรขาคณิต / คะแนน**

อนุญาตให้นำเข้าพินจากไฟล์ Google Earth (.kml), ไฟล์ NRG Ground Plot (.gpf) และไฟล์ ASCII/CSV (.txt)

สามารถวางพินได้ด้วยตนเองตามพิกัดพิกัดพิกัดพิกัด คาร์ทีเซียน หรือเรขาคณิต

อนุญาตให้แก้ไขพินที่นำเข้า

อนุญาตให้ส่งออกไฟล์พินใหม่ (.kml, .gpf หรือ .txt)

**เส้นเรขาคณิต**

เส้นสามารถนำเข้าจากไฟล์ Google Earth (.kml)

สามารถโหลดเส้นลงในแผนที่ โหลดไปที่หน้าตัด หรือโหลดทั้งสองอย่าง

สามารถเลือกสีของภาพตัดขวางสำหรับไฟล์แต่ละบรรทัดได้

รองรับการโหลดไฟล์หลายบรรทัดพร้อมกัน

**ภาพลายน้ำ**

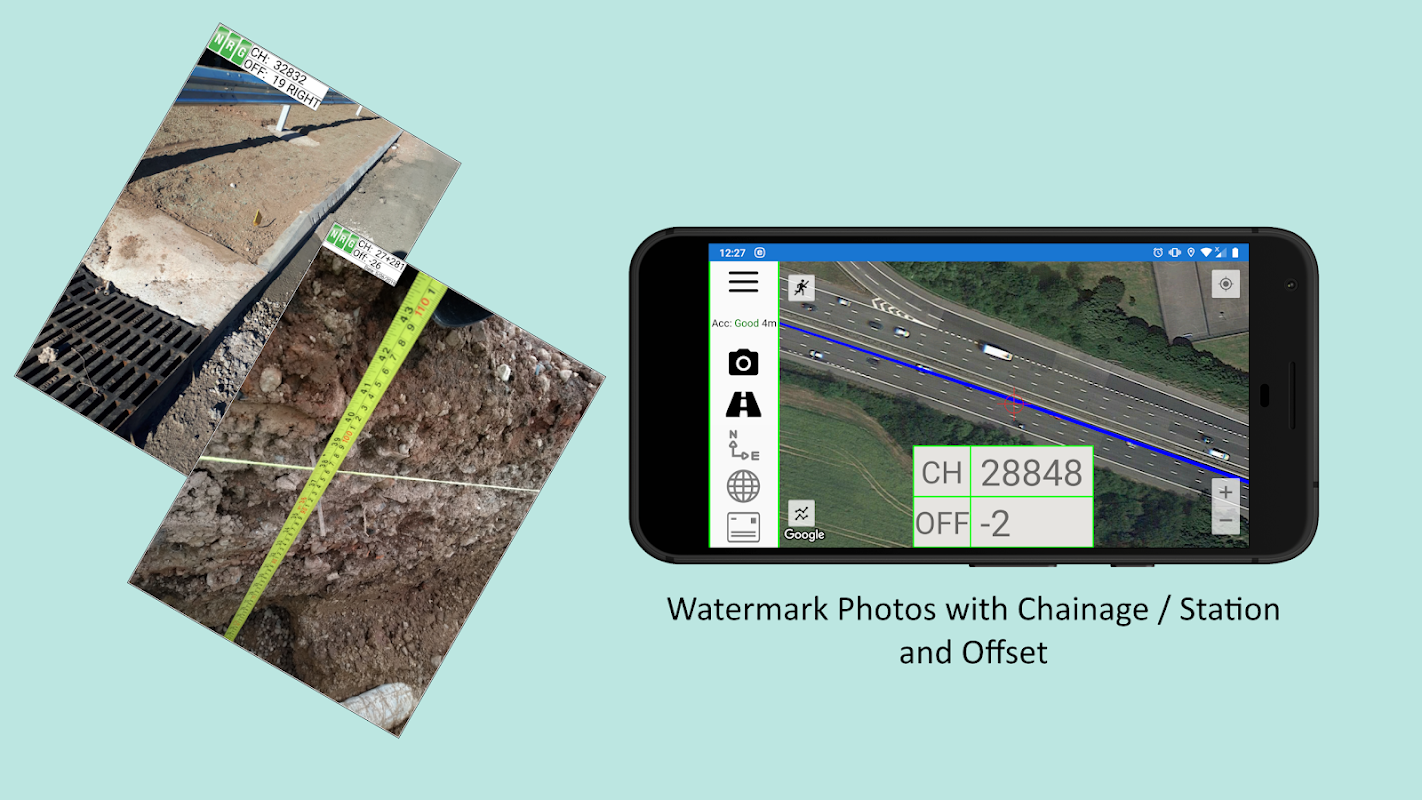

สามารถถ่ายภาพได้ซึ่งจะถูกใส่ลายน้ำด้วย Chainage / Station และ Offset ของตำแหน่งปัจจุบัน

**ข้ามส่วน**

อนุญาตให้สร้างภาพตัดขวางในแนวตั้งฉากกับการจัดตำแหน่งทางเรขาคณิตหรือส่วนหัวที่กำหนด

อัปเดตข้ามส่วนแบบเรียลไทม์

โหมดภาพตัดขวางรองรับการหยุดการอัปเดตชั่วคราว การล็อกมาตราส่วน / การแปลง และการนำเข้าข้อมูลระดับความสูงภาคพื้นดินของ Google

**โหมดแนวนอน**

สมบูรณ์แบบสำหรับการวางบนแดชบอร์ดรถของคุณ โหมดแนวนอน NRG Alignment Viewer ให้การอัปเดตตำแหน่งอุปกรณ์ที่ชัดเจนและแบบเรียลไทม์ในแง่ของพิกัด WGS84, Cartesian EN และ Geometric Alignment (เชน/สถานี/การวัด)

****ตัวเลือกการกำหนดค่า****

Alignment Viewer มีตัวเลือกการกำหนดค่ามากมายที่ช่วยให้แอปปรับแต่งตามความต้องการของคุณ

**ตัวเลือกการกำหนดค่าการจัดตำแหน่งทางเรขาคณิต**

รูปแบบการแสดงผลออฟเซ็ต: -/+ หรือซ้าย/ขวา

ระยะการจัดตำแหน่ง: Chainage/Station/Meterage

รูปแบบการจัดตำแหน่ง 10000/10+000/100+00

ตำแหน่งทศนิยมแสดงสำหรับ Alignment/EN

**ตัวเลือกการกำหนดค่าแผนที่**

การแสดงการจราจร

ประเภทแผนที่ถนน ดาวเทียม และไฮบริด

กากบาท.

แถบมาตราส่วนแผนที่

หน่วยวัด: อิมพีเรียล/เมตริก

**ตัวเลือกการกำหนดค่าข้ามส่วน**

ศูนย์หน้าตัด: จุดกึ่งกลางหรือออฟเซ็ตที่ผู้ใช้กำหนด

ส่วนมาตราส่วนกำหนดโดยผู้ใช้ / ระยะหน้าตัด

การพูดเกินจริงในแนวตั้ง

ระยะทางส่วนระดับความสูงของ Google

เปิด / ปิดแถบมาตราส่วน

**ตัวเลือกการกำหนดค่าภาพถ่ายลายน้ำ**

ตำแหน่งลายน้ำ

ขนาดลายน้ำ

แสดงชื่อแนวถนน / รางรถไฟ

แสดงความแม่นยำของ gps

แสดงวันที่

เวลาแสดง

**คู่มือ**

คู่มือ NRG Alignment Viewer สามารถดูได้ที่ http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

ขอแนะนำอย่างยิ่งให้ผู้ใช้ใหม่ดูคู่มือเพื่อใช้งาน NRG Alignment Viewer อย่างเต็มที่
