Alignment Viewer

[舊版 - 不再更新]

使用 Alignment Viewer 節省時間 - 導入鐵路或道路路線並接收實時里程/車站和偏移位置信息。

旨在協助公路和鐵路建設/維護進行快速簡便的現場檢查，以識別和報告現場問題和現場進展。帶有里程/站點和偏移水印的照片可確保報告及時、準確且符合 BIM 標準，使其成為現代土木工程師的完美應用程序。

導入和查看幾何線、點並探索從提供的設計和地面數據繪製的橫截面。基於數以千計的可用格網變換，以及可選的站點偏移和比例因子，在大地 WGS84/ETRS89 世界坐標（緯度經度）和笛卡爾東向北距之間進行轉換。

****對齊查看器功能****

請在下面找到 Alignment Viewer 提供的完整功能列表：

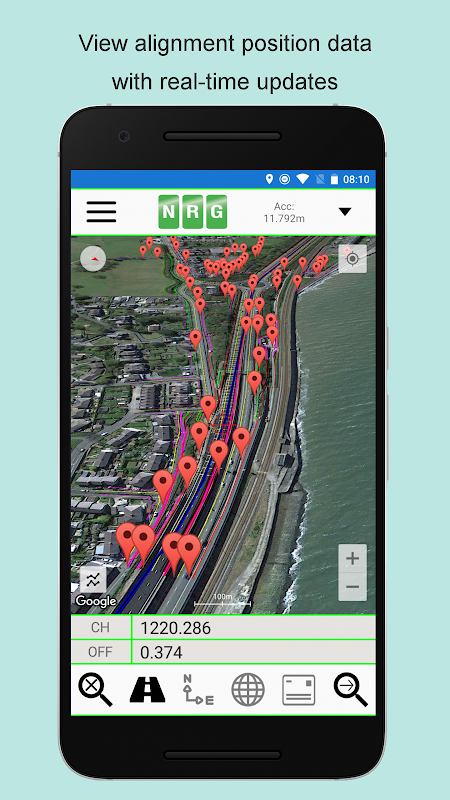

**道路/鐵路路線**

從 LandXML (.xml) 或 NRG 對齊格式 (.nst) 導入對齊。

為包含曲線、螺旋、迴旋線、拋物線和直線的公路和鐵路路線提供支持。

Chainage / Station 和 Offset 中的實時位置更新。

使用 Chainage / Station 和 Offset 拍攝照片水印。

**幾何銷/點**

允許從 Google 地球文件 (.kml)、NRG 地圖文件 (.gpf) 和 ASCII/CSV 文件 (.txt) 導入引腳。

可以根據大地、笛卡爾或幾何對齊坐標手動放置引腳。

允許編輯導入的引腳。

允許導出新的 pin 文件（.kml、.gpf 或 .txt）。

**幾何線條**

可以從 Google 地球文件 (.kml) 導入線。

線可以加載到地圖、加載到橫截面或同時加載到兩者。

可以為每個線文件選擇橫截面顯示顏色。

支持一次加載多個行文件。

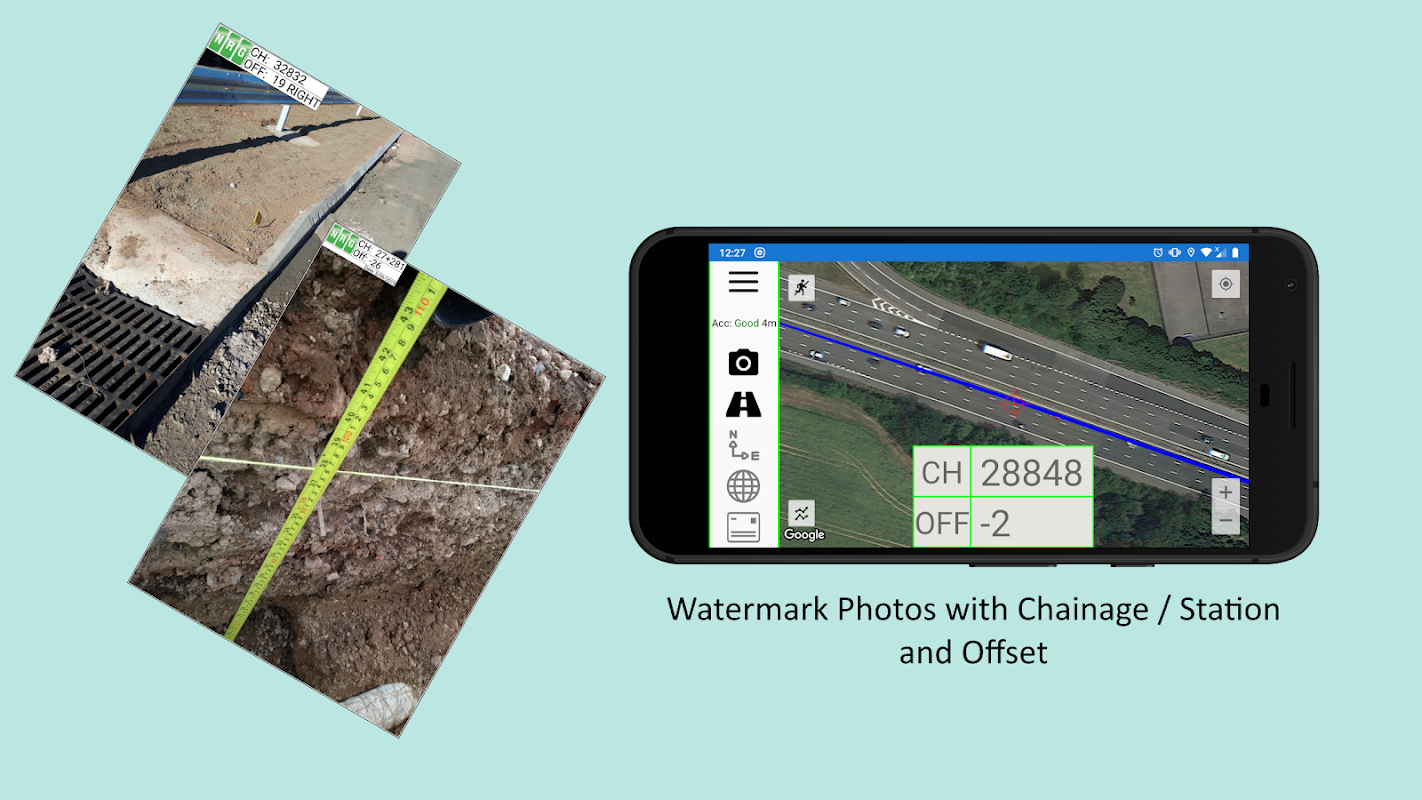

**帶水印的照片**

可以拍攝照片，然後使用當前位置的 Chainage / Station 和 Offset 添加水印。

**交叉區域**

允許創建垂直於給定幾何對齊或航向的橫截面。

橫截面實時更新。

橫截面模式支持暫停更新、鎖定比例/變換和導入谷歌地面高程數據。

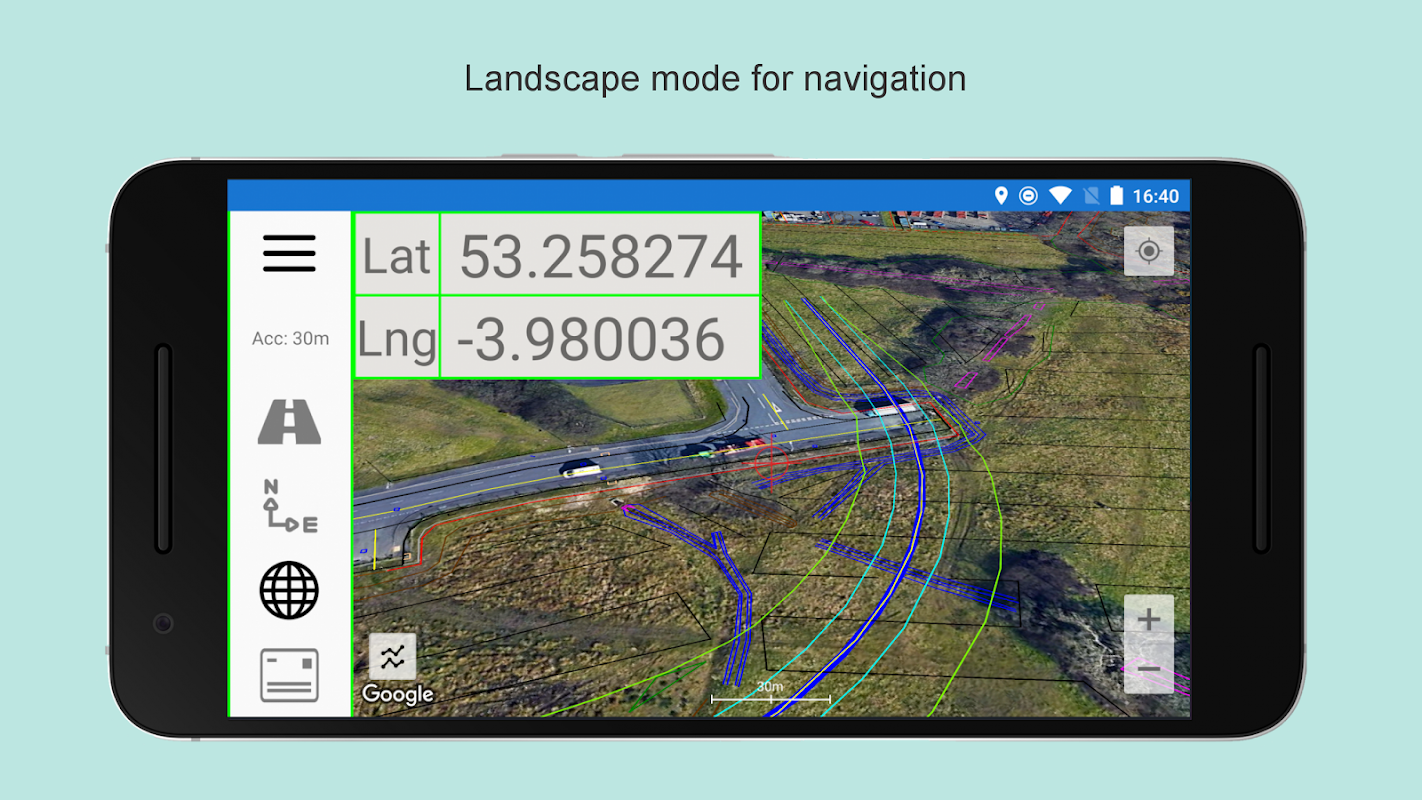

**橫向模式**

非常適合放置在您的車輛儀表板上 NRG Alignment Viewer 橫向模式可根據 WGS84、Cartesian EN 和幾何對齊（鏈/站/計量）坐標提供對設備位置的清晰和實時更新。

****配置選項****

Alignment Viewer 提供了廣泛的配置選項列表，允許根據您的喜好定制應用程序。

**幾何對齊配置選項**

偏移顯示形式：-/+ 或左/右。

對齊距離：里程/站/米。

對齊格式 10000/10+000/100+00

對齊/EN 顯示小數位。

**地圖配置選項**

交通顯示。

街道、衛星和混合地圖類型。

十字線。

地圖比例尺。

測量單位：英制/公制。

**橫截面配置選項**

橫截面中心：中點或用戶定義的偏移。

用戶定義的比例截面/橫截面距離。

垂直誇張。

谷歌海拔段距離

啟用/禁用比例尺。

**水印照片配置選項**

水印位置

水印大小

顯示道路/鐵路路線名稱

顯示 GPS 精度

顯示日期

開演時間

**手動的**

NRG Alignment Viewer 手冊可在 http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf 找到

強烈建議新用戶查看手冊以充分利用 NRG Alignment Viewer。

標籤： GPS, 道路定位, 鐵路定位, WGS84, ETRS89, OSGB36, 土木工程, 公路養護, 測量, 橫截面, 道路建設, Chainage, 車站。
