About Cable Calculator
کیبل سائز کا کیلکولیٹر۔ آسانی کے ساتھ حتمی سرکٹ اور ذیلی اہم کیبل سائز کا حساب لگائیں
یہ ایپلیکیشن آپ کے درج کردہ ڈیزائن ڈیٹا اور منتخب کردہ اختیارات کی بنیاد پر مطلوبہ کیبل سائز کا حساب لگاتی ہے۔
BS 7671 IET وائرنگ ریگولیشنز کی بنیاد پر کیبل کی مختلف اقسام اور سائز، حفاظتی آلات، تنصیب کے طریقوں اور اصلاحی عوامل کے لیے mm² میں کم از کم مطلوبہ کیبل سائز کا حساب لگائیں۔
آپ اس کیبل کیلک ایپ کا استعمال موجودہ کیبلز اور سرکٹس کی تعمیل کے لیے موجودہ برقی تنصیبات میں کیبل کے سائز کی تصدیق کے لیے یا نئی تنصیبات میں نئے فائنل سرکٹس اور سب مین سپلائیز کو ڈیزائن کرنے اور حساب کتاب کے نتائج کی پی ڈی ایف فائل بنانے اور محفوظ کرنے کے لیے کر سکتے ہیں۔
خصوصیات:
✔ کیبل کے حساب کتاب کے نتائج پرنٹ کریں۔
✔ تصدیق اور توثیق کی جانچ
✔ مینوفیکچرر کے مخصوص MCCB اور ACB کے لیے سپورٹ (زیادہ سے زیادہ Zs)
✔ ٹی ٹی ارتھنگ سسٹمز میں آر سی ڈی کے لیے سپورٹ
ڈیزائن کے پیرامیٹرز:
- Ib : ڈیزائن کرنٹ (Amps)
- L : سرکٹ کی لمبائی (میٹر)
- Vd : زیادہ سے زیادہ اجازت شدہ وولٹ ڈراپ (%)
- Uo : سپلائی وولٹیج (وولٹ)
- Ze/Zdb : سپلائی سورس ارتھ لوپ امپیڈینس (اوہم)
- میں: حفاظتی ڈیوائس کی درجہ بندی (Amps)
- s : منقطع ہونے کا زیادہ سے زیادہ وقت (سیکنڈ)

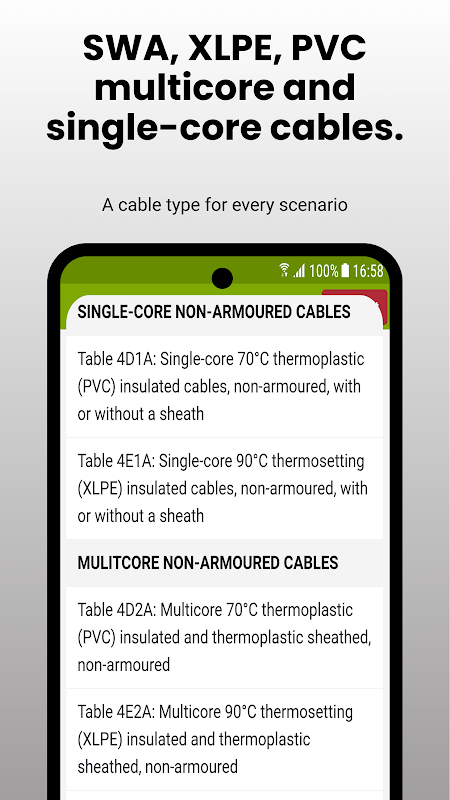

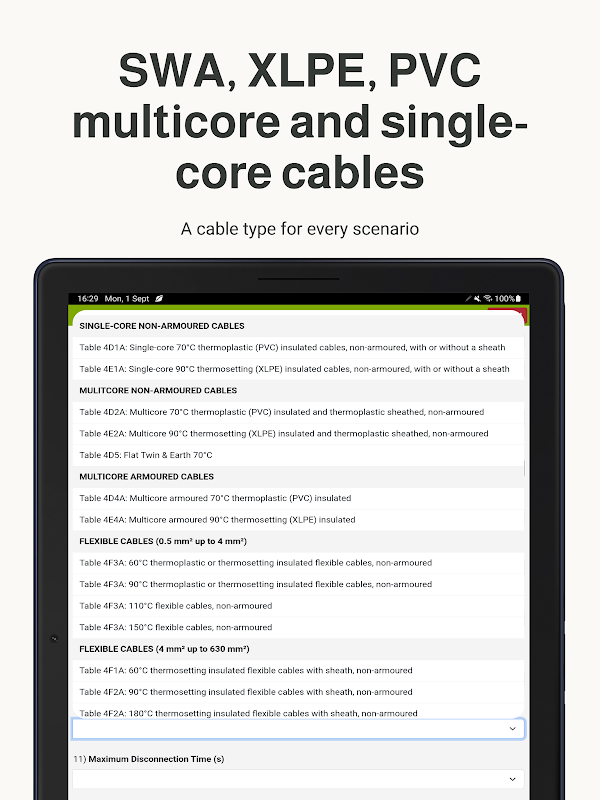

- کیبل کی قسم
- تنصیب کا طریقہ
- حفاظتی ڈیوائس کی قسم
- ارتھنگ سسٹم کی قسم (TN-C-S, TN-S, TT)
تصحیح کے عوامل:
- سی جی: گروپ بندی
- Ca: محیطی ہوا کا درجہ حرارت
- Ca: محیطی زمینی درجہ حرارت
- سی آئی: تھرمل موصلیت
- سی سی: BS 3036 نیم بند فیوز
کیبل کیلکولیٹر کیلکولیشنز:
- یہ: ٹیبلیٹڈ کرنٹ
- R1+R2 : سرکٹ متوقع R1+R2 قدر
- Zs : سرکٹ متوقع Zs قدر
- زیادہ سے زیادہ Zs : 0.2s، 0.4s اور 5s (80% + 100% اقدار) کے لیے حساب کی گئی زیادہ سے زیادہ Zs اقدار
- Vd : حسابی وولٹیج ڈراپ %
- CF : کل لاگو اصلاحی عنصر کی قدر
- کم از کم مطلوبہ کیبل سائز (mm²)
یہ کیبل کیلکولیٹر اپنے کیبل کے سائز کے حساب کتاب کے لیے درج ذیل عوامل کو مدنظر رکھتا ہے اور لاگو کرتا ہے:
- Vd: زیادہ سے زیادہ وولٹ ڈراپ
- Cf : تصحیح کے عوامل
- L : سرکٹ کی لمبائی
- Zs : زیادہ سے زیادہ Zs 80% درجہ حرارت ایڈجسٹ ویلیو
مثال کے توثیقی چیکس:
- زیادہ سے زیادہ Zs 80% قدر کے ساتھ حساب شدہ Zs کو چیک کرتا ہے۔
- چیک کرتا ہے کہ آیا صارف TT ارتھنگ سسٹم = RCD کا انتخاب کرتا ہے۔
- چیک کرتا ہے کہ آیا صارف 3% وولٹ ڈراپ (لائٹنگ) اور ڈیوائس ان =>16 ایم پی ایس کو منتخب کرتا ہے
- چیک کرتا ہے کہ آیا صارف منقطع ہونے کا وقت 5 سیکنڈ اور ڈیوائس In = <32 amps منتخب کرتا ہے۔
- چیک کرتا ہے کہ آیا منتخب کردہ حفاظتی آلہ Max Zs پہلے ہی آپ کی سپلائی Zs/Zdb قدر سے زیادہ ہے۔
- چیک کرتا ہے کہ آیا ڈیزائن کرنٹ (Ib) حفاظتی ڈیوائس کی درجہ بندی سے زیادہ ہے (ان)
- چیک کرتا ہے کہ آیا حفاظتی ڈیوائس کی درجہ بندی (ان) ڈیزائن کرنٹ سے دوگنی ہے (Ib)
- + بہت سے اور...
ایک زبردست کیبل سائزنگ ٹول جو کم از کم مطلوبہ کیبل سائز کے علاوہ متوقع Zs ویلیو، وولٹ ڈراپ %، اور تخمینہ r1+r2 کا بھی حساب لگاتا ہے۔
استعمال کرنے کا طریقہ:
1) مرحلہ 1 - اپنے کیبل کیلکولیشن ڈیزائن کے پیرامیٹرز درج کریں۔
2) مرحلہ 2 - تنصیب کا طریقہ منتخب کریں اور کسی بھی متعلقہ اصلاحی عوامل کو لاگو کریں۔
3) کیبل کے سائز کا حساب لگانے کے لیے "حساب لگائیں" کو تھپتھپائیں۔
4) کیبل کیلکولیشن کے نتائج پرنٹ کرنے کے لیے پرنٹر آئیکن کو تھپتھپائیں۔

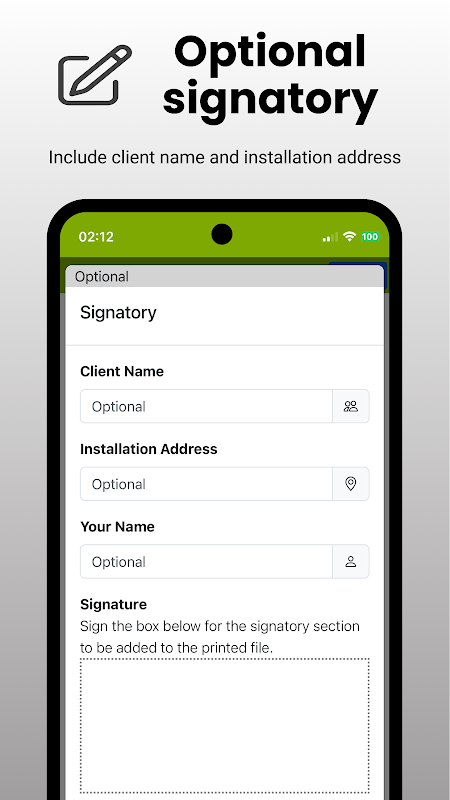

5) اختیاری، دستاویز پر دستخط کرنے کے لیے اسکرین پر دستخط کریں۔
یہ کیبل سائز کیلکولیٹر ایپ اینڈرائیڈ فونز، ٹیبلیٹس اور اینڈرائیڈ پر مبنی پی سی کے لیے ڈیزائن کی گئی ہے۔
الیکٹریشنز کے لیے ہمارے الیکٹریکل ایپس اور سافٹ ویئر پیکجز کا مکمل مجموعہ دیکھیں https://www.procertssoftware.com/apps/
