AWC Span Calc

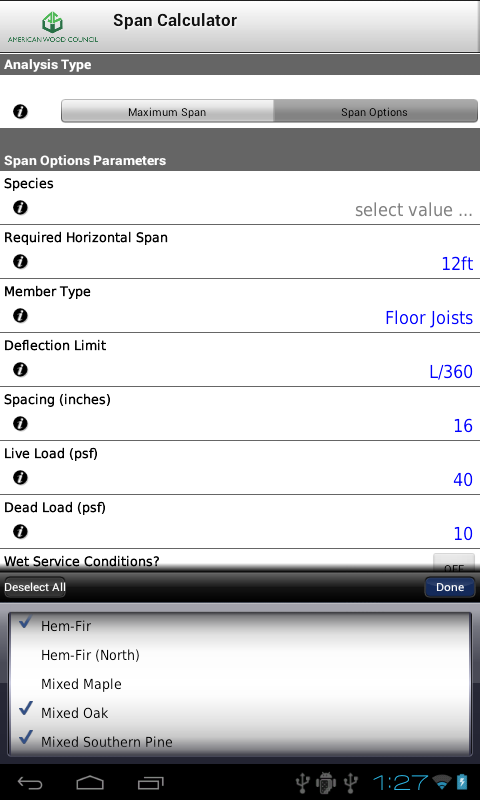

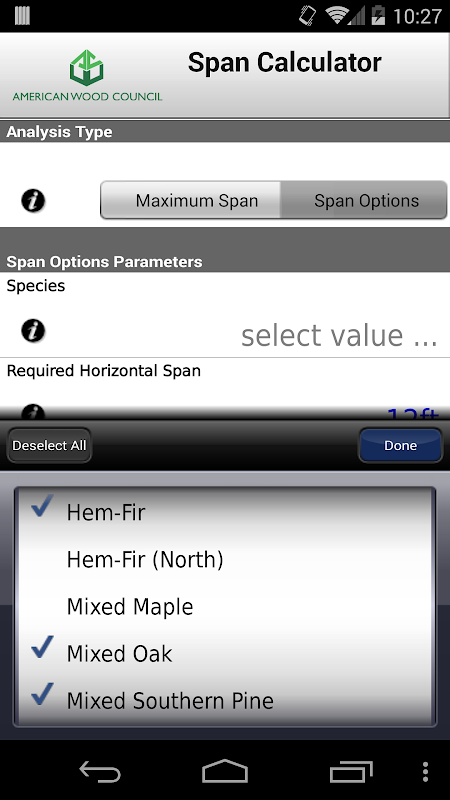

O Conselho Americano Wood (AWC) Span Calculadora para madeira Vigas e vigas (Span Calc) realiza cálculos para todas as espécies e classes de produtos comercialmente disponíveis madeira macia e madeira dura como encontrado em 2012 National Design Specification® (NDS®) para Suplemento de madeira de construção: Valores de projeto para construção de madeira com março de 2012 e março 2013 adendos. Vigas e vãos de vigas para as condições de carga comuns pode ser determinada. Uma calculadora de opções de extensão permite a seleção de várias espécies e classes para fins de comparação.

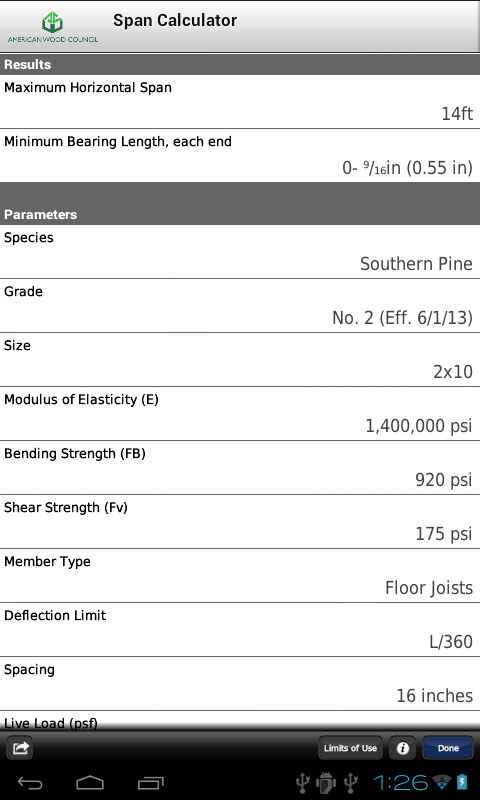

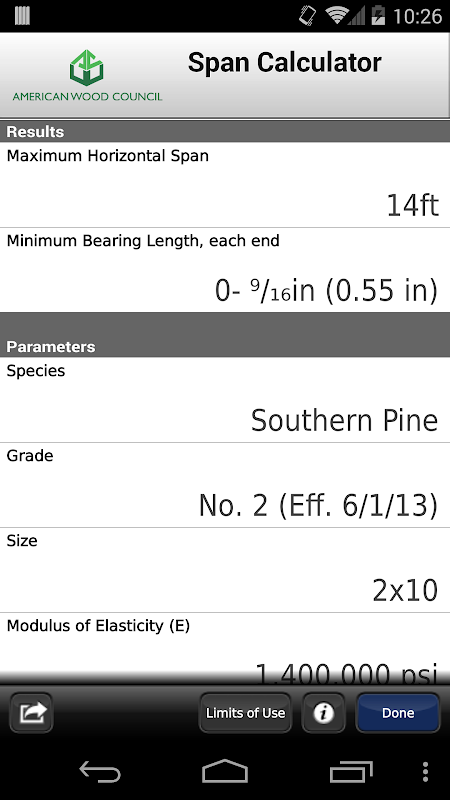

Vãos horizontal máxima para vigas e caibros são calculados com base nos seguintes pressupostos e condições:

· Vigas e caibros são orientados para suportar cargas verticais aplicadas à estreita (1,5 pol. Espessura) face do membro, resultando em eixo forte flexão.

· Pelo menos três vigas ou caibros são instalados paralelamente uns aos outros e espaçados não mais de 24 centímetros no centro, com revestimento projetado corretamente ligado na borda superior (compressão) de cada viga ou viga.

· Vigas e caibros de-span único com suporte estrutural adequado em cada extremidade. A calculadora de Span não abordar vigas suspensas e caibros, vigas de múltiplos vãos e vigas ou vigotas e caibros emendados.

· Para vigas e caibros, a maioria dos códigos de construção especificar um comprimento mínimo de rolamento de 1,5 polegadas em madeira ou metal e não inferior a 3 polegadas em alvenaria ou concreto. Estes comprimentos mínimos de rolamento estão a ser utilizadas na ausência de comprimentos de apoio calculados. Consulte o código de construção local para necessidades específicas.

· Vigas e caibros transportar apenas combinações de carga morta mais carga viva (D + L), peso morto, mais carga de neve (D + S), ou peso morto mais telhado carga viva (D + LR). A calculadora de Span não abordar carga de vento ou de carga sísmica.

· Edifícios em regiões com cargas de neve solo superiores a 70 psf não deve usar os comandos normativos do código de construção de governar, sem a aprovação da autoridade com jurisdição. Prédios nestas zonas de alta de neve deve ser projetado de acordo com as práticas de engenharia aceitas.

Embora todos os esforços tenham sido feitos para garantir a precisão das informações apresentadas, e esforço especial foi feito para assegurar que as informações refletem a state-of-the-art, nem o Conselho de madeira da América, nem os seus membros assumem qualquer responsabilidade por qualquer especial projeto elaborado a partir desta aplicação Span Calculator. Aqueles que utilizam este Calculadora Span assume toda a responsabilidade pela sua utilização.
