AWC Span Calc

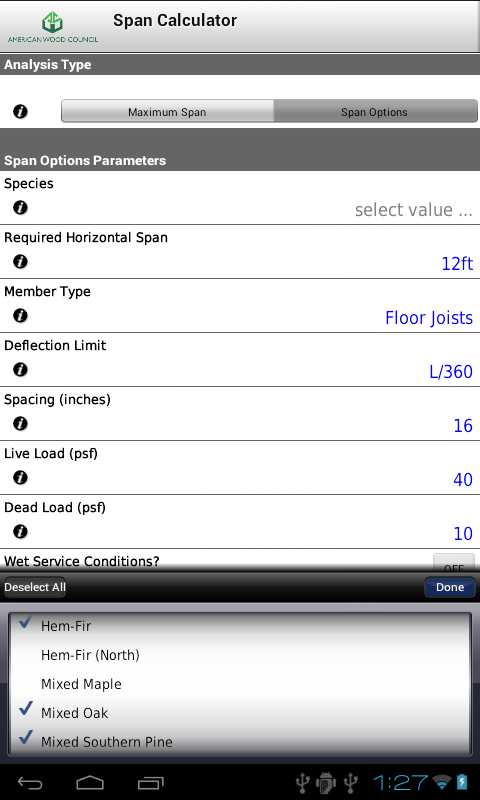

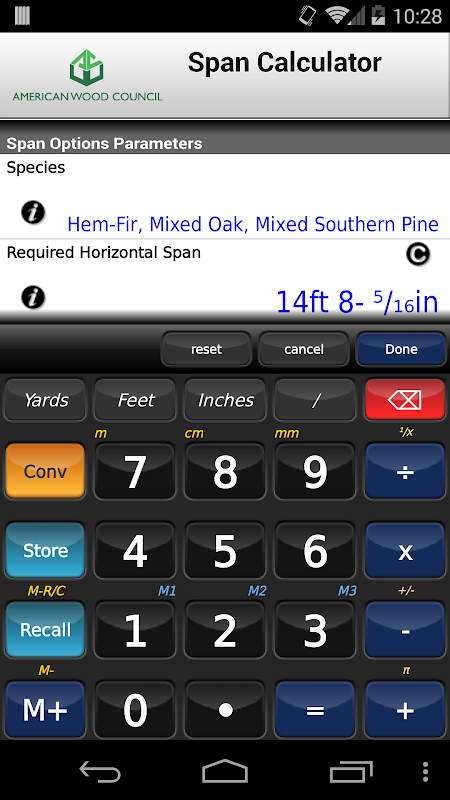

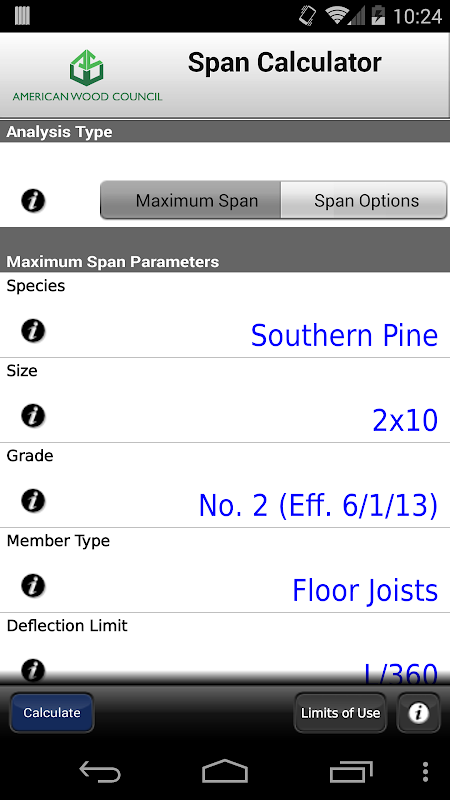

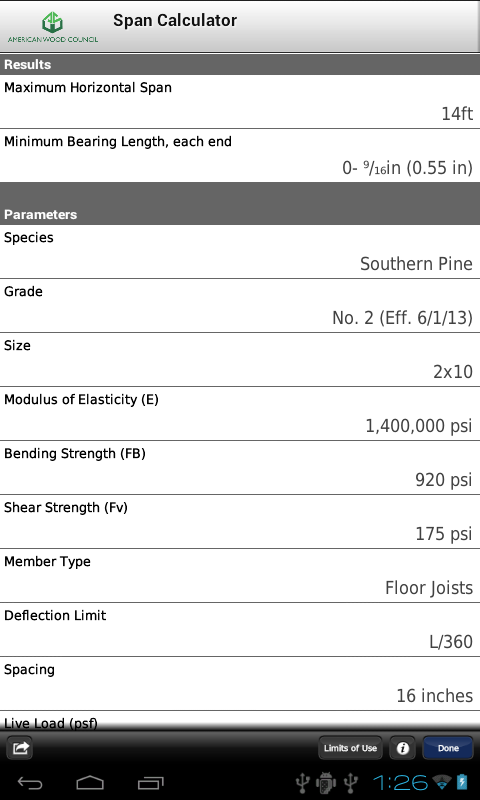

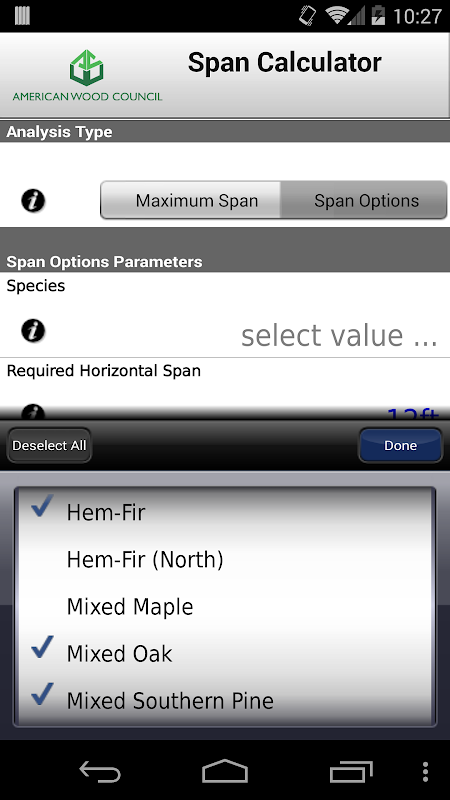

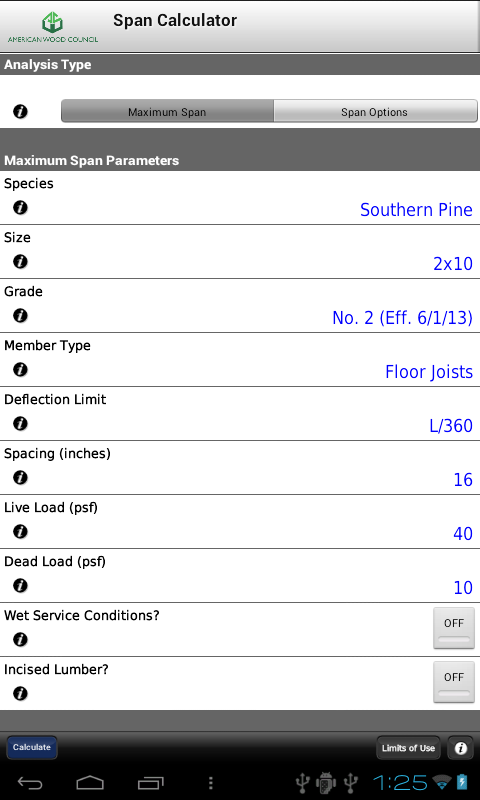

ไม้อเมริกันสภา (AWC) เครื่องคิดเลข Span สำหรับ Joists ไม้และ Rafters (Span Calc) ทำการคำนวณสำหรับทุกชนิดและเกรดของไม้เนื้ออ่อนใช้ได้ในเชิงพาณิชย์และไม้เนื้อแข็งที่พบใน 2012 ข้อกำหนดการออกแบบแห่งชาติ® (NDS ®) สำหรับเสริมการก่อสร้างไม้: ค่านิยมที่ออกแบบมาสำหรับการก่อสร้างด้วยไม้มีนาคม 2012 และมีนาคม 2013 ภาคผนวก Joists และครอบคลุมขื่อสำหรับเงื่อนไข loading ทั่วไปสามารถกำหนด เครื่องคิดเลขช่วงตัวเลือกให้เลือกหลากหลายชนิดหลายเกรดเพื่อวัตถุประสงค์ในการเปรียบเทียบ

ครอบคลุมแนวนอนสูงสุดสำหรับไม้และจันทันคำนวณบนสมมติฐานดังต่อไปนี้และเงื่อนไข:

Joists ·จันทันและจะเน้นให้การสนับสนุนการโหลดแนวตั้งนำไปใช้ในที่แคบ (1.5 นิ้วหนา) ใบหน้าของสมาชิกที่เกิดในแข็งแรงแกนดัด

·อย่างน้อยสามไม้คานหรือมีการติดตั้งขนานกับอีกคนหนึ่งและมีระยะห่างไม่เกิน 24 นิ้วกับศูนย์ที่มีการออกแบบอย่างถูกต้อง sheathing ติดอยู่บนขอบ (บีบอัด) ด้านบนของแต่ละรอดหรือขื่อ

Joists ·จันทันและเป็นช่วงเดียวกับการสนับสนุนโครงสร้างเพียงพอที่ปลายแต่ละด้าน เครื่องคิดเลข Span ไม่ได้อยู่ที่ไม้สามแพร่งและจันทัน, ไม้หลายช่วงและจันทันหรือไม้ตัดต่อและจันทัน

·สำหรับไม้และจันทันส่วนใหญ่รหัสอาคารแบริ่งที่ระบุความยาวอย่างน้อย 1.5 นิ้วบนแผ่นไม้หรือโลหะและไม่น้อยกว่า 3 นิ้วเมื่อก่ออิฐหรือคอนกรีต เหล่านี้แบกความยาวขั้นต่ำที่จะใช้ในกรณีที่ไม่มีการคำนวณความยาวของแบริ่ง ให้คำปรึกษาการสร้างรหัสท้องถิ่นสำหรับความต้องการที่เฉพาะเจาะจง

Joists ·จันทันและดำเนินการผสมเฉพาะของโหลดตายบวกกับจำนวนน้ำหนักสด (D + L), โหลดตายบวกกับจำนวนน้ำหนักหิมะ (D + S) หรือตายโหลดบวกหลังคาโหลดสด (D + Lr) เครื่องคิดเลข Span ไม่ได้อยู่ที่ปริมาณลมหรือโหลดแผ่นดินไหว

อาคาร·ในภูมิภาคกับโหลดหิมะพื้นดินมากกว่า 70 PSF ไม่ควรใช้บทบัญญัติกำหนดของรหัสอาคารปกครองโดยความเห็นชอบของผู้มีอำนาจที่มีเขตอำนาจ อาคารเหล่านี้ในโซนหิมะสูงควรได้รับการออกแบบให้สอดคล้องกับการปฏิบัติงานวิศวกรรมได้รับการยอมรับ

ในขณะที่ทุกความพยายามได้รับการทำเพื่อประกันความถูกต้องของข้อมูลที่นำเสนอและความพิเศษได้รับการทำเพื่อให้มั่นใจว่าข้อมูลที่สะท้อนให้เห็นถึงสถานะของศิลปะทั้งไม้อเมริกันสภาหรือสมาชิกที่รับผิดชอบโดยเฉพาะใด ๆ การออกแบบที่เตรียมจากนี้การประยุกต์ใช้เครื่องคิดเลข Span ผู้ที่ใช้เครื่องคิดเลขนี้ Span รับผิดชอบทั้งหมดจากการใช้งาน
