AWC Span Calc

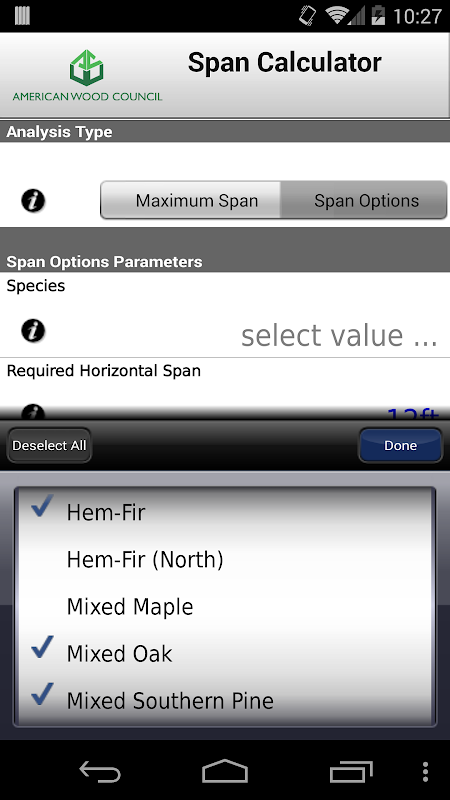

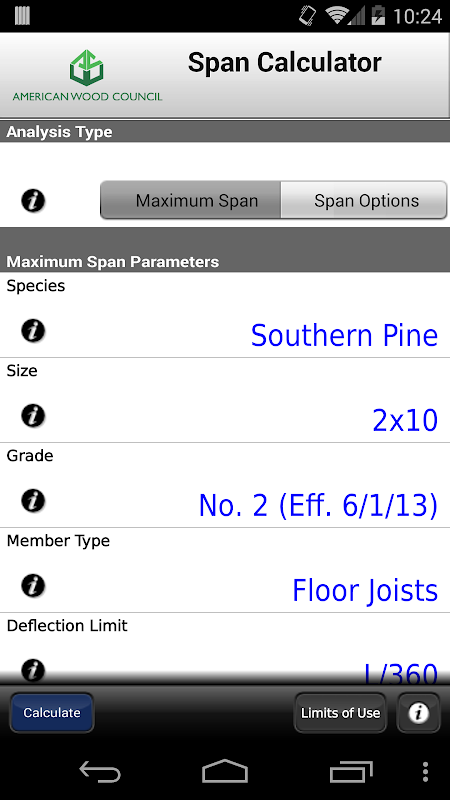

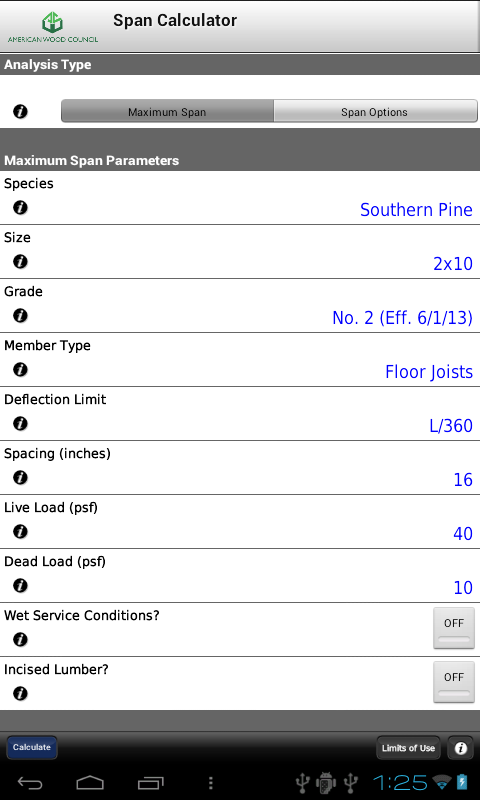

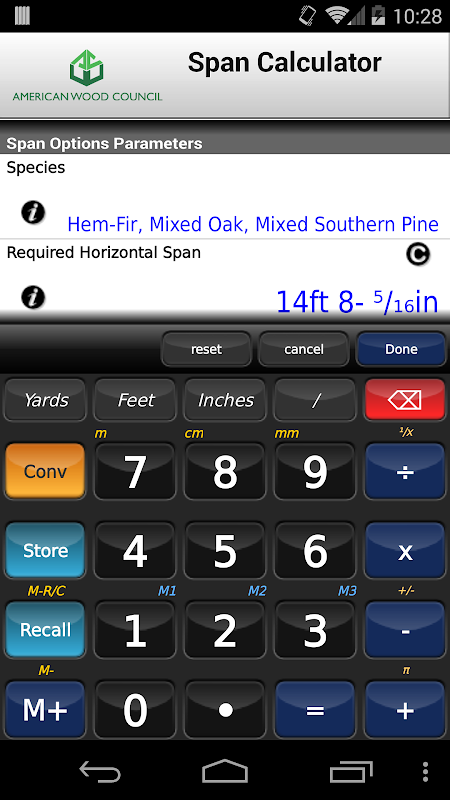

Die American Wood Council (AWC) Span-Rechner für Holzbalken und Sparren (Span Calc) führt Berechnungen für alle Arten und Typen von handelsüblichen Nadelholz und Laubschnittholz als in der 2012 National Design Specification® (NDS®) für Holzbau Ergänzung gefunden: Bemessungswerte für Holzbau über März 2012 und März 2013 Nachträge. Balken und Sparren Spannweiten für gemeinsame Belastungsbedingungen bestimmt werden. Eine Spanne Optionen Rechner ermöglicht die Auswahl von mehreren Arten und Sorten zu Vergleichszwecken.

Maximale horizontale Spannweiten für Balken und Sparren sind berechnet auf der Grundlage der folgenden Annahmen und Bedingungen:

Balken und Sparren · orientiert sind, um vertikale Lasten auf die schmalen angewendet unterstützt (1,5. Dick) Fläche des Elements, was zu starken Biegeachse.

· Mindestens drei Balken oder Dachsparren sind parallel zueinander installiert und in einem Abstand von nicht mehr als 24 Zoll auf-Mitte, mit richtig konzipiert Ummantelung auf der Oberseite (Kompression) Kante jeder Balken oder Sparren befestigt.

· Balken und Sparren sind Einfeld mit angemessene strukturelle Unterstützung an jedem Ende. Die Span-Rechner geht nicht auf freitragenden Balken und Sparren, Multiple-Spanne Balken und Sparren oder gespleißt Balken und Sparren.

· Für Balken und Sparren, die meisten Bauvorschriften geben Sie eine Mindestlagerlänge von 1,5 Zoll auf Holz oder Metall und nicht weniger als 3 Zoll auf Mauerwerk oder Beton. Diese Mindestlagerlängen sind in der Abwesenheit von berechneten Lagerlängen verwendet werden. Wenden Sie sich an die örtliche Bauordnung für spezifische Anforderungen.

Balken und Sparren · tragen nur Kombinationen von Eigengewicht und Nutzlast (D + L), Eigengewicht und Schneelast (D + S) oder tot Last plus Dachlast (D + Lr). Die Span-Rechner geht nicht auf Windlast oder seismische Last.

· Gebäude in Gebieten mit Bodenschneelasten von mehr als 70 psf sollte nicht die normativen Bestimmungen der Regierungsgebäude-Code verwenden, ohne Zustimmung der zuständigen Behörde. Gebäude in dieser hohen Schneezonen sollte nach anerkannten Regeln der Technik ausgeführt werden.

Obwohl jede Anstrengung unternommen wurde, um die Richtigkeit der bereitgestellten Informationen zu gewährleisten, und besondere Anstrengungen unternommen wurden, um sicherzustellen, dass die Informationen die state-of-the-art, weder der American Wood Rat noch seine Mitglieder übernehmen keine Verantwortung für einen bestimmten Design von dieser Span Rechner-Anwendung erstellt. Diejenigen mit dieser Span-Rechner übernehmen keinerlei Haftung von seiner Verwendung.
