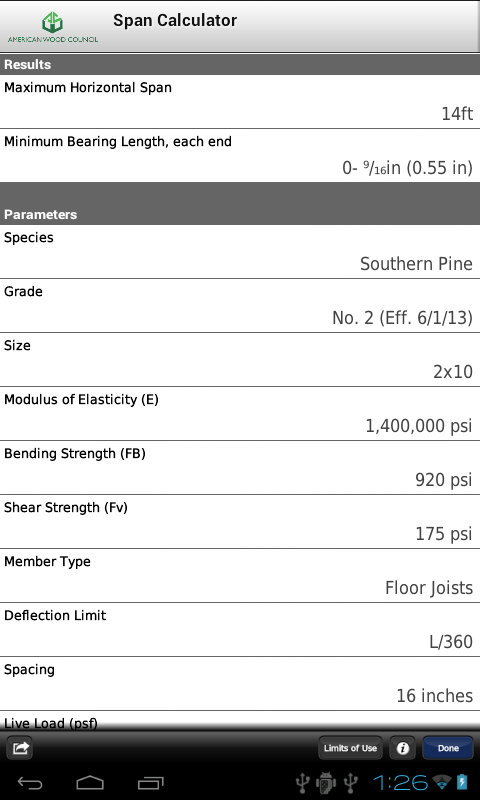

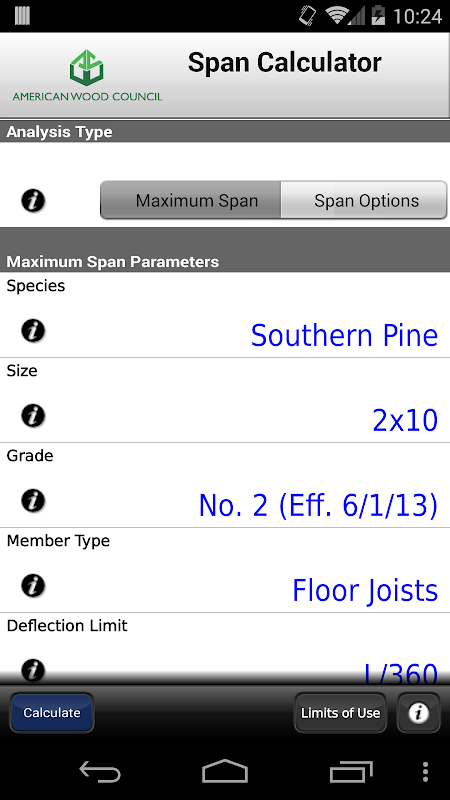

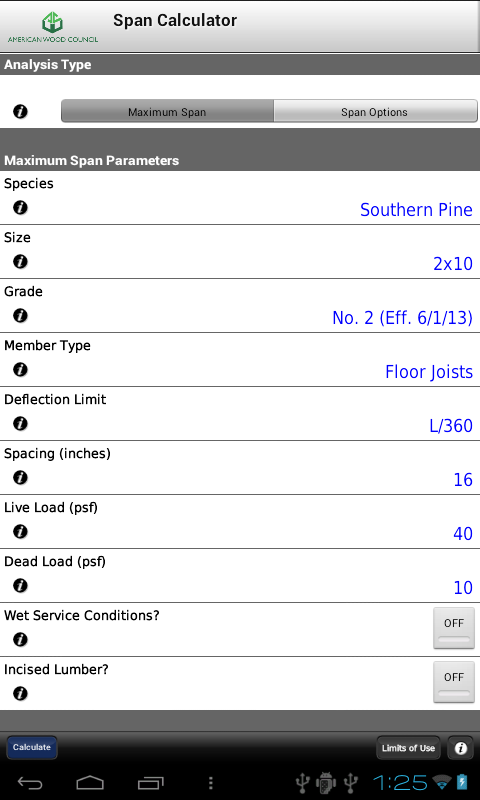

AWC Span Calc

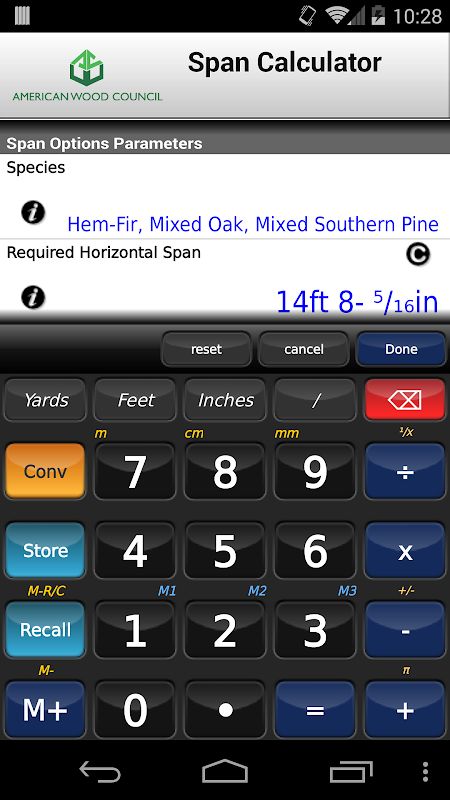

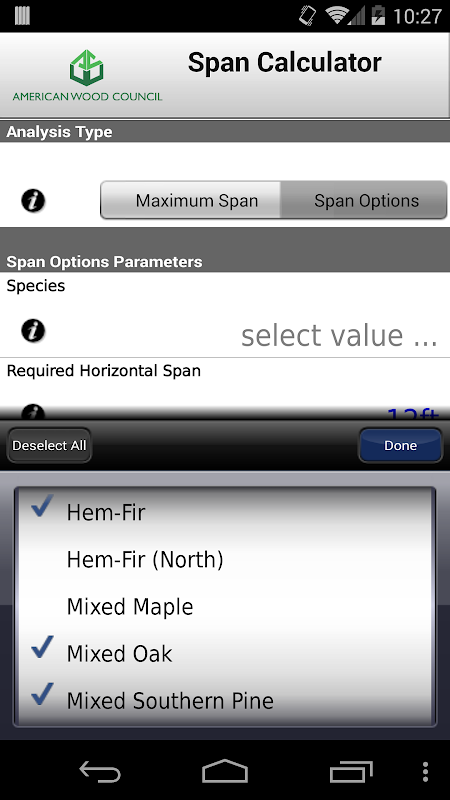

Ahşap Yapı Ücreti 2012 Ulusal Tasarım Specification® (NDS®) bulunduğu gibi Amerikan Ahşap Konseyi (AWC) Ahşap kirişleri ve Mertek için Açıklığı Hesaplama (Açıklık Calc) tüm türler ve piyasada mevcut yumuşak ve sert kereste sınıflar için hesaplamaları yapar: Mart 2012 ve Mart 2013 Addenda ile Ahşap İnşaat Tasarım Değerleri. Ortak yükleme koşulları için kirişleri ve mertek açıklıklı tespit edilebilir. Bir yayılma seçenekleri hesap karşılaştırma amaçlar için birden fazla tür ve sınıflarda seçimine izin verir.

Kirişleri ve kirişler için maksimum yatay açıklıklı aşağıdaki varsayımlar ve koşullarla dayalı olarak hesaplanmaktadır:

· Döşemeler ve kirişleri dar uygulanan düşey yükleri desteklemek için odaklı (1.5. Kalınlığında) üyesi yüzü, güçlü-eksenli eğilme sonuçlanır.

· En az üç kirişleri veya kirişleri birbirleriyle paralel yüklü ve düzgün tasarlanmış kılıf, her kirişin veya Mertek üst (sıkıştırma) kenarına tutturulmuş olan, on-center olmayan en fazla 24 santim aralıklı.

· Döşemeler ve kirişleri her sonunda yeterli yapısal destek tek açıklıklı vardır. Açıklık Hesaplama konsol kirişlerin ve kirişleri, çoklu açıklıklı kirişlerin ve kirişleri, veya bağlanmamış kirişlerin ve kirişleri gidermez.

· Kirişlerin ve kirişleri için, çoğu bina kodları ahşap veya metal 1.5 inç ve taş duvar veya beton üzerinde en az 3 inç minimum dayanma uzunluğunu belirtin. Bu asgari rulman yatağı uzunluklarının uzunlukları hesaplanan yokluğunda kullanılacak. Özel gereksinimleri için yerel yapı kodu danışın.

· Döşemeler ve kirişleri ölü yük artı canlı yük (D + L), ölü yük artı kar yükü (D + S), ya da ölü yük artı çatı canlı yükü (D + LR) sadece kombinasyonlarını taşırlar. Açıklık Hesaplama rüzgar yükünü ya da deprem yükünün gidermez.

· Otorite olan yargı onayı olmadan ilgili bina kodu kuralcı hükümlerini kullanmamalısınız 70 psf daha fazla zemin kar yükleri ile bölgelerindeki binalar. Bu yüksek kar bölgelerde Binalar kabul mühendislik uygulamalarına uygun olarak dizayn edilmelidir.

Her türlü çaba sunulan bilgilerin doğruluğunu sağlamak için yapılmış ve özel bir çaba bilgiler state-of-the-art yansıtan sağlamak için yapılmış, ne olsa da Amerikan Ahşap Konseyi ne de üyelerinin herhangi bir herhangi bir sorumluluk kabul Bu Açıklık Hesap Makinesi uygulamasına hazırlanan tasarım. Bu Açıklık Hesaplama kullanarak bu ürünün kullanımından kaynaklanan tüm sorumluluk almamaktadır.
