AWC Span Calc

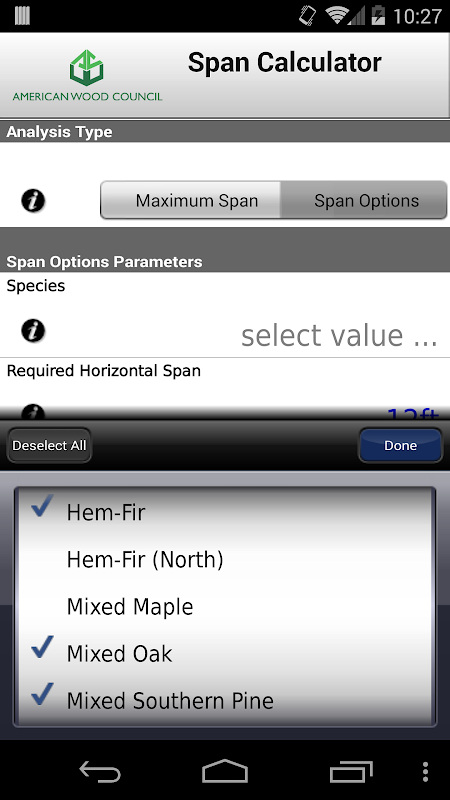

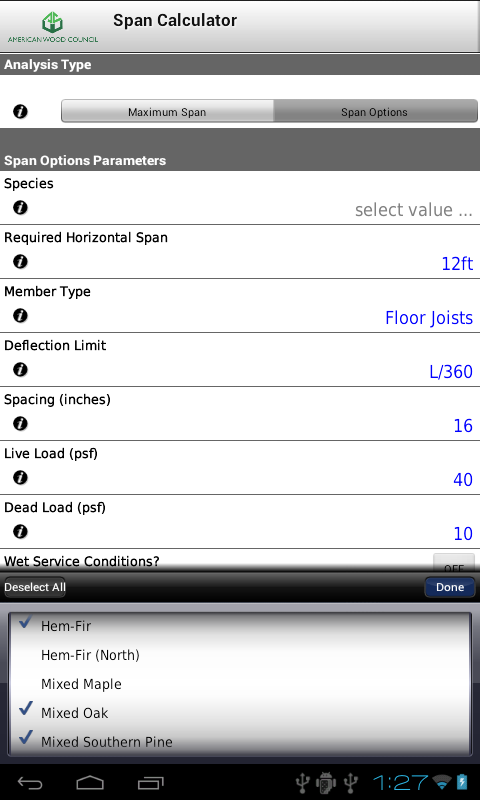

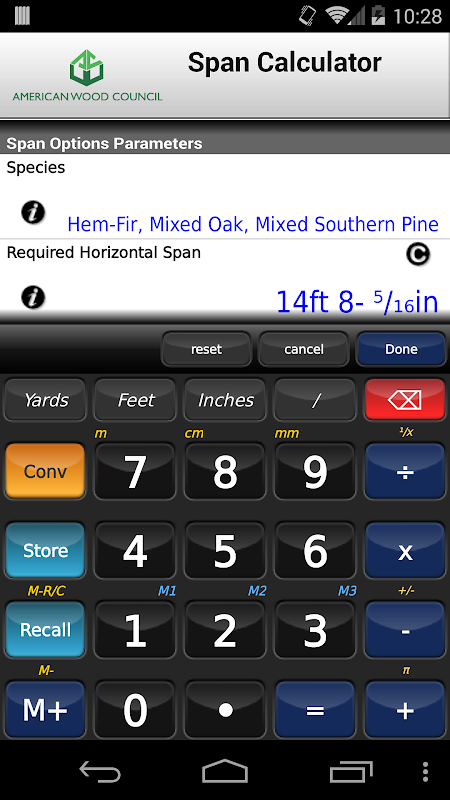

목재 장선과 서까래에 대한 미국의 목재 협의회 (AWC) 스팬 계산기 (스팬 캘크가)와 같은 2012 국가 디자인 사양에 발견 시판 침엽수 및 활엽수 목재의 종류와 등급에 대한 계산을 수행 ® 목재 건축 보충을위한 (NDS ®) 2012년 3월 및 2013년 3월 부록으로 나무 건축 설계 값. 일반적인 하중 조건에 대한 장선과 서까래에 걸쳐이 결정 할 수 있습니다. 범위 옵션 계산기는 비교를 위해 여러 종의 등급을 선택할 수 있습니다.

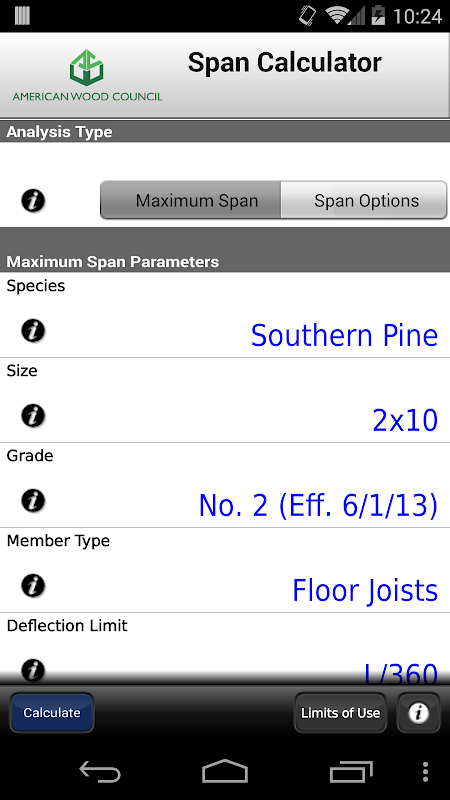

장선과 서까래의 최대 수평 스팬은 다음과 같은 가정 조건에 근거하여 산출된다 :

· 장선과 서까래 강한 축 굽힘 결과, 회원의 얼굴 (두께 1.5 인치) 폭이 좁은에 적용되는 수직 하중을 지원하는 방향이다.

· 적어도 세 장선 또는 서까래가 제대로 설계된 각 장선 또는 서까래의 상단 (압축) 가장자리에 부착 피복으로, 서로 평행하게 설치하고 중심에 24 개 이상의 인치하지 간격입니다.

· 장선과 서까래 각 끝 부분에 적절한 구조 지원 단일 스팬입니다. 스팬 계산기 캔틸레버 장선과 서까래, 다중 스팬 장선과 서까래, 또는 접합 장선과 서까래를 해결하지 않습니다.

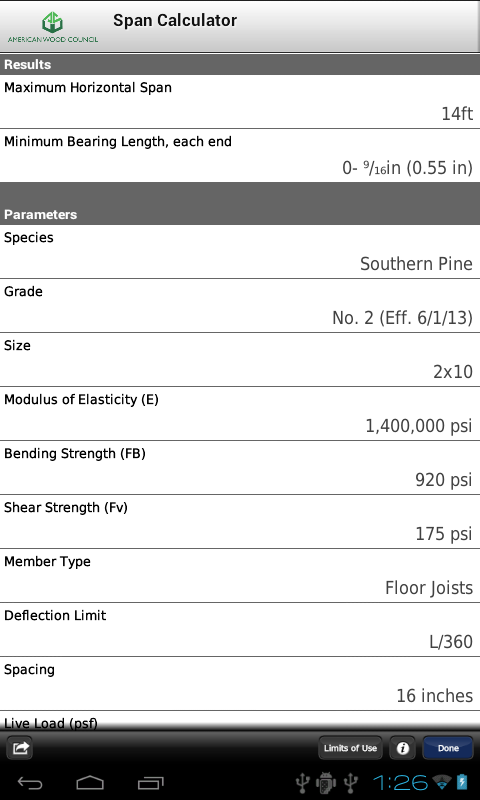

· 장선과 서까래를 들어, 대부분의 건물 코드는 1.5 나무 또는 금속에 인치가 아닌 벽돌이나 콘크리트보다 3 인치 최소 베어링 길이를 지정합니다. 이러한 최소 베어링 길이는 계산 베어링 길이의 부재에 사용됩니다. 특정 요구 사항에 대한 현지 건물 코드를 참조하십시오.

· 장선과 서까래 사하중 플러스 활하중 (D + L), 사하중 플러스 눈 짐 (D + S) 만 조합, 또는 죽은 부하 플러스 지붕 활하중을 ​​(D + LR) 실시합니다. 스팬 계산기 풍하중이나 지진 하중을 처리하지 않습니다.

70 PSF보다 큰 땅 눈 부하 지역 · 건물 관할 기관의 승인없이 지배 건물 코드의 규범 조항을 사용하지 않아야합니다. 이러한 높은 눈 지역에있는 건물은 허용 공학적 관행에 따라 설계되어야한다.

모든 노력은 제공되는 정보의 정확성을 보장하기 위해 제작되었으며, 특별한 노력이 정보가 최첨단을 반영 할 수 있도록 보장 이루어진 반면, 미국의 나무위원회 나 그 구성원도는 특정에 대한 책임을지지 디자인이 스팬 계산기 응용 프로그램에서 준비합니다. 이 스팬 계산기를 사용하여 사람들은 그 사용의 모든 책임을 가정합니다.
